瓷砖釉面流釉缺陷的成因与视觉识别

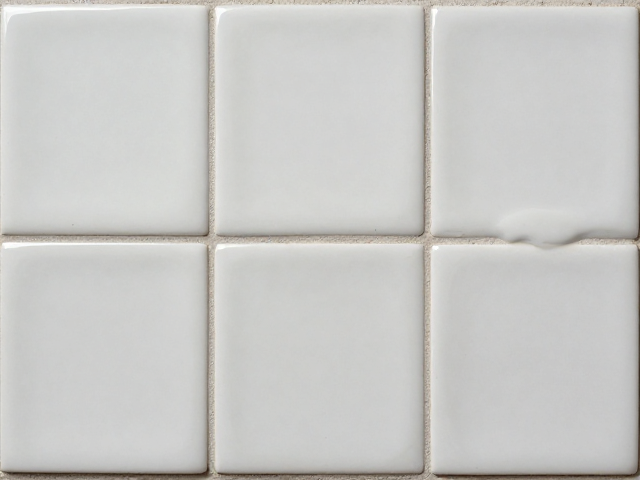

瓷砖在高温烧制过程中，釉料受热熔融后若流动性过大，便会突破原本平整的边界向低处堆积，冷却后形成厚薄不均的“流釉”现象。这种瑕疵通常表现为釉面局部凹陷、光泽度不一致或出现类似泪滴状的堆积物，不仅破坏了瓷砖表面的整体美感，更可能因为釉层厚度差异导致后续清洁困难，污渍容易嵌入凹陷处。流釉的主要诱因包括釉料配方中助熔剂比例过高、烧成温度超出釉料最佳熔融区间，以及窑炉内升温曲线控制不稳，导致釉面未能在规定时间内定型。
识别此类瑕疵需要结合自然光与侧光进行多角度观察。在光线垂直照射下，流釉区域往往呈现出与周围釉面不同的反光特性，或通过触摸感知表面平整度的细微落差。对于大面积铺设的空间，微小的流釉可能在近距离下难以察觉，但在整体视觉效果中会造成光影扭曲，影响空间的高级感。因此，在验收环节需特别注意检查瓷砖批次间的一致性，避免因不同窑位烧制条件差异导致同一批次产品出现随机性的流釉问题。
针对性修复与施工规避策略
对于已经出现的轻微流釉瑕疵，若位于隐蔽角落或非视觉中心，通常建议通过专业的瓷砖护理剂进行表面抛光处理，以增强该区域的光泽度统一性，但需注意过度抛光可能破坏釉面耐磨层。若流釉严重导致手感粗糙或存在明显凹凸，最稳妥的方式是更换整片瓷砖，因为任何修补材料都难以在硬度、光泽和耐久性上与原厂釉面达到完美匹配，长期来看容易形成视觉补丁。在施工前，务必对瓷砖进行预铺排版，将存在轻微流釉的瓷砖安排在家具遮挡区或墙角等视线不易触及的位置，从源头上减少瑕疵对整体装饰效果的干扰。
从生产工艺端解决流釉问题，需严格控制釉料配方中的二氧化硅与氧化铝含量，适当降低氧化锌、硼砂等助熔剂的比例，以提高釉浆在高温下的粘度，增强其抗流动能力。同时，优化烧成工艺，采用分段升温策略，在釉料熔融初期保持较短的保温时间，待釉面初步定型后再进行高温均温，避免釉料在液态停留时间过长。此外，窑炉内的温差控制至关重要，需确保隧道窑各温区温度均匀，防止因局部过热导致釉料过度熔融流淌，通过精确的热工制度管理，从根源上抑制流釉现象的产生。

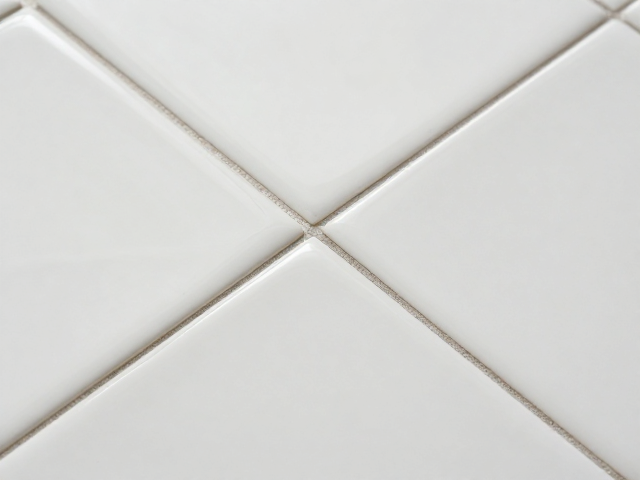

接缝拼接强度不足的核心症结分析
瓷砖接缝处出现松动、崩瓷或脱落，往往源于铺贴过程中粘结材料与瓷砖背纹的契合度不足。传统水泥砂浆或劣质瓷砖胶若无法充分填充瓷砖背面的凹槽，会导致有效粘结面积大幅降低，形成点状或线状接触而非面状粘结。当受到热胀冷缩或外部震动时，应力无法通过粘结层均匀分散，极易在接缝薄弱处集中释放，造成瓷砖边缘碎裂或整体脱落。此外，瓷砖吸水率差异也是关键因素，高吸水率瓷砖若未在铺贴前充分浸泡，会迅速吸收粘结材料中的水分，导致水化反应不充分，粘结强度大幅衰减。
基层处理不当同样会加剧接缝强度问题。如果墙面或地面基层存在浮灰、油污或松散颗粒，粘结材料无法直接作用于坚固基层，而是附着在松动的表层上，形成“假粘”现象。在潮湿环境或温差变化大的区域，基层与瓷砖的膨胀系数差异会导致界面产生剪切应力，若缺乏柔性缓冲，接缝处极易开裂。特别是在大规格瓷砖铺贴时，由于自重较大，对粘结材料的抗下坠性能和粘结强度要求更高，若仍采用小规格瓷砖的施工标准，必然导致接缝强度不足，引发安全隐患。
提升接缝强度的材料选择与工艺规范
选用高性能瓷砖胶是提升接缝强度的有效手段，特别是对于低吸水率瓷砖如全瓷砖、玻化砖，必须使用符合C1或C2标准的聚合物改性瓷砖胶，其含有的可再分散乳胶粉能显著提升粘结力和柔韧性。铺贴时需使用齿形刮刀均匀梳理胶浆，确保胶浆厚度在5-10毫米之间，并保持齿纹方向一致，避免胶浆中出现空洞。对于大规格瓷砖，建议采用双面刮浆法，即在瓷砖背面和基层表面均涂抹瓷砖胶，以最大化有效粘结面积，增强抗剪切能力。
施工过程中的揉压与留缝控制对维持长期稳定性至关重要。瓷砖铺贴后需用橡胶锤轻轻敲击，使瓷砖与胶浆充分贴合，排出空气，确保无空鼓。同时，必须预留适当的伸缩缝，特别是在温差变化大的地区或铺设面积较大时，建议使用十字定位卡固定缝隙宽度，一般为2-3毫米，以容纳瓷砖因温度变化产生的膨胀变形。铺贴完成后，需在规定时间内进行勾缝处理，选用具有良好防水性和柔韧性的专用勾缝剂或美缝剂，封闭接缝，防止水分渗入导致基层腐蚀或冻融破坏，从而全方位提升接缝的长期结构强度。
