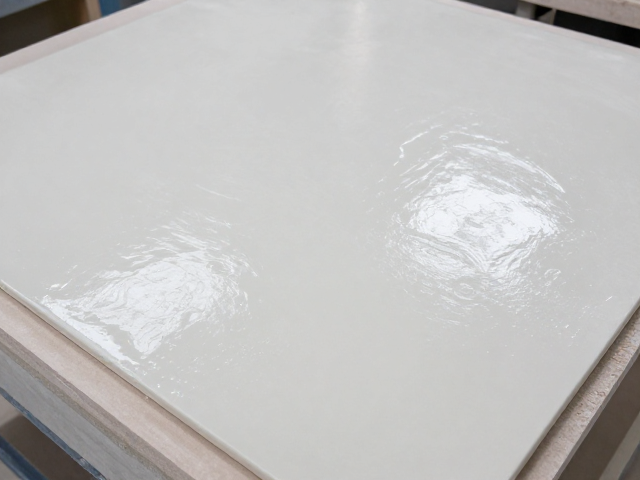

窑内温差引发的釉面微观结构变化
陶瓷烧成过程中的温度均匀性是决定釉面光泽度的核心变量，当窑炉内部不同区域存在显著温差时，釉料中的玻璃相形成过程会受到直接干扰。在升温阶段，局部低温区会导致釉料熔融延迟，釉面无法充分流平，从而保留粗糙的表面微观结构，光线发生漫反射而非镜面反射，宏观上即表现为失光。相反，若局部温度过高，釉层可能过度流淌或产生气泡破裂，干燥后形成的凹坑同样会破坏光泽的连续性。
这种由温差导致的缺陷通常具有明显的区域性特征，例如窑车进门口、窑炉中心与边缘区域的釉面光泽度数据往往存在可量化的差异。通过红外热成像仪对窑内温度场进行扫描，可以精准定位高温点和低温点，进而调整燃烧嘴的风门开度或更换老化的热偶管。实际生产中，若发现同一窑次不同位置的样品光泽度偏差超过5%，需立即停机校准温控系统，因为微小的温度波动在陶瓷烧结的关键温度区间（如石英晶型转变期）会被放大，导致不可逆的光泽损失。
棚板平整度对釉面成型质量的物理影响
棚板作为承载坯体的关键介质，其物理平整度直接决定了坯体在高温下的受力状态与釉层分布。当棚板表面存在翘曲、凹陷或局部积釉堆积时，坯体与棚板的接触点减少，导致局部散热条件改变，进而引起该区域釉面冷却速率不均。此外，不平整的棚板会在坯体与棚板之间形成微小的间隙，高温下产生的气体若无法顺利排出，会在釉面底部形成微小的气泡或针孔，这些微观缺陷会显著降低釉面的反光率，造成局部失光或雾面效果。
定期使用高精度水平仪检测棚板平整度是消除此类缺陷的必要手段。在常规生产维护中，建议每批次对棚板进行抽检，重点检查长期高温使用后出现的翘曲变形，变形量超过0.5mm的棚板应立即报废或返厂处理，严禁继续使用。对于新入厂的棚板，需经过严格的预热和应力消除处理，确保其在达到工作温度前已具备稳定的几何形态。通过保持棚板表面的绝对平整，可以确保釉料在熔融状态下获得均匀的支撑力，从而形成致密、光滑的玻璃相表面，从根本上避免因物理支撑不均导致的釉面光泽度下降。
