釉料熔融阶段的流变特性与粘度变化
釉面流釉缺陷通常发生在陶瓷烧成过程中的高温熔融期，其核心物理机制在于釉层粘度随温度升高而急剧下降。当窑炉内的温度超过釉料的软化点及熔融区间时，釉料从固态转变为液态，表面张力与重力共同作用于熔融的釉层。若此时釉料粘度低于临界值，或者熔融时间过长，熔融态釉料无法保持原有的形态稳定性，便会沿着坯体表面发生不可控的流动。这种流动并非单一因素造成，而是釉料配方中助熔剂比例、烧成温度曲线以及坯体吸水率共同作用的结果。

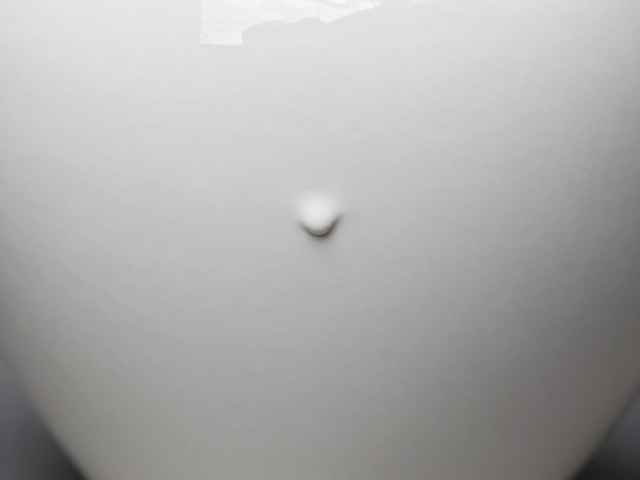

在具体的熔融过程中，釉料的粘度-温度关系（Viscosity-Temperature Relationship）决定了其流动性。高碱金属氧化物如氧化钠、氧化钾能显著降低釉料熔点，但也会导致高温粘度偏低。当釉料在高温下停留时间过长，即处于“过烧”状态，釉层粘度可能降至10^2 Pa·s以下，此时釉料像液体一样极易流淌。如果坯体表面存在不平整或釉层施涂过厚，局部重力作用超过釉料内聚力，流釉现象便会在釉面与坯体交界处形成堆积，进而冷却后形成厚薄不均的外观缺陷。
烧成制度控制不当引发的热力学失衡

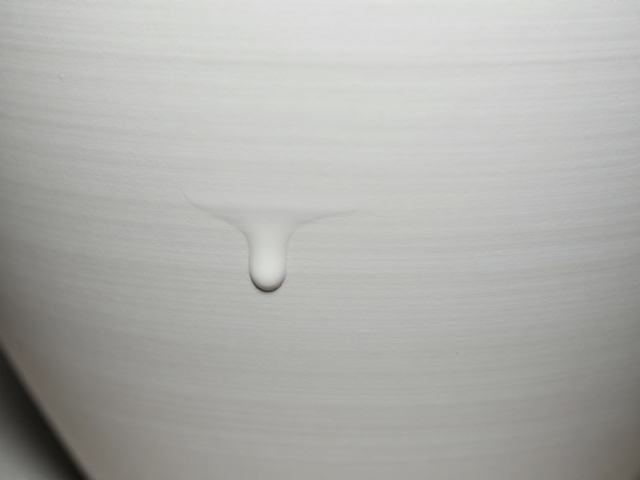

烧成曲线中的升温速率与保温时间是影响釉层流动的关键外部变量。若高温阶段升温过快，坯体内部气体未能及时排出，而釉层已迅速熔融封闭表面，内部气体逸出可能冲破釉膜形成针孔，但更常见的情况是局部过热导致釉料瞬间软化并发生位移。特别是在烧成曲线的最高温阶段，如果保温时间设置过长，釉料长时间处于高流动性状态，即使配方粘度正常，累积的流动效应也会导致釉料向坯体下部或边缘聚集。这种热力学失衡使得釉层无法在最佳粘度区间定型，从而形成流挂、泪滴状堆积等明显的外观瑕疵。
此外，窑炉内的温度均匀性也是导致流釉的重要诱因。在实际生产环境中，窑床受热不均或气流分布不合理，会导致同一批次产品在不同位置经历不同的热历史。局部高温区点的釉料粘度显著低于周边区域，这种差异性流动会在釉面形成波浪状或不规则的流淌痕迹。对于大件陶瓷制品，由于重力作用更为显著，若烧成制度未针对制品尺寸进行优化，底部釉层承受的压力更大，更容易在高温下发生塑性变形和流动，最终在冷却后表现为底部釉层过厚或流釉堆积。
釉料配方设计与坯釉结合性能的相互作用
釉料配方中各组分的比例直接决定了其高温物理化学性质。过量引入长石、滑石或碳酸钡等强助熔剂，虽能降低烧成温度，但会大幅削弱釉层的高温粘度。若配方中SiO2含量相对不足，釉网架结构松散，熔融后流动性过大，极易在烧成过程中发生流淌。同时，釉料中的Al2O3含量对提高高温粘度、抑制流釉具有重要作用，若Al2O3比例过低，釉层在高温下缺乏足够的结构支撑，难以抵抗重力作用，导致釉面出现流挂缺陷。因此，配方的平衡性是防止流釉的第一道防线。

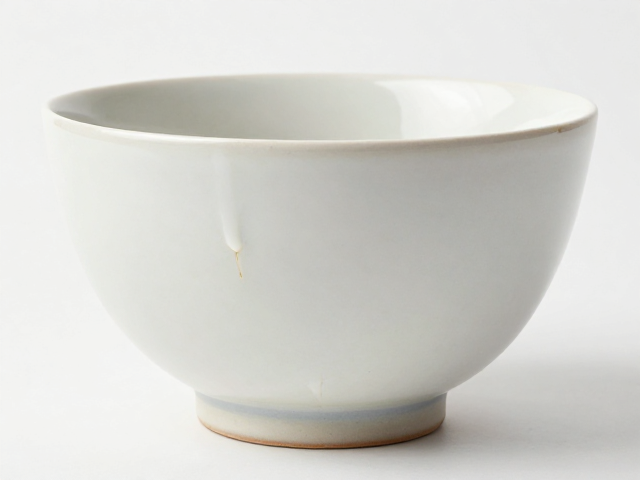

坯釉之间的匹配关系同样至关重要。当釉料的热膨胀系数与坯体存在较大差异，或在烧成初期釉料未能在坯体表面形成良好的附着层时，釉层可能发生滑移。若坯体表面施釉前处理不当，如存在粉尘、油污或过于光滑，会削弱釉层与坯体的机械咬合力。在高温熔融阶段，釉料像液体一样附着在低附着力表面，一旦受到重力或窑内气流扰动，极易发生整体滑动或局部流淌。这种因结合力不足导致的流动，常出现在釉层与坯体交界处的边缘，形成明显的流釉线或釉泪。
施釉工艺参数对缺陷形成的直接影响
施釉工艺的稳定性是控制釉层厚度均匀性的基础。喷釉、浸釉或淋釉过程中，若釉浆浓度、压力或浸渍时间控制不当，会导致釉层厚度分布不均。过厚的釉层在高温下具有更大的体积势能，重力作用下的流动驱动力更强。特别是在釉浆浓度偏低时，为了达到规定的干釉厚度，可能需要多次施釉或延长浸釉时间，这可能导致釉层内部结构疏松，水分残留过多。在烧成初期，水分急剧蒸发形成的孔隙可能改变釉料流动路径，而过厚的湿釉层在干燥收缩后若产生微裂纹，熔融时釉料可能渗入裂纹并进一步流动，加剧外观缺陷。
施釉后的干燥过程若控制不佳，也会间接导致流釉。快速干燥可能导致釉层表面结皮，内部水分难以排出，在烧成升温阶段，内部水汽急剧膨胀冲破釉层，形成气泡或针孔，气泡破裂后的釉料重新铺展可能形成不规则的流痕。此外，若施釉后坯体堆放不当，导致釉面受到挤压或接触异物，高温熔融时釉料可能因接触点支撑不足而向四周流淌。因此，施釉工艺的每一个环节，从釉浆制备到干燥成型，都直接影响着釉层在高温下的最终形态，任何参数的波动都可能成为流釉缺陷的导火索。
