坯体起泡炸坯的核心成因与热场失衡

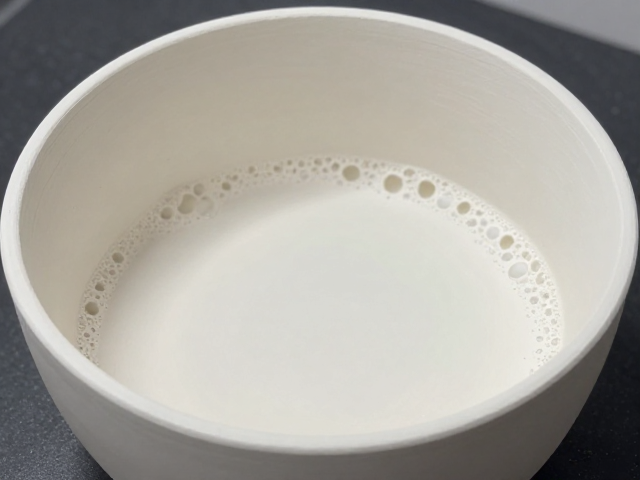

陶瓷生产过程中，坯体在高温烧成阶段出现起泡或炸裂，往往源于坯体内部残留气体无法排出或受热不均导致的应力集中。当窑炉内的温度场分布出现局部热点或冷区时，坯体不同部位的膨胀系数差异会引发巨大的内应力，一旦超过坯体强度极限，便会导致结构性破坏。此外，坯料中有机质或碳酸盐分解产生的气体若因升温速率过快而被封闭在坯体内部，也会形成气泡，进而在后续高温下急剧膨胀导致炸坯。
加热元件的老化或损坏是造成窑内温度场失衡的主要硬件因素。随着使用时间增加，硅碳棒、硅钼棒或电阻带等加热元件会出现局部电阻变大、发热不均甚至断裂现象。这种不均匀的加热直接导致窑炉纵向或横向温差过大，使得坯体在关键烧结阶段无法均匀致密化。定期检查加热元件的电阻值、外观完整性以及连接部位的紧固情况，是维持窑炉热工制度稳定的基础手段，能有效避免因局部过热或欠热引发的坯体缺陷。
加热元件检查的关键指标与维护细节
在实际维护中，需重点监测加热元件的冷态与热态电阻值，确保其偏差控制在规定范围内，通常不同批次或新旧元件间的电阻差异过大会直接导致电流分布不均。检查过程中应仔细观察元件表面是否有因氧化、腐蚀或机械损伤形成的凹坑或裂纹，这些微观缺陷在高温下会加速元件老化，甚至引发短路或断路，进而造成窑内温度波动。对于多段控温的窑炉，还需核对各温区加热元件的功率输出密度，确保整体热负荷分布符合工艺曲线要求。
连接部位的状态同样会显著影响加热效果。接线夹、导线与元件端头的接触面若存在氧化层、松动或烧蚀痕迹，会导致接触电阻增大，产生局部高温打火现象。这种异常发热不仅损坏连接件，还会向窑内辐射额外的不规律热量，干扰正常烧成过程。维护时需清理氧化物，确保接触面平整光洁，并按照扭矩标准重新紧固，以保障电流传输的稳定性和安全性，从硬件层面消除因电气接触不良引发的温度异常。
工艺参数优化与烧成制度的协同调整
即便加热元件状态良好，若升温制度设置不当，仍可能诱发坯体缺陷。在低温阶段（如300-900℃），必须确保足够长的保温或慢速升温时间，以充分排出坯体内的物理水和结晶水以及有机物的分解气体。若此阶段升温过快，气体被封存在坯体中，进入高温段后便会形成气泡。因此，需根据坯料配方和厚度，精确计算并设定合理的升温曲线，特别是在气体排出关键期，应避免温度骤升。
烧成气氛的控制也是影响坯体质量的重要环节。还原焰或氧化焰的比例不当会影响坯体中金属氧化物的反应速率及气体生成量。在加热元件工作正常的基础上，需结合窑内压力表和气体分析仪的数据，动态调整助燃空气与燃料的比例，维持稳定的窑压和气氛。通过稳定热工制度，减少因气氛波动引起的坯体表面缺陷，确保坯体在最佳热环境下完成烧结过程，从而降低起泡和炸坯的风险。
