泥板成型法的核心逻辑与前期准备
泥板成型是陶艺创作中极具表现力的技法，它打破了传统拉坯对对称性的绝对依赖，让创作者能够像雕塑或建筑一样构建空间。掌握这一技法的关键，在于对泥土“可塑性”与“干燥收缩率”的精准计算。不同产地、不同配方的陶土或瓷土，其颗粒粗细和含水性存在显著差异，这直接决定了泥板在切割、拼接和塑形时的稳定性。在开始制作前，必须通过揉泥排出气泡，确保泥料内部结构均匀，这是避免后续开裂的基础。
实际操作中，泥板的厚度控制是决定成品成败的第一道关卡。过厚的泥板容易因受热不均导致炸裂，过薄则难以支撑复杂的立体结构。一般建议初学者将泥板厚度控制在1至1.5厘米之间，这个区间既能保证足够的强度，又便于在干燥过程中均匀脱水。使用厚度规或固定宽度的木条作为辅助工具，可以显著提高泥板的一致性。泥板表面的平整度直接影响最终作品的视觉效果，因此，在擀压过程中需保持力度均匀，避免局部过薄形成硬点。
泥板切割与拼接的泥性处理技巧

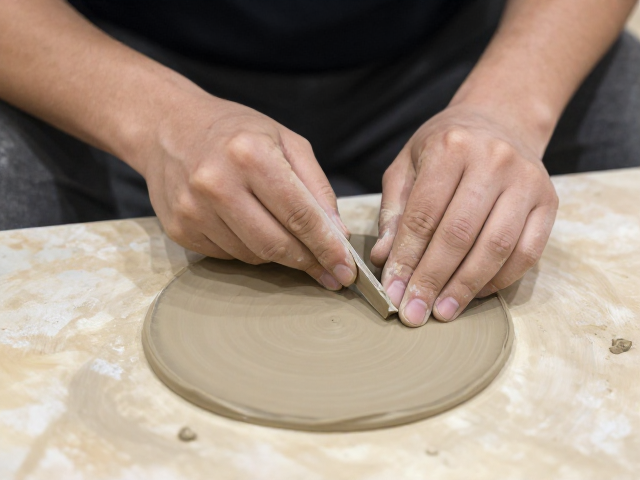

切割泥板时，刀具与泥土的接触方式会改变泥料表面的微观结构。使用细钢丝锯或锋利的刮刀进行切割，能减少边缘毛糙，为后续拼接提供紧密的贴合面。如果泥板表面过于湿润，拼接处容易因水分过多而塌陷；如果过于干燥，则难以形成牢固的结合。理想的拼接状态是泥板处于皮革硬度阶段，即用手指轻压能留下浅浅印记，但不会粘手。此时，使用泥浆作为粘合剂，能像水泥一样填补接缝，形成整体性极强的结构。
拼接过程中，内外角的处理是体现工艺水准的细节所在。外角通常需要额外加泥并仔细抹平，以应对干燥收缩带来的应力；内角则需确保泥浆填充饱满，避免形成空洞。在制作箱体或几何造型时，建议采用“搭桥”或“榫卯”式的拼接思路，增加接触面积，提高结构强度。对于大型作品，内部可能需要加入支撑骨架，这些骨架的材料选择需考虑其吸水性与泥板的兼容性，防止因干燥速度不同导致变形。每一次拼接后的静置时间，也是观察泥性变化、调整下一步操作节奏的重要环节。
干燥过程中的应力管理与环境控制
泥板成型作品的干燥过程是整个创作中风险最高的阶段。水分从泥板表面向内部迁移，如果干燥速度过快，表面迅速硬化收缩，而内部仍湿润，巨大的收缩应力会导致作品开裂或变形。控制干燥环境的核心在于“慢”与“匀”。将作品放置在无风、湿度相对稳定的室内环境中，避免阳光直射或空调风口直吹。对于大型或厚壁作品，可以使用塑料薄膜覆盖部分表面，减缓水分蒸发，使内外干燥速率趋于一致。
在干燥初期，作品应保持松散摆放，避免相互挤压。随着泥板逐渐变硬，需定期检查接缝处是否出现细微裂纹。一旦发现裂纹，可用浓泥浆进行修补，并再次缓慢干燥。对于需要精细雕刻或附加装饰的作品，应在泥板完全干燥至素烧前完成，因为湿润状态下的雕刻容易导致泥板塌陷。干燥过程中的温度变化也会影响泥性，昼夜温差过大可能引起局部应力集中，因此，保持环境温度相对稳定是防止意外发生的有效手段。
素烧与釉烧前的最终定型检查
经过漫长的干燥过程，泥板作品已具备初步的强度，但此时的坯体依然脆弱，任何轻微的碰撞都可能造成不可逆的损伤。在入窑前，必须对作品进行严密的检查，重点观察接缝处、转角部位以及厚度变化剧烈的区域。使用软毛刷清理表面灰尘，确保釉面附着均匀。对于经过精细修整的作品，可用橡皮擦轻轻擦拭表面，去除工具痕迹，提升坯体表面的细腻度。
素烧是赋予坯体最终强度的关键步骤。素烧温度通常低于釉烧，目的是去除结晶水和有机质，使坯体具备多孔结构，便于后续吸釉。在素烧过程中，升温曲线需平缓，特别是在200-300摄氏度水分排出阶段，以及800-900摄氏度石英转型阶段，需设置保温点，以释放内部应力。素烧后的作品颜色通常呈浅粉色或灰白色，质地坚硬但仍有吸水性。这一阶段的成功与否，直接决定了后续施釉的效果和最终成品的质量，因此，对泥性在高温下的表现有着严密的预判和严密的把控。
