烧成工艺 · 烧成缺陷分析

坯体微观结构对釉层附着力的影响机制 坯体表面的孔隙率与粗糙度是决定釉料熔融后渗透与锚固效果的关键物理指标。在陶瓷生产过程中，若坯体表面存在过多的开放性气孔或微观裂纹，釉料在高温下会过度渗入，导致界面

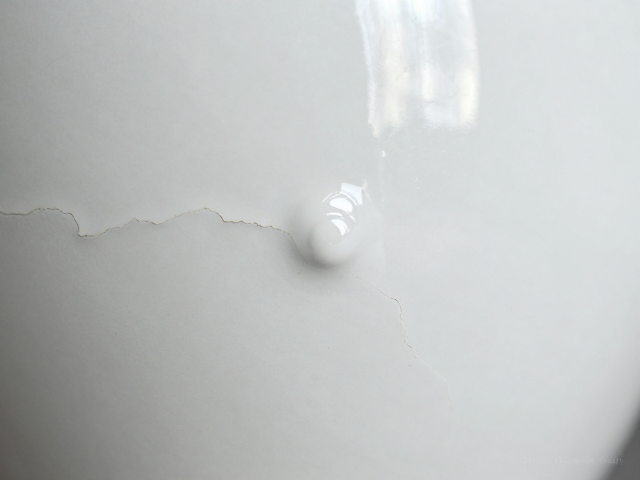

缩釉缺陷的微观成因与表面张力失衡 缩釉是陶瓷烧成过程中常见的表面缺陷，直观表现为釉面出现针孔、露底或类似“火山口”状的凹陷区域。从材料科学角度剖析，这一现象的核心在于熔融态釉料与坯体之间未能形成稳定

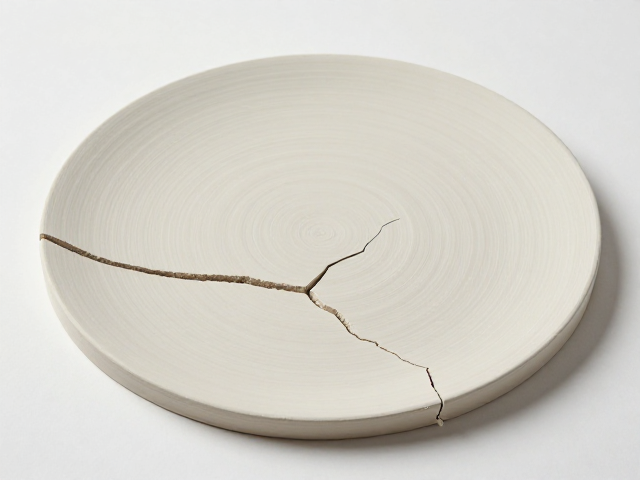

坯体变形与开裂的根源剖析 陶瓷生产环节中，坯体在干燥和烧成过程中出现变形、开裂或粘底现象，往往源于坯体内部应力分布不均以及支撑界面的摩擦阻力过大。当坯体水分蒸发时，体积收缩若受到外部约束，内部便会产

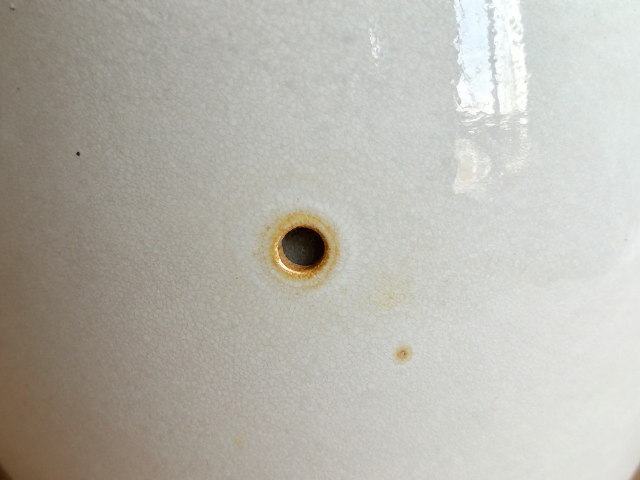

有机物残留与高温氧化分解的化学反应机制 釉面针孔缺陷的形成，往往始于坯釉界面或釉层内部残留有机物质的热分解过程。在陶瓷生产环节中，原料中混入的动植物油脂、纤维素以及某些粘结剂，若未在前期干燥或预热阶

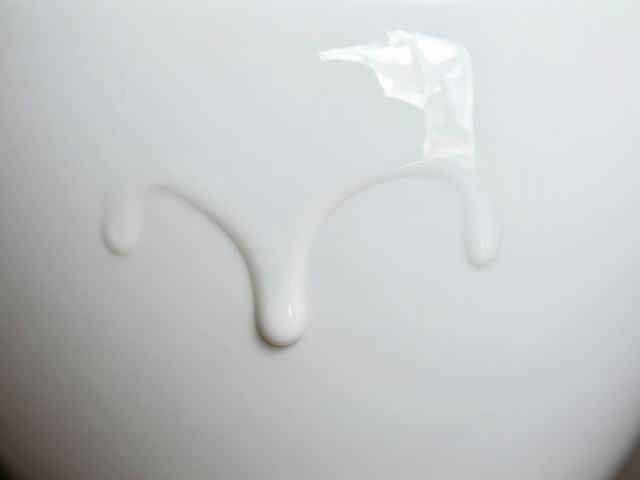

识别釉面流釉与干燥收缩的根本成因 釉面流釉通常源于釉料配方中助熔剂比例过高或施釉层过厚，导致在高温烧成阶段釉料熔融后流动性过大，无法在垂直面或边缘处保持固定形态，从而形成泪滴状或波浪状的堆积。这种现

石英晶型转变与坯体吸水率的耦合机制 陶瓷坯体在加热过程中，石英在573℃发生α-β型晶型转变，伴随显著的体积膨胀。若坯体在成型后干燥不充分，残留的水分在高温下迅速汽化，会在坯体内部形成微裂纹或气孔。

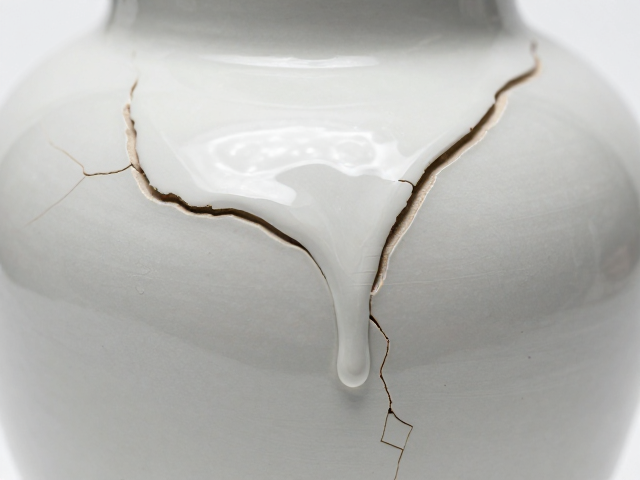

釉料热膨胀与坯体应力失衡的微观机制 陶瓷在烧成过程中出现坯体开裂，往往源于釉层与坯体在受热阶段的物理性能差异。当釉料配方中的氧化成分比例偏高，或引入了过量的高膨胀系数原料时，釉层在高温下的体积变化幅

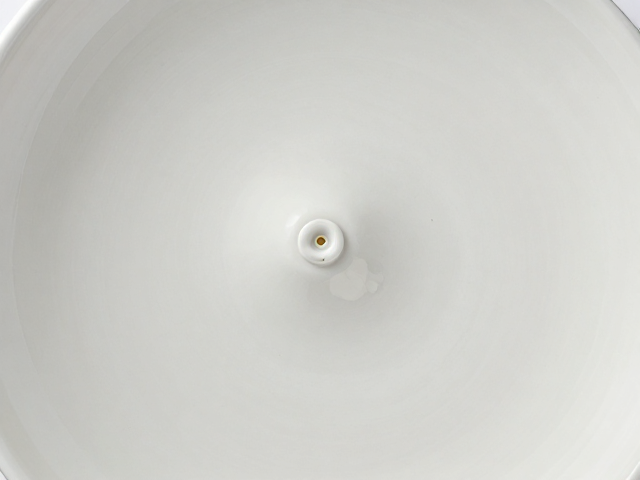

釉面针孔形成的核心机理与气体析出关系 釉面针孔的产生本质上是釉层在高温熔融过程中，内部气体无法及时逸出并在冷却固化前被封闭在釉面内部所致。这一过程与窑炉内的气氛控制及气体交换效率有着严密的物理联系，

釉面气泡缺陷样本的分类与标准化留档体系 建立严密的釉面气泡缺陷样本留档体系，核心在于对缺陷形态进行严密的物理分类与数字化固化。在实际生产环境中，釉面气泡主要呈现为针孔、鱼鳞泡、缩孔及大气泡等多种形态

石英晶型转变与体积效应的微观机制 在陶瓷烧成过程中，石英颗粒经历着一系列严密的物理化学变化，其中最为显著的是晶型转变。当温度升至573℃时，β-石英转化为α-石英，这一过程伴随着约0.8%的体积膨胀

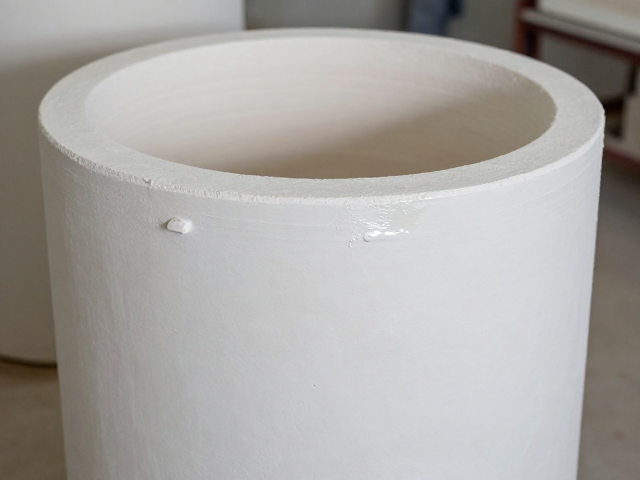

窑体清洁与耐火材料状态排查 缩釉缺陷通常表现为釉面出现针孔、小凹坑或露胎现象，其核心成因往往与窑具表面残留的杂质或釉料中混入异物有关。在装窑之前，必须对窑板、棚板以及窑具支撑钉进行严密的清洁处理，确

泥料含水率控制是气泡抑制的第一道防线 釉面气泡的产生往往源于坯体在烧成过程中残留的气体无法排出，或者釉层熔融初期释放的气体未能及时逸出。泥料含水率过高会导致坯体内部孔隙率增加，在升温阶段水分迅速汽化
