泥料含水率控制是气泡抑制的第一道防线
釉面气泡的产生往往源于坯体在烧成过程中残留的气体无法排出，或者釉层熔融初期释放的气体未能及时逸出。泥料含水率过高会导致坯体内部孔隙率增加，在升温阶段水分迅速汽化形成高压蒸汽，若排气不充分，这些蒸汽便会冲破釉层形成针孔或气泡。实际生产中，通常需要将注浆或压制成型后的坯体含水率严格控制在规定范围内，一般陶瓷制品坯体含水率需保持在6%-8%之间，具体数值需根据泥料配方和成型工艺微调。
含水率的均匀性同样至关重要。如果坯体干燥不均，局部水分过高会在烧成时形成“湿斑”，导致该区域气体释放集中，极易引发大面积气泡缺陷。建议采用分段干燥工艺，前期低温慢速排除自由水，后期逐步升温排除结合水。通过监测坯体干燥过程中的重量变化曲线，确保水分梯度平缓过渡，避免内部应力集中导致的结构性气体残留，从源头减少气泡生成的可能性。
施釉工艺参数对气泡形成的直接影响
釉浆的制备质量直接决定了釉层的致密性和排气能力。釉料研磨细度不足会导致颗粒堆积，形成微观孔隙，这些孔隙在熔融过程中容易聚集气体形成气泡。通常要求釉料细度控制在指定筛余量范围内，例如200目筛余量控制在0.5%-1.5%之间，以确保釉料具有良好的悬浮性和施釉后的均匀性。此外，釉浆的粘度和密度需保持稳定，过稀的釉浆可能导致釉层过薄，无法覆盖坯体表面的微小缺陷；过稠则易造成流釉不均，局部堆积处气体难以排出。
施釉后的干燥过程是决定釉面质量的关键环节。如果釉坯干燥速度过快，表面迅速结壳，内部水分蒸发时会被表面硬壳阻挡，形成气泡或裂纹。自然干燥或低温烘房干燥是较为稳妥的方式，环境温度建议控制在20-25℃，相对湿度保持在50%-60%左右，使釉层水分缓慢均匀逸出。对于自动化生产线，需精确控制烘干曲线，避免热风直吹釉面导致局部过热，从而减少因干燥不当引发的气泡缺陷。
烧成制度与窑炉气氛的调控策略
烧成过程中的升温曲线对气泡的消除起着决定性作用。在低温阶段（约300-600℃），坯体和釉层中的有机物和碳酸盐分解产生气体，需设置足够的保温时间或缓慢升温，使气体充分排出。若升温过快，气体来不及逸出，便会被封在釉层中形成气泡。实际生产中，常设置“排气段”保温，温度区间通常在600-800℃，保温时间根据坯体厚度和窑炉结构调整，一般需保证气体有足够的时间通过釉层表面逸出。
高温段的熔融状态和冷却制度也会影响气泡的最终形态。釉料完全熔融后，粘度降低，有利于气泡上浮破裂。若高温保温时间不足，釉料未完全熔融，气泡难以排出；若保温过长，釉料过度流动可能导致变形，反而不利于气泡消除。此外，窑炉气氛的稳定性至关重要，还原焰过强可能导致釉料中金属氧化物还原产生气体，氧化焰过强可能使釉面失光。需根据釉料配方特点，精确控制窑炉内的氧含量和温度分布，确保釉层在最佳状态下熔融排气。
外观目视检查与缺陷溯源分析

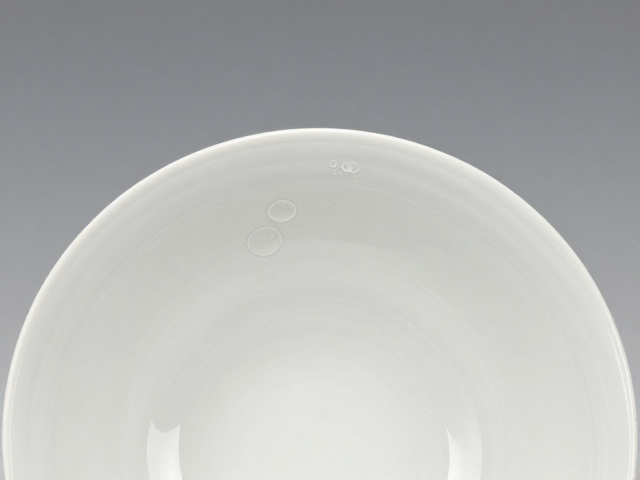

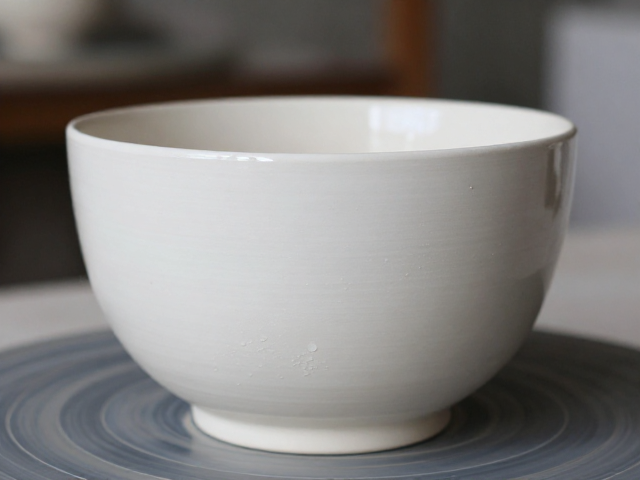

目视检查是识别釉面气泡缺陷最直接且有效的手段。在自然光或标准光源下，观察釉面是否存在凸起的圆形气泡、凹陷的针孔或密集的气痕。轻微的气泡可通过调整烧成曲线解决，而大面积气泡则需追溯至泥料或釉料环节。检查时需注意气泡的分布特征，若气泡集中在坯体特定部位，可能与该区域干燥不均或施釉厚度不均有关；若气泡分布均匀且细小，则多与釉料细度或烧成温度有关。

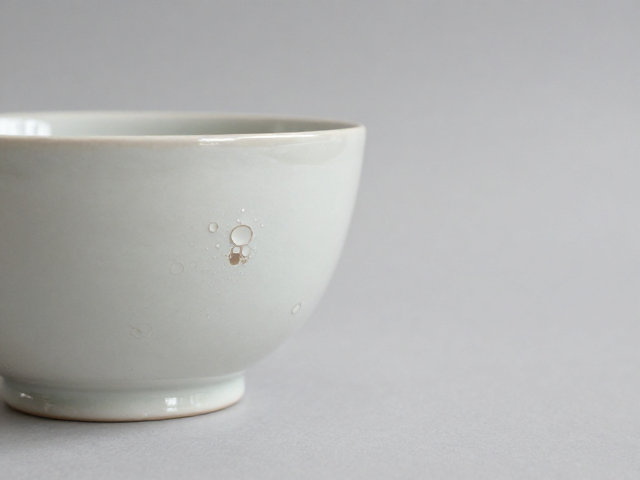

借助放大工具如放大镜或显微镜，可以更清晰地观察气泡的形态和分布，辅助判断缺陷根源。例如，气泡壁光滑且圆润，多为釉层熔融初期气体未逸出所致；气泡边缘不规则且伴随裂纹，可能与坯釉结合不良或应力释放有关。通过记录不同批次、不同工艺参数下的气泡特征，建立缺陷数据库，逐步优化泥料配比、施釉工艺和烧成制度，形成闭环的质量控制体系，有效降低气泡缺陷的发生率。
