釉料基础配方与原料特性分析
日用陶瓷裂纹釉的开发核心在于控制釉层在冷却过程中的应力变化，而这一物理过程的起点在于釉料的基础配方设计。以传统的长石-石英-高岭土三元体系为例，长石作为主要熔剂，其含量直接决定了釉料的熔融温度和粘度；石英作为骨架材料，提供高温下的结构支撑并影响釉面的硬度与耐磨性；高岭土则主要作为悬浮剂和高温下的氧化铝来源，对釉层的流动性具有显著的抑制作用。在实际生产中，原料的纯度及粒径分布会直接影响釉浆的稳定性及最终釉面的致密程度。例如，使用经过严格筛分的200目石英粉与高岭土，能显著减少釉面针孔与橘皮现象，为后续形成均匀且可控的裂纹网络奠定物质基础。
除了基础氧化物比例，引入具有特殊热膨胀系数的辅助原料是调控裂纹形态的关键手段。氧化锌、氧化钛或氧化镁等金属氧化物在釉料中扮演着调节热膨胀系数的角色。当釉层的热膨胀系数低于坯体时，冷却过程中釉层受到压应力，倾向于形成细密且分布均匀的冰裂纹；若釉层热膨胀系数高于坯体，则产生张应力，易导致釉面崩裂或产生大而深的断纹。因此，在配方调试阶段，必须精确计算各原料在高温下的体积变化率，通过调整二氧化硅与氧化钙的比例，微调釉层的弹性模量，从而在微观结构上预留出台阶状的微裂隙空间，这是裂纹釉面得以显现的微观力学前提。
烧成曲线中的升温与熔融阶段控制
升温阶段的速率控制直接影响坯釉结合的紧密程度及釉面初始结构的形成。在室温至300℃区间，缓慢升温有助于排除坯体中的结合水及有机物挥发，避免因气体急剧膨胀导致坯体开裂或釉层起泡。进入300℃至800℃区间，碳酸盐分解及石英晶型转变发生，此阶段需保持稳定的升温速率，防止因体积突变造成坯釉界面应力集中。当温度升至800℃至1100℃时，釉料开始软化并初步熔融，此时釉层表面张力作用显著，若升温过快，釉面易出现流釉或积釉现象，导致裂纹分布不均；若升温过慢，则可能导致釉面过度平整，缺乏形成裂纹所需的微观粗糙度。
在最高烧成温度阶段，通常日用陶瓷的烧成温度控制在1150℃至1250℃之间，具体数值需根据釉料配方中的熔剂含量确定。此阶段釉料完全熔融，粘度降低，釉面趋于平整。对于裂纹釉而言，关键在于避免釉面过度流淌，因为过度流动的釉层在冷却时难以形成足够的应力差。因此，需精确控制高温保温时间，通常保温时间控制在20至40分钟，以确保坯体烧结致密且釉面达到理想的熔融状态。若保温时间过长，釉面过薄且透明度过高，裂纹特征不明显；保温时间不足，则釉面未完全熔融，裂纹呈现为无规则的破碎状，缺乏美学价值。
冷却过程中的降温速率与裂纹形成机制

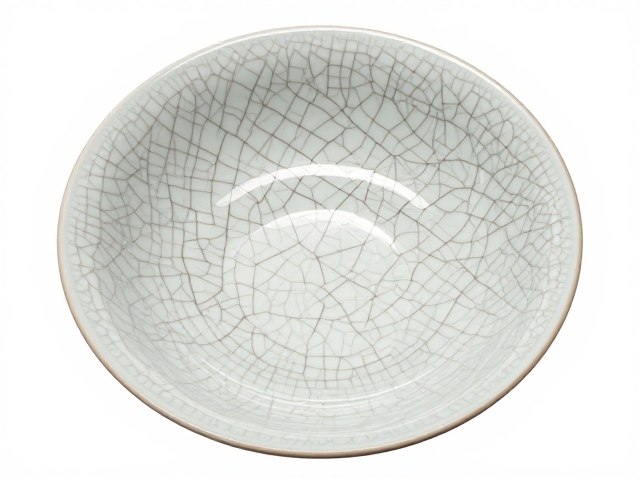

冷却阶段是裂纹釉面形成的决定性环节，降温速率直接调控釉层内部应力的释放方式。在1000℃至600℃的高温冷却区间，釉料处于粘弹态，应力可通过分子重排部分释放，此阶段快速降温有助于保留高温下的结构特征。然而，当温度降至600℃以下的玻璃转变温度区间时，釉层转变为刚性固体，热应力无法再通过流动释放，此时冷却速率成为控制裂纹形态的核心变量。若在此阶段采取缓慢降温，釉层有足够时间通过微裂纹释放应力，形成的裂纹通常较细且分布稀疏；若采取快速降温，釉层内部积累大量热应力，一旦超过釉层的抗拉强度，便会瞬间释放，形成粗犷且深邃的裂纹网络。
为了获得具有商业价值和美学意义的裂纹效果，实践中常采用分段冷却策略。例如，在600℃至300℃区间设置急速冷却段，利用温差突变激发裂纹的萌生与扩展；而在300℃至室温区间采用自然冷却或缓冷，以稳定裂纹结构，防止因应力释放不均导致成品率下降。研究表明，冷却速率与裂纹密度呈正相关，但并非线性关系。过快的冷却可能导致釉面大面积剥落或产生贯穿性大裂，影响产品强度；过慢则导致裂纹闭合或完全消失。因此，需根据釉料的具体配方，通过实验确定最佳的临界冷却速率，通常在每分钟降温50℃至150℃之间进行微调，以平衡裂纹的视觉冲击力与产品的物理完整性。
工艺参数对裂纹形态的调控与稳定性

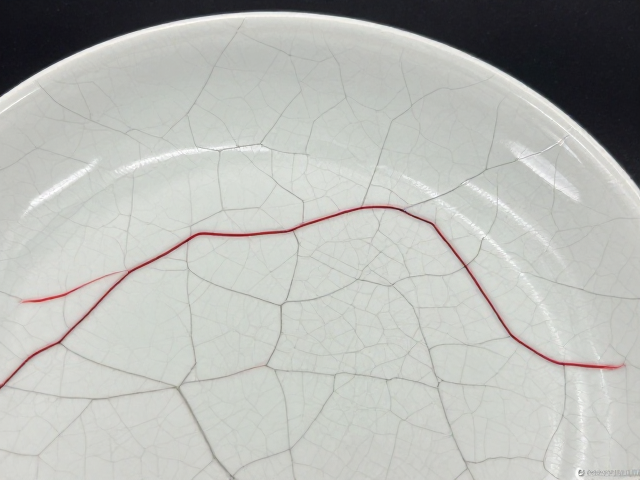

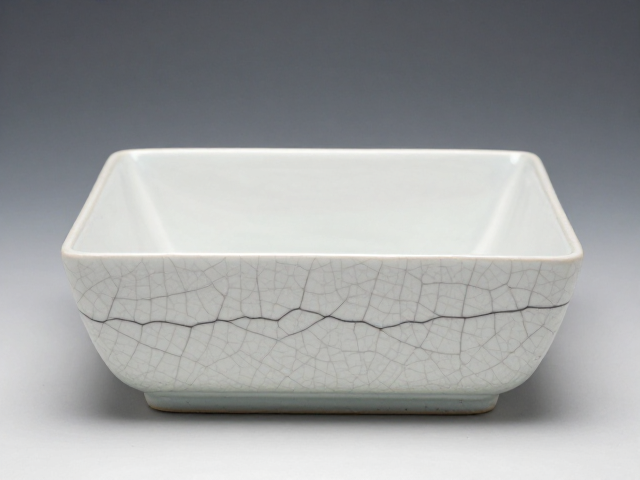

裂纹的形态特征，包括裂纹的宽度、深度、走向及密度，均受到烧成曲线中温度梯度与气氛环境的综合影响。在氧化气氛下烧成的裂纹釉，其裂纹边缘通常较为清晰，颜色对比度高，呈现出银白色或浅灰色的线条，这是由于釉层中微量金属氧化物在氧化环境中形成的稳定化合物所致。若采用还原气氛烧成，釉层中的铁、铜等元素会发生价态变化，可能导致裂纹颜色加深，呈现青色或褐色，同时还原气氛可能改变釉层的粘度特性，使裂纹形态更为柔和或呈现不规则的网状结构。因此，控制窑炉内的氧含量分布，对于统一批次产品的裂纹色泽与形态一致性至关重要。
除了温度和气氛，窑炉内的温度均匀性也是影响裂纹釉面质量的关键因素。在大型窑炉中，如果存在局部温差，会导致同一批次产品中不同位置的裂纹形态差异巨大，甚至出现局部无裂纹或局部崩釉现象。为解决这一问题，需优化窑炉的燃烧器布局及风道设计，确保升温与冷却曲线在窑室内各点的高度一致。此外，釉浆的施釉厚度也需与烧成曲线相匹配，厚釉层在冷却时产生的应力更大，易形成粗纹，而薄釉层则倾向于细纹。通过建立施釉厚度与降温速率的对应关系模型，可以实现对裂纹形态的精准调控，满足不同日用陶瓷产品的个性化设计需求。
