金属光泽的物理成因与釉层结构

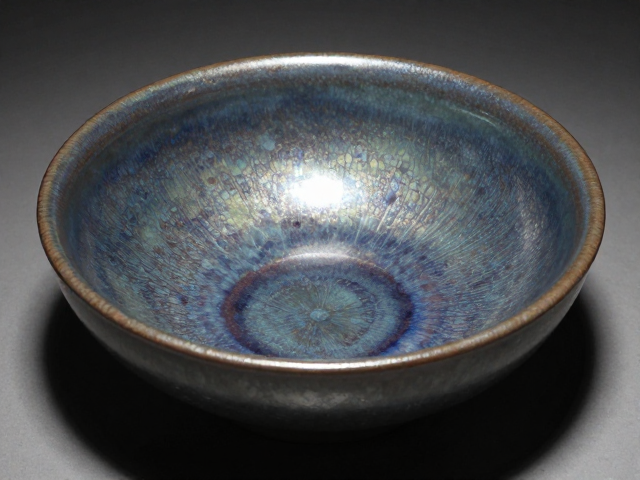

钧窑瓷器表面的金属光泽并非来自表面涂层的物理抛光，而是源于高温烧制过程中釉料内部微观结构的特殊变化。当窑炉内的温度攀升至1300摄氏度以上时，釉料中的石英、长石以及氧化铁等成分发生剧烈的熔融与反应，形成一种含有大量微小气泡和未完全熔融晶体的高粘度玻璃相。这种特殊的微观形态使得光线在进入釉层后，无法像普通透明玻璃那样直接穿透或发生简单的镜面反射，而是遭遇了复杂的散射与折射。

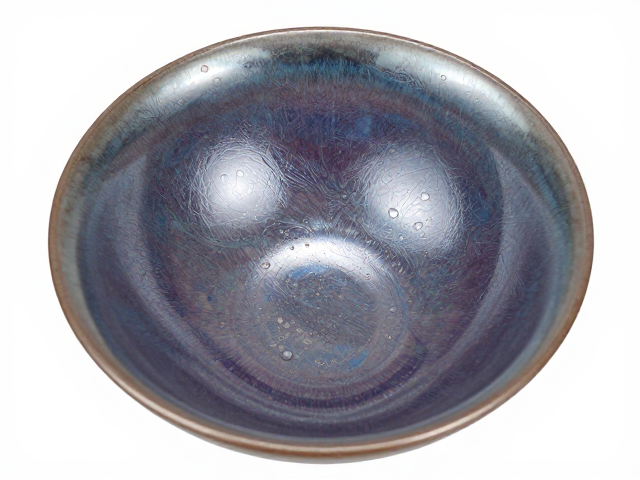

在钧窑独特的“窑变”过程中，铁元素在还原气氛下呈现出深邃的蓝紫色调，而铜元素则可能析出游离态的金属微粒或形成特定的氧化物结构。这些微米级甚至纳米级的金属颗粒或高密度晶体均匀分散在硅酸盐玻璃基质中，构成了天然的“漫反射阵列”。当光线照射到釉面时，部分光子被这些微小结构捕获并发生多次内部反射，最终以一种高亮度的漫反射形式射出，从而在视觉上呈现出类似金属拉丝或绸缎般的深邃光泽，这种光学效应被称为“漫反射高光”或“金属光泽效应”。
窑变气氛对呈色釉面的关键影响

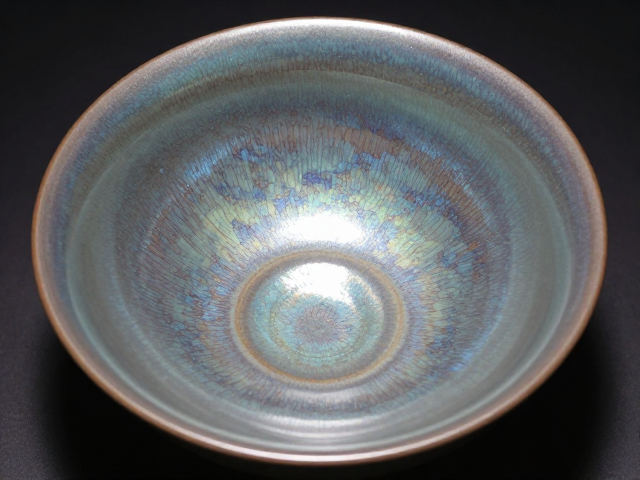

钧窑釉色的千变万化，核心在于窑内气氛对釉料中金属氧化物呈色剂的精准调控。在还原焰烧制阶段，窑炉内氧气含量极低，氧化铜和氧化铁发生还原反应，分别形成氧化亚铜或金属铜微粒。这些微粒在高温下并未完全溶解，而是以极细的颗粒状态悬浮或沉积在釉层表面附近。这种颗粒的大小、分布密度以及与玻璃相的结合状态，直接决定了光线与物质相互作用的方式。当颗粒尺寸接近可见光波长时，会发生显著的廷德尔效应或米氏散射，增强了光线的反射强度，使得釉面看起来具有类似金属或宝石的质感。
除了金属微粒的存在，釉层的厚度不均也是造成光泽差异的重要因素。钧窑工艺中常采用多次施釉的手法，导致器物不同部位的釉层厚度存在细微差别。较厚的釉层往往伴随着更长的冷却过程，使得内部晶体生长更为充分，气泡结构更加稳定，从而增强了光线的漫反射效果。相比之下，薄釉区域则更接近普通玻璃的光学特性，光泽较为平淡。这种由厚度梯度引起的光学路径差异，与金属微粒的散射作用相互叠加，共同塑造了钧窑釉面那种深邃、内敛且富有层次感的金属光泽。
历史工艺中的原料配比与烧成控制
宋代钧窑工匠在长期实践中摸索出的原料配方，是实现这种独特釉面的物质基础。钧窑釉料通常以当地特有的含铁量较高的黏土为基石，加入石英、长石以及少量的石灰石作为助熔剂。值得注意的是，钧窑釉中磷含量相对较高，这有助于提高釉层的粘度，防止在高温下釉汁流淌失控，同时也影响了釉面结晶的形态。高粘度的釉熔体能够更好地包裹和固定析出的金属微粒，防止其聚集成大颗粒从而破坏光泽的细腻度。这种对原料中微量元素比例的精确把控，是形成均匀金属光泽的前提条件。
烧成过程中的温度曲线控制同样至关重要。钧窑采用一次烧成或多次烧成的工艺，关键在于高温段的保温时间。适当的保温时间使得釉料内部的物质迁移和晶体生长达到最佳平衡状态。如果升温过快，釉面容易产生缺陷，光泽不均；如果保温时间不足，晶体发育不完全，釉面则显得呆板无光。工匠们通过观察火照和窑火颜色，精准判断窑内温度，确保在1250-1300摄氏度的区间内，釉料达到最佳的熔融状态，使金属微粒均匀分布在玻璃相中，从而在冷却后定格为那种令人惊叹的金属质感。
现代科学检测下的釉面微观特征
借助现代扫描电子显微镜（SEM）和能谱仪（EDX）等科学检测设备，研究者得以直观地观察钧窑釉面的微观世界。检测数据显示，钧窑釉层表面通常覆盖着一层致密的玻璃相，而在玻璃相中，散布着重达微米级的钙长石晶体、石英残留物以及铁钛氧化物颗粒。这些晶体颗粒的粒径分布较为集中，且表面光滑，能够有效地反射光线。此外，釉层内部存在大量封闭式微气泡，这些气泡的大小多在10-50微米之间，它们像无数个小透镜一样，进一步散射和增强了光线，使得釉面看起来更加温润且富有光泽。
X射线衍射（XRD）分析进一步揭示了钧窑釉中金属相的存在形式。在呈现金属光泽的钧窑瓷器釉面中，检测出了微量的单质铜或氧化亚铜相。这些金属相并非以大块形式存在，而是以纳米级或亚微米级的颗粒形式嵌入在硅酸盐网络中。这种微观结构避免了金属颗粒因过大而产生的粗糙感，同时保留了金属对光线的强反射特性。科学数据证实，正是这些微观尺度上的结构特征，而非宏观的表面处理，造就了钧窑釉面独一无二的金属光泽，为理解古代陶瓷工艺提供了确凿的物理依据。
