泥性基础：可塑性与收缩率的平衡法则
异形盘筑技法对泥料的物理特性有着极为严苛的要求，核心在于泥料在干燥与高温阶段必须保持体积变化的稳定性。高岭土与长石、石英等瘠性材料的配比直接决定了坯体的“性格”，若瘠性颗粒过少，泥料在成型后极易因自重产生坍塌或扭曲，尤其是在处理悬空或大跨度的异形结构时，这种风险会被成倍放大。实际生产中，经验丰富的匠人通常会通过调整砂粒的目数和添加熟料比例，来构建泥料内部的骨架支撑，从而抵消因水分蒸发带来的不均匀收缩。
泥料的陈腐过程也是塑造其内在逻辑的关键环节，这一过程并非简单的等待，而是水分与有机质在微观层面的缓慢同化。经过数月甚至更久时间的陈腐，泥料中的水分分布会更加均匀，颗粒间的润滑作用增强，使得泥片在盘筑堆叠时能更好地贴合，减少内部应力。若泥料过新或陈腐不足，泥片之间容易形成肉眼难以察觉的微小缝隙，这些缝隙在烧成过程中会成为应力集中的重灾区，最终导致坯体在升温初期发生结构性断裂。
成型逻辑：应力分散与结构加固
异形盘筑并非简单的堆叠，而是需要像建筑结构一样计算每一层泥片的受力情况。在制作具有复杂曲面的异形器物时，泥片的厚度必须保持极度均匀，任何局部的增厚都会在烧成时形成热容差异，导致该区域受热不均而产生炸裂。匠人通常使用特制的刮刀或压板，对盘筑的每一层进行严密的压实处理，确保泥片之间没有空气残留，同时通过调整盘筑的角度，使整体结构的重心落在支撑面中心，避免产生扭转力。
为了应对异形结构在干燥过程中产生的巨大收缩应力，内部支撑与外部加固是不可或缺的步骤。对于开口较大或悬臂较长的部位，常需在内部放置可拆卸的模具或支撑物，这些支撑物需具备与泥料相近的收缩率或完全惰性，以限制坯体的自由收缩。此外，在泥片接缝处进行严密的抹泥处理，并用手指或工具反复揉压接缝，使其与主体泥片融为一体，这种物理上的“缝合”能极大提升整体结构的连续性，防止因结合部薄弱而在高温下崩解。
干燥控制：水分梯度与微裂纹修复
干燥是异形盘筑坯体从物理成型转向化学稳定期的第一道鬼门关，水分梯度失控是导致炸裂的首要元凶。在自然干燥环境中，坯体表面水分蒸发速度快于内部，这种差异会在坯体内部形成严密的应力场，对于壁厚不均的异形器物，这种应力极易在厚薄交界处引发裂纹。因此，干燥过程必须遵循“缓”与“匀”的原则，通常需要将坯体置于通风但无直吹风的环境中，并使用塑料袋或湿布定期调节局部湿度，确保坯体整体以近乎同步的速度脱水。

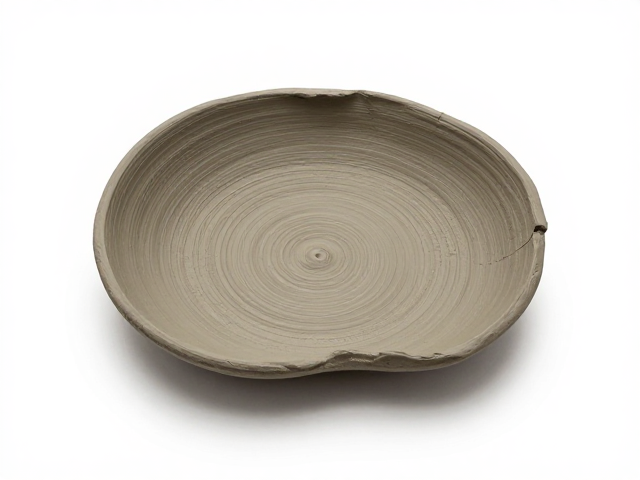

一旦发现坯体表面出现细微的发丝状裂纹，必须立即进行干预，因为这些微裂纹在烧成时会像玻璃上的划痕一样迅速扩展。处理时需使用同种泥料的稀泥浆，仔细填补裂纹处，再用刮刀修整平整，确保填补材料与原坯体完全融合。对于已经出现结构性裂缝的坯体，通常建议放弃烧制，因为即使勉强入窑，高温下的玻璃相生成也会加速裂缝的延伸，最终导致作品在窑内彻底报废，这种材料学上的不可逆性要求匠人在干燥阶段必须保持高度警惕。
烧成曲线：升温速率与排气排碳
烧成过程中的升温曲线是决定异形盘筑成败的最终关卡，特别是在100℃至300℃这一区间，坯体内部的残余水分和有机质开始剧烈挥发，若升温过快，水汽无法及时排出，便会像高压锅一样在坯体内部产生巨大压力，直接导致炸裂。对于体积较大或结构复杂的异形器物，升温速率需显著低于常规圆器，甚至在某些阶段需要设置保温平台，让坯体内部温度与表面温度趋于一致，确保水分和气体能够平稳逸出。
在氧化阶段，坯体中的铁元素及其他金属氧化物开始发生化学反应，体积变化较为剧烈。此时需严格控制窑内气氛的稳定性，避免局部温度过高或气氛突变导致坯体软化变形或开裂。对于经过精细盘筑的异形作品，其结构强度相对较低，因此在烧成中后期，当坯体开始进入致密化阶段时，需确保窑内热流分布均匀，避免冷热风对流造成的局部急冷急热。现代电窑虽温控精准，但仍需根据泥料的具体配方和器物形态，灵活调整升温斜率，以匹配泥料内部的物理变化节奏。
窑内环境：装载方式与热场匹配
异形盘筑作品在窑炉中的摆放位置直接影响其受热状态，装载方式必须考虑到热场的分布规律。由于异形器物通常存在悬空或凹凸结构，其在窑内的摆放应避免相互遮挡，确保每个部位都能接收到均匀的辐射热。对于易碎或结构脆弱的部位，可使用耐火泥或碎砖进行辅助支撑，这些支撑点需经过计算，既不能因接触面积过大导致局部受热不均，也不能因接触点太少导致坯体滑动或倾倒。
窑内装载的紧密程度也需经过精心计算，过密的装载会导致气流不畅，形成局部高温或低温死角，而过疏则可能因热辐射反射不足导致升温缓慢。在实际操作中，匠人会根据窑炉的热源位置（如电热丝分布或火焰走向），将异形盘筑作品放置在热场最平稳的区域。同时，需预留足够的排气通道，确保坯体在烧成过程中释放的气体能顺利排出，避免气体在窑内积聚后回流至坯体表面，造成釉面缺陷或坯体侵蚀，从而引发次生性的炸裂风险。
