黑陶泥仿古釉面剥落的微观机理分析

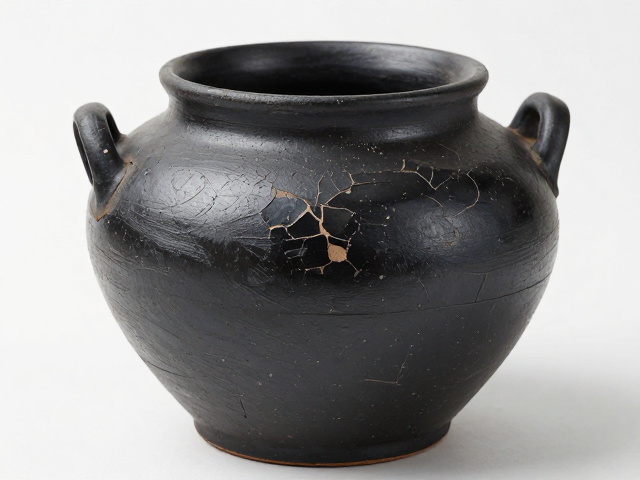

黑陶泥在经历高温烧制后，其胎体与釉层之间存在着严密的物理化学结合过程，釉面剥落往往源于两者热膨胀系数的失配。当胎体与釉料在高温下的收缩率不一致时，冷却过程中会在界面出产生巨大的内应力，这种应力若超过釉层的抗拉强度，便会导致微观裂纹的生成，进而在后续使用或环境变化中引发片状剥落。特别是在仿古工艺中，为了追求古朴的质感，部分窑口可能未对泥釉配方进行严密的匹配计算，导致釉层过厚或胎体过于疏松，加剧了结合力的脆弱性。
此外，烧成曲线中的升温与降温速率控制不当，也是诱发剥落的关键因素。若升温过快，坯体内的水分和有机物未能充分排出，会在胎釉界面形成气孔或薄弱层；而在降温阶段，若降温速率不均匀，釉层表面与内部产生温差应力，极易造成“惊釉”或剥落现象。对于高古风格的黑陶，其胎土中常含有较多杂质或颗粒较粗，若釉料流动性控制不佳，无法完全覆盖胎体表面的微小凹凸，也会降低釉胎之间的咬合力，为日后的剥落埋下隐患。
环境应力与老化对釉面完整性的影响

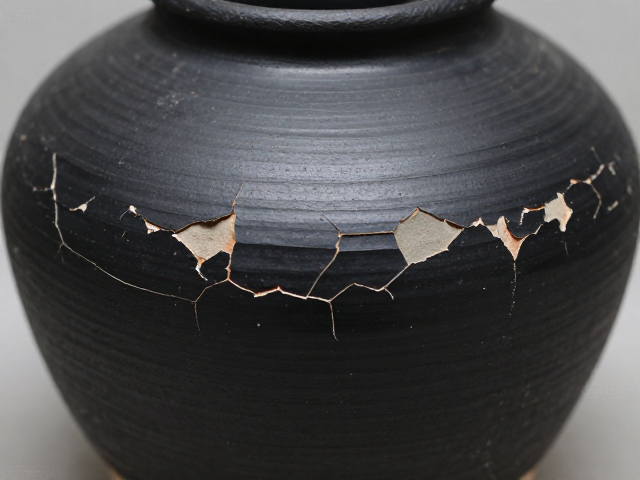

黑陶器物在出土或传世过程中，长期处于潮湿、酸碱变化或温度剧烈波动的环境中，环境应力会加速釉面的劣化。水分通过胎体毛细孔渗透至釉胎界面，若釉层存在微裂纹，水分会在此处积聚，产生静水压力，随着干湿交替，这种压力反复作用，会导致釉层从胎体表面逐渐剥离。特别是在北方干燥或南方潮湿地区，环境湿度的周期性变化会对黑陶釉面造成持续的疲劳损伤，使得原本完整的釉面出现粉化、起甲乃至大面积脱落。
光照与紫外线辐射虽然对黑陶的影响相对间接，但长期暴晒会导致器物表面温度升高，加剧胎釉界面的热膨胀差异。同时，空气中的硫化物、酸性污染物可能与釉面中的金属氧化物发生缓慢的化学反应，改变釉面的化学稳定性，使其变得疏松多孔。这种化学侵蚀往往从釉面缺陷处开始，逐渐向内部蔓延，削弱釉层与胎体的结合强度，最终表现为釉面的剥落和褪色。因此，保存环境的温湿度控制及污染物隔离，是维持黑陶釉面完整的重要外部条件。
传统修复中的材料选择与界面处理
修复黑陶釉面剥落时，材料的选择必须严格遵循“可识别、可逆、兼容”的原则。传统上常使用环氧树脂类胶粘剂或丙烯酸树脂进行粘接，但需确保材料的折射率与黑陶釉面相近，以减少视觉上的突兀感。对于剥落区域的清理，需使用无水乙醇或丙酮仔细去除表面的污垢、油脂及老化严重的旧胶层，确保粘接面洁净干燥。若胎体表面存在粉化或疏松现象，需先进行加固处理，使用低粘度的丙烯酸树脂或硅酸乙酯加固剂渗透固化，以增强胎体的机械强度，为后续粘接提供稳固的基础。
在填充与补缺阶段，若剥落面积较小且边缘整齐，可直接使用专用粘合剂进行原位粘接，利用夹具固定直至固化。若釉面缺失严重，需进行填补，此时应选用与黑陶胎体颜色、质地相近的材料，如调配好的石膏粉混合粘合剂，或使用微晶玻璃粉与树脂混合填充。填补物需略低于原釉面，待干燥固化后，通过精细打磨使其与周围釉面平滑过渡。整个过程需严格控制材料的收缩率，避免因填补材料收缩过大导致新的应力集中，引发二次剥落。
表面修饰与仿古效果的还原技巧
修复后的黑陶器物在视觉上需尽最大可能还原其历史风貌，表面修饰是关键环节。对于粘接处或填补区域，需使用细目砂纸（如1000目至2000目）进行湿磨，去除多余胶痕和突起，使修补部位与原釉面平滑过渡。随后，可使用极细的氧化铝粉或专用抛光膏进行抛光，提升修补区域的光泽度，使其与周围釉面的反光特性一致。若原釉面为哑光或亚光质感，需通过轻柔的摩擦或使用特定溶剂去除高光，避免修补处过于光亮，产生“新”的感觉。
为了进一步统一色调，可进行轻微的染色处理。使用稀释的氧化铁红、氧化锰或石墨粉溶液，通过喷笔或棉签轻轻擦拭修补区域，模拟黑陶原有的深沉色泽。染色时需遵循“少量多次”的原则，待颜色渗入并干燥后，观察效果，必要时可进行二次调整。，涂刷一层极薄的微晶蜡或专用保护剂，既能增强表面的耐磨性，又能统一整体光泽，使修补痕迹在正常视距下难以察觉，达到“修旧如旧”的效果。
