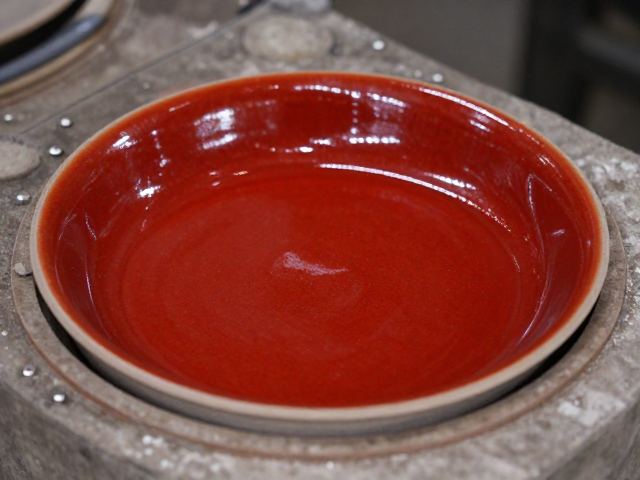

柴窑还原气氛的热力学基础与铜元素显色机制
柴窑烧制过程中的还原气氛并非单一变量，而是由燃料含碳量、窑室通风率以及温度梯度共同构建的动态平衡体系。铜红釉的核心在于氧化铜（CuO）在高温下被还原为氧化亚铜（Cu2O），这一过程对窑内氧分压极为敏感。当窑内氧气浓度降低至临界值以下，铜离子从+2价态转变为+1价态，从而在可见光区呈现出红色光谱特征。若还原不足，釉面易呈青色或黑色；若还原过度或温度失控，铜元素可能完全挥发或形成其他化合物，导致釉色发黑或无光。因此，控制碳氢化合物在高温段的裂解与燃烧，是确立铜红釉基调的首要环节。
长时间还原烧制的核心逻辑在于利用缓慢的热交换过程，使釉料中的金属氧化物充分熔融并均匀分布。柴窑以木柴为燃料，燃烧产生的火焰长、烟气多，含有大量未完全燃烧的碳粒和挥发性气体。在升温至1000℃左右时，窑内需逐步减弱进风口，引入还原气氛。随着温度向1250℃-1280℃区间攀升，釉层逐渐玻化，此时持续的弱还原气氛能促使铜元素在釉面形成稳定的胶体分散状态。这种状态下的铜红釉，色泽温润如玉，层次丰富，避免了因快速烧制导致的色差不均或釉面缺陷。
升温曲线设计与关键温段的气氛调控策略
柴窑铜红釉的升温曲线需严格遵循物理与化学变化的阶段性特征。从室温至600℃为氧化阶段，此时坯体内的水分和碳酸盐分解，有机杂质氧化排出，窑内应保持充足氧气，防止坯体开裂。进入600℃至900℃区间，硅酸盐开始初步反应，釉料初步熔融，此时仍需保持弱氧化气氛，确保坯釉结合牢固。真正的转折点在于900℃至1200℃，随着温度升高，窑内需逐步减少进风，增加柴火投喂频率，使窑内逐渐形成还原气氛。这一阶段的还原强度需循序渐进，避免气氛突变导致釉面起泡或流釉。
1200℃至1280℃是铜红釉显色的关键窗口期，也是长时间还原烧的核心时段。在此阶段，窑内温度需稳定维持较长时间，通常需数小时甚至更久，以确保证铜元素充分还原并形成稳定的晶体结构。此时，窑工需通过观察火照（窑窗处的火光颜色）和烟气状态来判断还原程度。火照呈亮黄色或橙红色，烟气略带黑色，表明还原气氛适中。若火照发白，说明氧化气氛过重；若火照发黑且烟气浓重，则还原过度，可能导致釉色发黑或釉面浑浊。降温阶段同样重要，缓慢冷却有助于釉面晶体结构的稳定，避免急冷导致釉面开裂或光泽度下降。
柴窑铜红釉的实操细节与常见问题规避
柴窑烧制铜红釉对窑工的经验要求极高，实际操作中需密切关注柴火的选择与投喂节奏。优质硬木如杨梅木、龙眼木等，燃烧稳定，火焰长，产生的还原气体充足，是理想燃料。投柴时需保持均匀，避免局部温度过高或气氛波动。在还原阶段，柴火应少量多次投喂，以维持窑内稳定的还原气氛。若一次性投入过多柴火，会导致窑内温度骤升，釉料过熔，引发流釉或变形。此外，窑内温度分布不均也是常见问题，需通过调整窑门开合角度和烟道挡板，平衡窑内各区域的温度和气氛。
铜红釉在烧制过程中常出现发色不均、釉面气泡或黑点等问题，这些缺陷多源于原料处理或烧制控制不当。釉料研磨细度需达到规定标准，确保成分均匀，避免局部浓度过高导致色差。坯体干燥必须彻底，残留水分在高温下汽化会形成气泡或炸裂。烧制过程中，若窑内气氛不稳定，铜元素还原不充分，釉面易出现青色斑点或黑点。此外，窑内落灰也是影响釉面质量的重要因素，需在烧制后期及时清理窑内积灰，避免落灰与釉面反应产生瑕疵。通过精细控制每一个环节，才能稳定复现柴窑铜红釉的独特美感。
