原料批次波动对釉面微观结构的影响

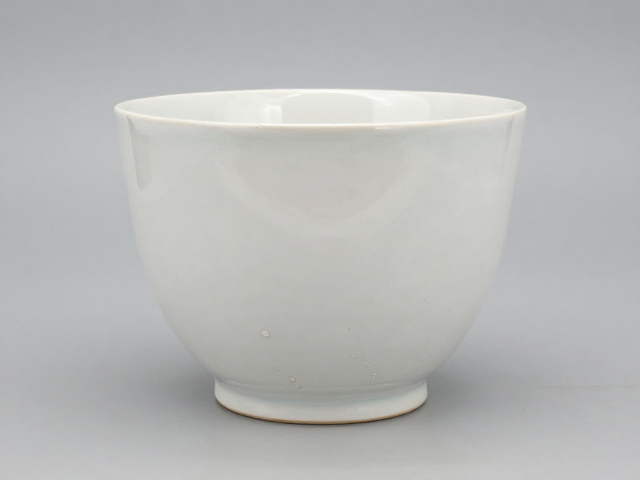

陶瓷生产中，原料成分的微小差异往往是釉面缺陷的隐性推手。不同批次的长石、石英或滑石，其氧化铁、氧化铝含量可能存在偏差，这种波动直接改变了釉料的熔融温度和粘度特性。当釉浆在高温窑炉中发生物理化学变化时，原料的不稳定性会导致气泡生成速率与排出速率失衡，从而在冷却定型阶段形成肉眼可见的气泡缺陷。
建立严密的原料入库检验机制是控制源头风险的关键。每批次原料入库前，需通过X射线荧光光谱分析（XRF）检测主要氧化物含量，并与标准配方进行比对。若发现关键组分偏差超过±0.2%，该批次原料应隔离存放并进行小试调整。通过追踪历史数据，生产团队可以识别出哪些供应商或矿口的原料波动较大，进而优化采购策略，确保进入生产线的每一克原料都处于可控范围内。
釉浆制备工艺中的浓度与粒度控制

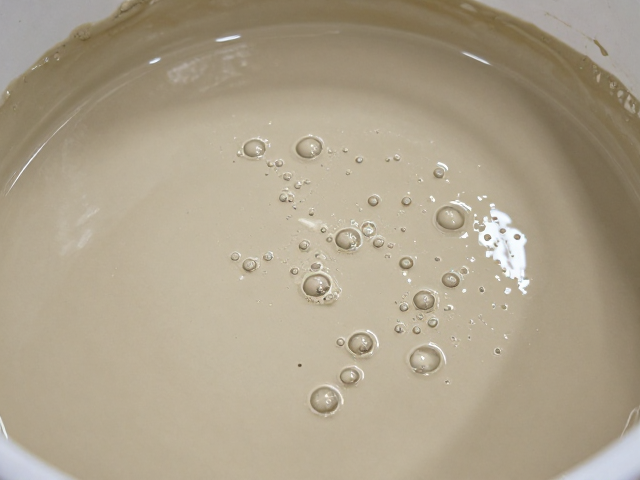

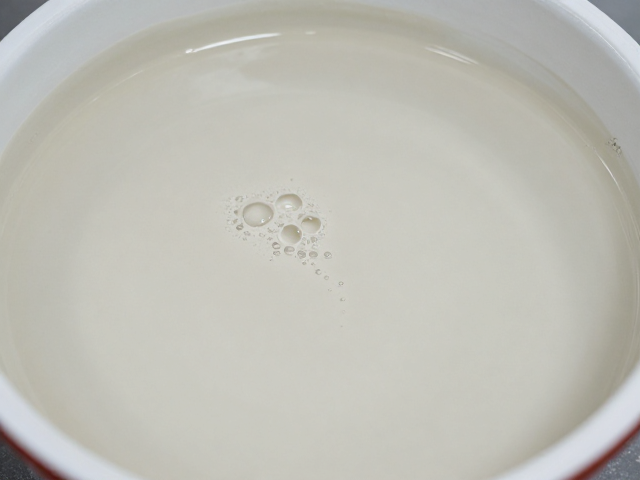

釉浆的厚度不均往往源于制备环节的流动性控制不当。釉浆的比重（密度）是决定施釉厚度的核心物理指标，若比重波动范围超过±0.02 g/cm³，会导致坯体表面的釉层厚度出现显著差异。在自动施釉过程中，过稀的釉浆容易流失，造成局部露底；而过稠的釉浆则容易堆积，形成缩釉或气泡聚集区。因此，在线比重仪的实时监测与反馈调节不可或缺。
粒度分布同样影响着釉浆的流变性能。过粗的颗粒会增加釉浆的摩擦系数，使其在喷涂或浸渍时难以均匀附着，而细粉过多则会导致釉浆沉降过快，造成上下层浓度不一。通过球磨时间的精确控制和筛网目数的严格筛选，确保釉浆细度符合工艺标准（如325目筛余控制在0.1%-0.3%之间），能够显著提升釉面的均匀性。同时，搅拌系统的转速和时间也需标准化，避免因搅拌不均导致局部成分偏析。
施釉工序中的环境与操作变量
施釉环境的温湿度变化会直接影响釉浆的粘度和附着力。在高温高湿环境下，釉浆水分蒸发慢，可能导致釉层过厚；而在干燥环境中，釉浆迅速失水，易产生干裂或气泡。此外，喷枪的压力稳定性至关重要。气压波动会导致釉料雾化效果不一致，形成云雾状或不规则的厚薄区域。因此，车间需配备恒温恒湿系统，并对喷枪气压设置自动稳压装置，确保每次施釉的物理条件高度一致。
坯体表面的清洁度与干燥程度是决定釉面质量的前置条件。坯体表面的灰尘、油污或残留水分会在施釉后形成隔离层，阻碍釉料与坯体的结合，进而引发气泡或剥落。在施釉前，需通过高压空气吹扫或静电除尘设备清除坯体表面杂质。同时，严格控制坯体的含水率，确保其在施釉前达到规定的干燥标准，避免因坯体吸釉过快或过慢导致的釉层分布不均。
烧成曲线与窑炉气氛的精准调控
烧成过程中的升温速率和保温时间直接影响气泡的排出与釉层的流动。在低温阶段（300-900℃），坯体内的有机物和碳酸盐分解产生气体，若升温过快，气体来不及排出，便会被封存在釉层中形成气泡。因此，在分解阶段需设置合理的缓增温区，让气体平稳逸出。而在高温阶段（1200-1350℃），釉料完全熔融，此时窑炉内的气氛（氧化或还原）和压力分布决定了釉面的最终状态。
窑炉内的温度场均匀性是消除厚薄不均的关键。如果窑炉加热元件老化或排烟系统堵塞，会导致局部温差，使得釉料在不同区域的熔融程度不同，进而形成视觉上的厚薄差异。通过定期校准热电偶，清理排烟道，并优化窑车堆码方式，确保窑内气流顺畅，可以有效减少因温度不均导致的釉面缺陷。此外，冷却阶段的速率控制也不容忽视，过快冷却可能使气泡无法完全闭合，而适当缓冷有助于釉面应力释放，提升整体平整度。
