裂纹釉保温时间的核心作用与热应力控制

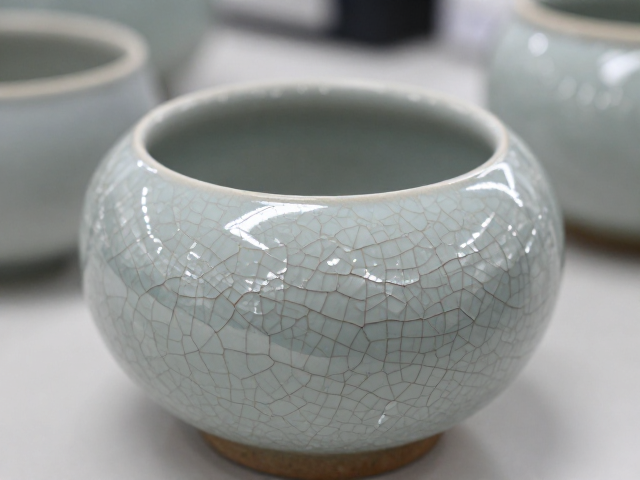

裂纹釉的形成机理主要依赖于釉层与坯体在冷却过程中因膨胀系数差异产生的应力释放，保温时间在此过程中扮演着调节釉料粘度与应力松弛的关键角色。当釉料在高温下熔融后，若立即快速降温，釉面内部产生的巨大内应力无法通过分子重排及时释放，极易导致釉面崩裂或剥落；而设置合理的保温阶段，能够延长釉料处于高粘滞状态的时间，使釉层内部的微观结构更加均匀，为后续冷却阶段形成可控的微裂纹提供物理基础。
保温时间的设定并非越长越好，过长的保温会导致釉面过度流动，使得原本应该保留的微小裂纹在重力作用下被熔融的釉液填补，最终形成致密光滑且无裂纹的普通釉面，彻底丧失裂纹釉的装饰特性。因此，技术人员通常需要根据釉料中石英、长石等主要矿物的熔融特性，精确计算从最高温降至保温温度所需的过程，确保釉面处于“半熔融”与“完全熔融”的临界点之间，从而在冷却时通过应力集中诱发均匀的龟裂纹路。
不同釉料配方下的保温参数调整策略
以常见的石灰釉或长石釉为基础配方时，由于钙质或钾钠成分在高温下具有显著的助熔作用，釉料的粘度下降较快，保温时间通常较短，多集中在5至15分钟区间，旨在快速平衡釉面张力后迅速进入冷却阶段以捕捉应力。若配方中引入较高比例的氧化锌或氧化钛，这些氧化物能显著提高釉料粘度并抑制晶体过度生长，此时保温时间可适当延长至20至30分钟，以促进釉层内部的物相均匀化，避免因局部成分不均导致裂纹形态杂乱无章或出现针孔缺陷。
对于含有大量滑石或镁质成分的釉料，镁离子在高温下的扩散速度较慢，若保温不足会导致釉面出现麻点或裂纹边缘模糊，此类配方通常需要更长的保温过程，一般在30至45分钟左右，以确保镁化合物充分分解并与硅酸盐网络结合。值得注意的是，若配方中添加了碳酸钡等强助熔剂，必须大幅缩短保温时间，防止釉面过度流淌导致坯体吸釉或变形，此时保温时间可能仅需3至8分钟，重点在于快速完成釉面平整而非促进结构均匀。
烧成曲线与保温时间的协同效应
保温时间与升温速率及降温速率共同构成了完整的烧成曲线，三者之间存在严密的数学与物理关联。在升温阶段，若采用快速升温策略，坯体内部水分及挥发分排出迅速，若随后立即设置长时间保温，可能导致坯釉结合面产生气体积聚，进而引发釉面气泡或裂纹异常扩大；因此，快速升温后通常配合较短的保温时间，利用高温段的快速应力积累，再通过快速降温锁定裂纹形态。
相反，若采用慢速升温策略，特别是在900℃至1000℃的石英晶型转变期附近，坯体内部应力释放较为充分，此时后续的保温时间可以适当延长，以优化釉面的最终光泽度和裂纹的细腻程度。降温阶段的斜率设置同样会影响保温时间的最终效果，若降温速率设定为每小时50℃至80℃，保温时间可适当缩短，因为较快的降温本身有助于产生较大的热应力以诱发裂纹；反之，若采用缓冷工艺，则必须依赖较长的保温时间来调整釉层内部的微观缺陷分布，避免裂纹过于粗犷或呈大块状剥落。
实验验证与缺陷排查中的保温调整
在实际生产或实验室调试中，若发现裂纹釉表面出现大面积无裂纹的“死斑”或釉面过于光亮平滑，首要排查方向即为保温时间不足导致釉料熔融过度。此时应逐步增加保温时间，每次增加2至5分钟，观察釉面流动情况及裂纹生成状态，直至裂纹纹理清晰且分布均匀。若裂纹过于粗大、呈不规则几何状甚至导致坯体开裂，则需缩短保温时间或降低保温温度，以减少釉层在高温下的粘度降低程度，从而在冷却时产生更细微、均匀的应力裂纹。
当裂纹釉表面出现密集的针孔或气泡伴随裂纹时，这可能与保温期间的排气过程有关。若保温时间过长，釉料中的碳酸盐分解产生的气体无法及时排出，会被包裹在釉层中形成针孔，同时气泡周围的应力集中会导致裂纹形态异常。针对此类情况，应适当缩短保温时间，或在前置阶段增加排气保温步骤，确保坯釉结合前的挥发分充分排出，从而获得表面洁净、裂纹自然流畅的优质釉面。
