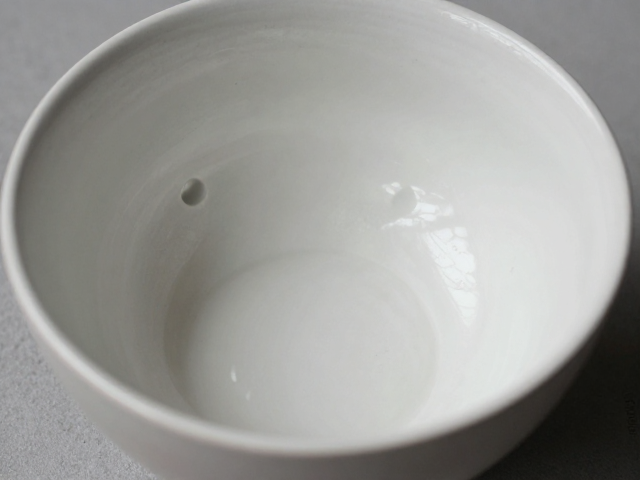

温度校准：消除釉面针孔的热工基础
窑炉温控系统的偏差往往是釉面针孔产生的隐形推手，尤其是当热电偶老化或位置偏移导致实际窑温与显示温度出现温差时，釉料中的碳酸盐或硫酸盐无法在烧成阶段充分分解排出，残留的气体便会在釉面冷却过程中形成气孔。针对这一问题，定期使用标准硅钼棒或铂铑热电偶对窑炉进行多点测温校准是必要的维护手段，需重点检查升温段与高温段的温差数据，确保窑内气氛稳定，避免因局部过热或受热不均导致釉层熔融后排气不畅。
在实际生产环境中，建议建立严格的温差记录表，对比窑车不同位置（前、中、后）的实测温度与设定温度，若偏差超过±5℃，需立即检查加热元件及温控仪表。对于使用天然气或液化气作为燃料的窑炉，还需关注空燃比，过量的氧气会加剧釉面氧化反应，产生气泡；而过剩的燃料则可能导致还原气氛过强，影响釉面流动性，进而掩盖或加剧针孔缺陷。通过精细化的温度曲线管理，可以从源头上减少因热工制度不当引发的釉面缺陷。
釉料膨胀系数匹配：解决热应力导致的微孔
釉层与坯体之间的膨胀系数差异是引发针孔的另一大核心因素，当釉的膨胀系数大于坯体时，冷却过程中釉层受到的拉应力过大，可能导致釉面微裂纹或气体无法完全排出而形成针孔；反之，若釉的膨胀系数过小，釉层受压应力，虽不易开裂，但若坯体吸水率过高，坯体内部水分在烧成初期蒸发形成的气体可能穿透釉层，形成密集的气泡。因此，精确测定釉料与坯体的线性膨胀系数，确保两者在关键温度区间内的匹配度，是工艺控制的关键环节。
在实际排查中，可通过观察釉面在冷却过程中的状态来辅助判断，若釉面出现细密的龟裂或针孔伴随剥落，通常提示膨胀系数不匹配。调整釉料配方时，可适当引入氧化锌、氧化铅（需符合环保法规及食品安全标准，如用于餐具需特别注意）或硼砂等助熔剂，以降低釉料的熔融温度并调节其膨胀性能。同时，控制坯体的烧成致密度，提高坯体在高温下的强度，有助于抵抗釉层收缩带来的应力，减少因热应力不均导致的针孔现象。

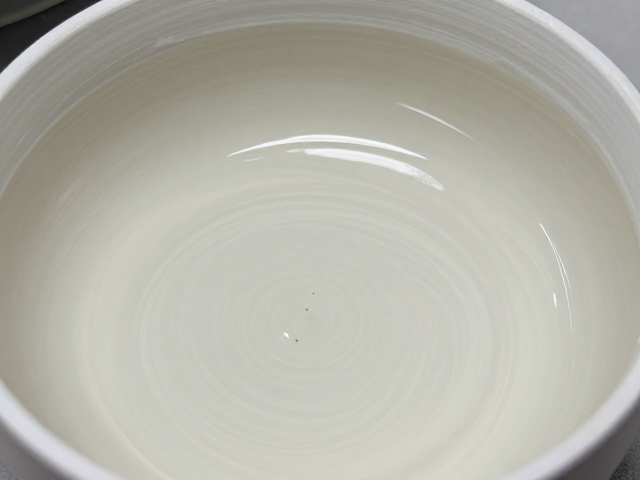

原料纯度与预处理：排除杂质气体干扰
釉料原料中的杂质，特别是有机质和水分，在高温烧成过程中分解会产生大量气体，若排气不充分，这些气体便会留在釉面形成针孔。长石、石英、滑石等基础原料若含有较多的碳质或硫化物，会显著增加釉面针孔的风险。因此，对原料进行严格的筛选和预处理至关重要，例如通过淘洗去除长石中的杂质，或在釉料制备过程中增加球磨时间，使原料混合更加均匀，减少局部成分不均导致的排气异常。
此外，釉浆的细度控制直接影响釉面的平整度和排气效率。过粗的釉粒在熔融过程中难以完全融合，容易包裹气体形成针孔。建议将釉浆细度控制在规定范围内，如300目筛余量不超过规定百分比，以确保釉层均匀。对于易产生针孔的釉料，可采用陈腐工艺，让釉浆在特定湿度和温度下静置一段时间，促进釉料中水分与固体颗粒的充分结合，减少釉浆在施釉过程中的吸水性差异，从而降低针孔产生的概率。

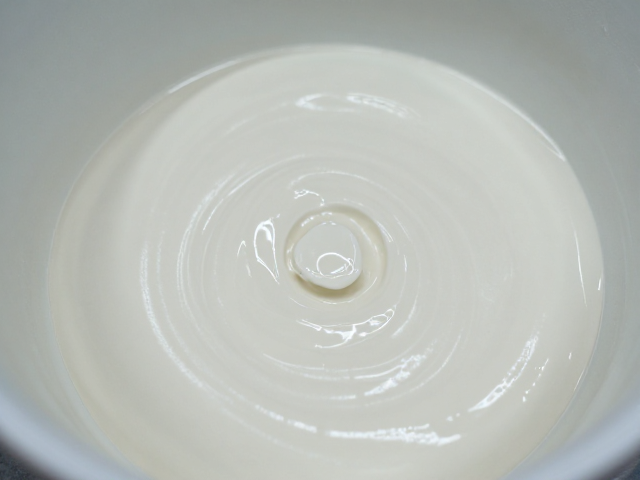

施釉工艺与干燥控制：优化釉层物理状态
施釉方式的不当或釉层厚度不均，会直接导致釉面针孔。喷釉或浸釉时，若釉浆浓度过高或流动性不佳，釉层容易过厚，在高温熔融过程中，厚釉层内部的气体难以迅速排出，容易形成针孔。因此，需严格控制釉浆的比重和粘度，确保釉层厚度适中且均匀。对于复杂形状的制品，可采用多次薄施的方法，逐步构建釉层，避免一次性施釉过厚导致的排气困难。
釉坯的干燥程度也是影响针孔的关键因素。若釉坯未完全干燥，内部残留的水分在烧成初期迅速蒸发，会产生大量蒸汽，若釉层尚未完全熔融封闭，蒸汽便会冲破釉面形成针孔。因此，施釉前必须确保釉坯充分干燥，含水率控制在合理范围内。在干燥过程中，应避免快速干燥导致坯体开裂或变形，可采用自然干燥或低温烘干的方式，确保坯体内部水分均匀蒸发，为后续烧成提供良好的物理基础。
