黑釉深邃色泽的物理与化学成因
黑釉的深邃感并非单一因素造就，而是釉层中铁、锰等金属氧化物在高温下发生复杂的还原反应，形成大量微晶结构对光线产生强烈吸收与散射的结果。铁元素作为核心着色剂，其含量通常控制在2%至5%之间，过少则釉色发灰，过多则易导致釉面流淌失控或产生针孔。在还原焰气氛中，三价铁转化为二价铁，配合二氧化硅形成的玻璃相，奠定了黑釉深沉、厚重的基调。这种基础色调需要极高的釉层厚度来支撑，厚釉能增加光线的吸收路径，使釉面呈现出类似深渊般的视觉深度，而非简单的表面染色。
除了基础色调，釉料配方中的助熔剂比例直接影响了釉面的流动性与最终的光泽度，进而影响深邃感的表达。氧化钙、氧化镁等碱性氧化物能降低釉料的熔点，调节高温粘度。当釉料在高温下具有适当的流动性时，釉面能够自然流平，形成光滑如镜的表面，这种高反射率与深底色形成鲜明对比，增强了视觉上的冲击力。若粘度过高，釉面会显得呆板无光；若过低，则容易堆积不均，破坏整体的均匀深邃感。因此，精确计算氧化物配比，是获得理想黑釉质感的前提条件。
坯体收缩率对裂纹形成的关键影响

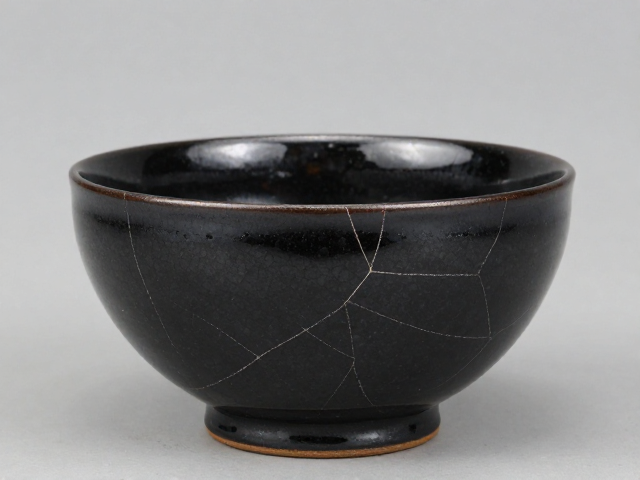

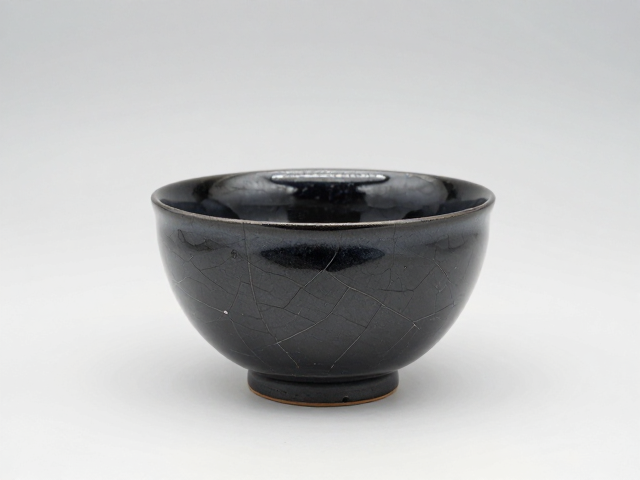

裂纹釉（如哥窑纹片）的美学核心在于“金丝铁线”，但其形成基础在于坯釉结合处的应力平衡，而应力产生的直接推手是坯体与釉层在干燥和烧成过程中的收缩率差异。陶瓷坯体的收缩率主要由原料矿物组成、颗粒级配及成型方式决定，通常分为干燥收缩和烧成收缩两部分。若釉料的膨胀系数大于坯体，冷却时釉层受压应力，易发生剥落；若釉料的膨胀系数小于坯体，釉层受拉应力，则易产生裂纹。因此，控制坯体的总收缩率在8%至12%之间（以常见高白泥或瓷土为例），并使其与釉料的热膨胀系数相匹配，是防止釉面炸裂或产生非预期大裂纹的关键。
在实际生产中，坯体干燥过程中的水分流失会导致体积收缩，若干燥不均，坯体内部会产生内应力，这种内应力在烧成阶段会进一步加剧坯釉结合的不稳定性。通过控制坯体含水率在5%以下进行入窑，并采用阶梯式升温程序，可以有效释放坯体内部的结合水应力。同时，坯体中黏土矿物的种类直接影响其收缩特性，高岭土收缩率较大，而石英作为瘠性原料，能抑制收缩并提高坯体强度。通过调整石英与黏土的比例，可以微调坯体的收缩行为，使其在冷却过程中与釉层产生可控的微小位移，从而诱发细微且均匀的裂纹网络，而非破坏性的断裂。
烧制温度曲线与气氛控制的技巧
烧制过程中的温度曲线决定了釉料的熔融状态和晶体生长，对于黑釉而言，最高烧成温度通常落在1250℃至1300℃之间。在这个温度区间，釉料必须达到完全熔融状态，以消除气泡并形成致密的玻璃相。升温速率在1000℃以下需缓慢，以确保坯体中有机质和结晶水的充分排除，避免釉面出现气泡或针孔。进入高温段后，升温速率可适当加快，以迅速达到液相生成温度，但需避免温度骤升导致釉面沸腾或流淌过度。保温时间的控制同样至关重要，适当的保温有助于气泡排出和晶体均匀分布，但过长的保温会导致釉面过度流淌，失去纹理层次。
气氛控制是黑釉烧制中的另一大变量，还原气氛与氧化气氛会显著改变釉面呈色和裂纹形态。在还原气氛下，铁元素主要以二价态存在，有助于形成深沉的黑褐色，同时还原气氛能促进釉层中微晶的形成，增加釉面的质感。然而，还原气氛的控制需要精确的碳氢化合物比例和氧气含量监测，通常通过观察火膛颜色及窑内压力变化来判断。在冷却阶段，快速冷却可以抑制晶体生长，获得玻璃感更强的釉面；而慢速冷却则有利于晶体析出，可能形成乳浊或结晶效果。对于裂纹釉，冷却过程中的降温速率需经过反复试验，找到能诱发特定裂纹形态的临界点，这需要结合窑炉的具体热工性能进行精细化调整。
