外模印坯素烧炸裂的核心成因解析

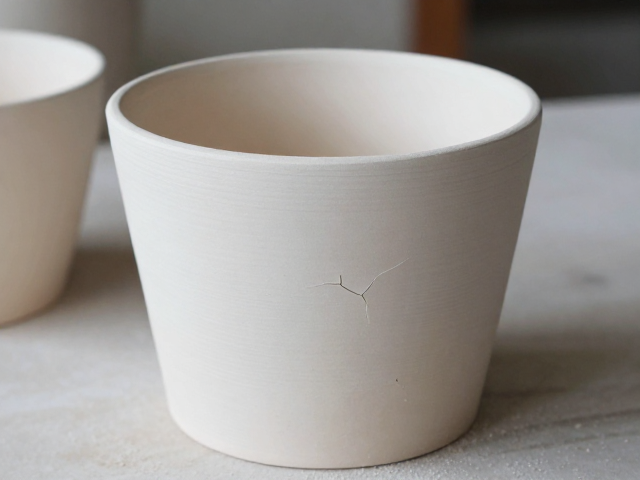

外模印坯工艺在素烧阶段出现炸裂，通常源于坯体内部应力释放不均与水分梯度差异。当工匠使用外模进行印坯时，坯体各部位的厚度往往难以做到绝对一致，尤其是模具边缘与中心区域。在干燥过程中，薄厚交界处会产生明显的干湿差，水分从厚部向薄部迁移的速率不同，导致坯体内部形成巨大的收缩应力。若此时坯体尚未达到完全干透的状态便进入窑炉，残留的自由水在高温下迅速汽化膨胀，体积急剧增加，而此时坯体骨架强度尚未通过素烧建立，极易在薄弱点发生结构性崩解。
除了水分因素，泥料本身的可塑性与颗粒级配也是关键变量。不同产地的高岭土或瓷土含有不同的杂质比例，若泥料陈腐时间不足，有机质分解不完全，或者颗粒级配不合理导致坯体致密度不够，都会削弱坯体的抗热震性能。在印坯过程中，模具表面的脱模剂使用过量或涂抹不均，会在坯体表面形成隔离层，阻碍水分正常挥发，造成局部“假干”现象。这种表面干燥而内部潮湿的状态，在升温初期会形成强烈的内外温差，进而引发热应力集中，最终导致炸裂。
干燥控制与入窑前的预处理规范
解决印坯炸裂问题，首要环节在于建立严密的干燥管理体系。自然干燥需避免阳光直射或强风直吹，环境温度应保持在20-25摄氏度，相对湿度控制在60%-70%之间，以确保水分均匀逸出。对于大型或复杂器型，建议采用分段干燥法，先在阴干室静置24-48小时，待坯体表面水分基本稳定后，再移至通风良好的干燥房进行慢速干燥。在此过程中，需定期翻转坯体，检查底部及模具接触面是否因吸附模具湿气而导致干燥迟缓，必要时可使用软布轻轻擦拭表面，促进水分平衡。
入窑前的检查与预热同样不可忽视。在装窑前，必须仔细检查坯体是否有肉眼可见的微裂纹或修补痕迹，这些瑕疵在受热时会成为应力集中点。对于经过修坯的印坯作品，需确保修坯工具不含有铁屑等杂质嵌入坯体，因为金属杂质在高温下可能产生局部过热或反应，诱发炸裂。此外，窑炉升温曲线的设定需严格遵循泥料特性，素烧初期应采用极缓慢的升温速率，特别是在100-200摄氏度区间，这是水分排出和有机质燃烧的关键阶段，升温过快会直接导致坯体内部压力无法及时释放，从而引发炸裂。
窑炉升温曲线与气氛调控策略
素烧阶段的升温曲线设计需严格匹配坯体的物理变化过程。以常见的 porcelain 或 high-temperature stoneware 为例，从室温至100摄氏度区间，升温速率应控制在10-15摄氏度/小时，确保坯体内部结合水平稳排出。100-300摄氏度区间，升温速率可略微加快至20-30摄氏度/小时，但需密切监控窑内气氛，保持微氧化状态，避免还原气氛导致坯体表面产生气泡或黑心。300-600摄氏度区间，碳酸盐分解和有机物燃烧剧烈，此处需设置保温平台，保温时间约为30-60分钟，以充分消除坯体内部的热应力。
进入高温阶段后，升温速率可提升至50-80摄氏度/小时，直至达到素烧温度（通常为900-1000摄氏度，具体视泥料而定）。在达到最高温度后，需设置适当的保温时间，通常为15-30分钟，使坯体整体温度均匀，完成初步的烧结过程。降温阶段同样重要，建议采用自然冷却或强制风冷相结合的方式，在500摄氏度以下时加快冷却速率，以减少石英晶型转化带来的体积变化对坯体的冲击。若窑炉具备精确控温能力，可设置阶梯式降温曲线，进一步降低热应力对坯体的破坏。
泥料处理与模具使用的从业技巧
泥料的制备是决定印坯成败的基础。选用优质高岭土时，需经过反复淘洗、沉淀和陈腐，陈腐时间建议不少于3个月，以改善泥料的可塑性和干燥性能。在练泥过程中，可采用真空练泥机排除泥料中的空气，减少气泡残留，防止烧成时因气泡膨胀导致炸裂。对于印坯专用泥料，可适当添加少量熟料或氧化铝粉，以提高坯体的骨架强度和抗热震性，但添加比例需经过多次试验确定，过量添加可能导致坯体过于疏松，影响成品率。
模具的使用与维护对印坯质量有着直接影响。模具表面应保持清洁、光滑，无裂纹和变形。每次使用前，需检查模具的吸水率是否一致，必要时可用相同泥料制作试块进行对比测试。印坯时，泥料厚度应控制在3-5毫米之间，过厚容易导致干燥不均，过薄则容易变形。印坯过程中，需用力均匀，避免局部过压导致坯体密度不均。脱模时，动作要轻柔，避免用力过猛导致坯体产生隐性裂纹。此外，模具使用后应及时清洗，防止残留泥料堵塞模具纹理，影响后续作品的成型质量。
