柴窑烧钧窑的热力学基础与窑炉结构适配
柴窑烧制钧窑并非简单的燃料替换，而是对窑内热力学环境的深度重构。传统钧窑多依赖煤气或电窑，热场均匀且温控精准，而柴窑的热源来自木材燃烧产生的火焰与炭粒，其辐射热与对流热占比极高。这意味着窑炉结构必须经过特殊改良，以应对柴火燃烧时产生的大量飞灰和剧烈温差。常见的适配窑型多为倒焰窑或改良式龙窑，关键在于窑床的蓄热能力与烟囱的抽力平衡。窑室内部需设置严密的挡火墙与闸板，通过物理隔断引导火焰路径，使高温烟气在窑室内形成严密的回流，从而模拟出土窑长期高温慢烧的热环境。这种结构上的调整，直接决定了釉面能否在还原气氛中充分发育，是钧釉呈现“入窑一色，出窑万彩”的物理前提。
木材的选择与预处理是构建稳定热场的另一项核心技术指标。不同树种的热值、含油量及燃烧特性差异巨大，例如硬木如柞木、栎木燃烧持久，火焰稳定，适合升温期的快速爬温；而松木油脂含量高，燃烧时火焰跳跃剧烈，易产生局部高温，通常用于保温期或需要强还原氛围的阶段。在实际操作中，窑工需根据窑炉的容量和钧瓷坯体的厚度，计算木材的装载量。一般而言，烧制一件中型钧瓷作品，可能需要消耗数吨至十余吨木材，这一过程没有现代电窑的恒温控制，完全依赖经验判断。木材的含水率需控制在15%-20%之间，过高的水分会导致窑内温度波动剧烈，引发坯体开裂或釉面气泡不均，过低的木材则燃烧过快，难以维持钧釉所需的长时间还原过程。
气氛调控的核心逻辑与还原反应机制
钧窑釉色的灵魂在于铁元素在还原气氛下的呈色反应，柴窑的气氛把控因此成为整场烧制的核心。还原气氛的本质是窑内氧气含量降低，碳氢化合物与二氧化碳在高温下分解出游离碳，夺取釉料中的氧，使氧化铁（Fe2O3）转化为氧化亚铁（FeO）。在柴窑中，这一过程通过“闷窑”或“喷油/喷水”来实现。当窑温升至1000℃左右，釉料开始熔融，此时需迅速减少助燃空气供应，投入潮湿木材或喷洒雾化水，瞬间产生大量CO和H2气体，强行制造强还原环境。这一阶段的氧气浓度需控制在极低水平，通常通过观察火孔火焰的颜色和亮度来判断，火焰呈明亮的橙黄色且略带青色，说明还原充分；若火焰发白刺眼，则可能氧化过度，导致釉面发灰或发黑，失去钧窑特有的玫瑰紫或海棠红色泽。
气氛的持续时间与强度直接影响釉面的流变特征与色彩层次。钧釉含有铜、铁等多种着色剂，它们在还原气氛下的显色机制复杂且相互竞争。强还原初期，铁元素被还原为FeO，赋予釉面青绿基调；随着温度继续升高至1250℃-1300℃，铜元素在弱还原条件下呈现红色或紫色。柴窑的烧制过程中，窑工需根据釉面变化动态调整气氛，有时甚至需要在还原与氧化气氛之间进行微调，以激发釉面中复杂的斑纹。这种动态平衡极其微妙，任何一次气氛的剧烈波动都可能导致釉面“死火”，即釉层凝固过早，无法形成自然的流淌和窑变纹理。因此，气氛把控不仅是化学过程，更是对窑内微观环境的精准感知与干预。
烧成曲线的阶段分解与温度控制细节
柴窑烧制钧窑的升温曲线通常分为预热、氧化、还原、保温和冷却五个阶段，每个阶段的温度梯度和时间跨度都有严格规范。预热阶段从室温升至300℃，主要目的是排除坯体内的结晶水和有机杂质，升温需缓慢均匀，每小时升温不超过30℃，以防坯体因应力不均而开裂。进入氧化阶段，温度从300℃升至900℃，此时需保持充足的氧气供应，使坯体中的碳素和硫化物充分氧化排出，火焰应呈明亮的白色或淡黄色，避免产生黑烟包裹坯体，影响釉面洁净度。这一阶段是钧瓷胎体致密化的关键期，温度控制稍有不慎，极易导致胎体疏松或变形。
还原阶段从900℃延伸至1250℃，是钧釉成色的决定性时期。在此区间，窑温需保持稳定的爬升速度，每小时约40-50℃，同时配合严密的还原操作。当温度达到1100℃左右，釉料开始软化流动，窑工需密切监控窑顶和火孔的釉滴情况，判断釉面熔融状态。保温阶段从1250℃至1300℃，需维持恒温约1-2小时，使釉面充分流平，消除气泡，促进窑变纹理的自然舒展。保温时间的长短取决于釉料的配方和坯体厚度，过短则釉面生硬，过长则可能导致釉层过度流淌或塌陷。冷却阶段从1300℃降至室温，需缓慢自然冷却，严禁急冷，以免釉面因热应力产生炸裂或开片不均。整个烧制周期通常长达24-48小时，完全依赖窑工的经验与耐力。
釉面微观结构与窑变纹理的形成关联

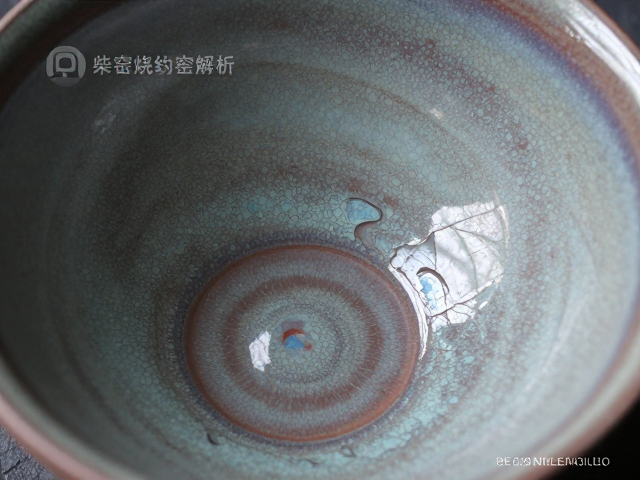

钧窑釉面的“蚯蚓走泥纹”和“蟹爪纹”等典型特征，并非人为绘制，而是釉料在高温熔融状态下，因粘度变化、析晶及冷却收缩等物理化学过程自然形成的微观结构表现。柴窑烧制中，由于火焰与炭粒的直接接触，釉面表面可能形成微小的碳化点或金属光泽，这增加了釉面的层次感。在高温还原过程中，釉料中的石英颗粒和长石骨架逐渐溶解，铁、铜等着色元素在釉液中扩散。当温度达到峰值时，釉液粘度降低，发生流动，不同成分的釉液相互交融，形成色彩斑斓的晕染效果。冷却过程中，釉层表面与内部冷却速度不一致，导致应力释放，形成细微的开片或纹理。柴窑特有的快速升温与复杂气氛变化，使得釉面内部的晶体生长方向更加随机和丰富，从而赋予钧瓷独一无二的艺术魅力。
窑炉内的局部温差也是塑造钧瓷纹理的重要变量。柴窑中，靠近火膛部位温度较高，釉面流动性强，色彩浓郁且常有流淌痕迹；而远离火膛部位温度较低，釉面相对静止，色彩更为清透雅致。这种窑位差异使得同一窑内的钧瓷作品呈现出丰富的从属关系，有的釉色深沉如墨，有的则淡雅如天青。窑工需根据窑位特点，合理摆放坯体，利用窑内热场的不均一性，创造出千变万化的视觉效果。此外，柴灰在高温下熔融形成天然釉层，覆盖在坯体表面，与钧釉相互叠加，形成独特的“柴釉”效果，这种自然天成的美感，正是柴窑烧制钧窑区别于现代气窑烧制的最大特色。
