坯体起泡与过烧的热力学机制解析

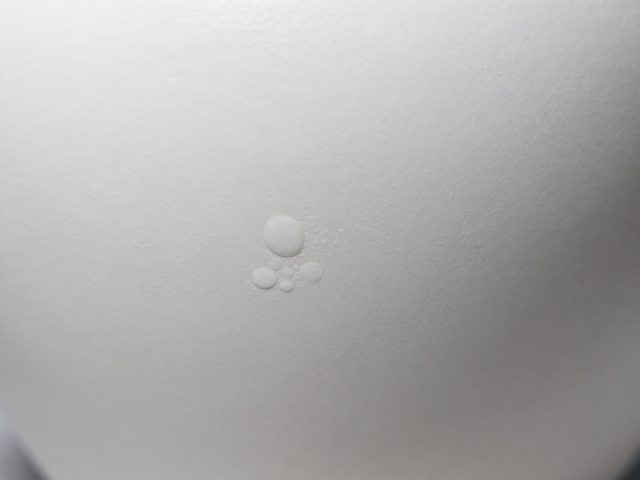

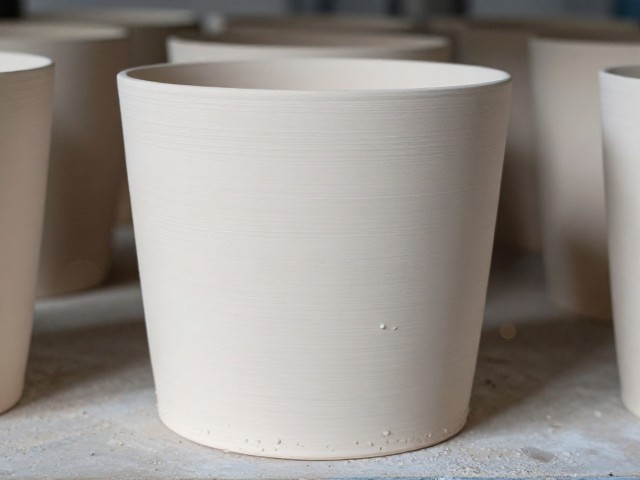

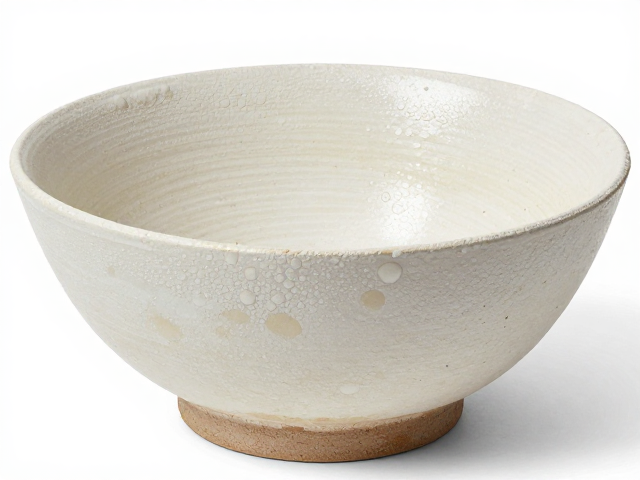

釉面起泡与坯体过烧并非单一因素导致，其核心在于烧成过程中气体排出与物料熔融状态的失衡。当窑炉升温至800℃至900℃区间时，坯体内部的碳酸盐分解及有机物氧化产生的气体若无法及时排出，会滞留于坯体内部。随着温度进一步升高至1200℃以上，这些气体受热膨胀，若坯体致密度不足或升温速率过快，气体冲破尚未完全烧结的坯体表层，便形成了肉眼可见的针孔或气泡。过烧则表现为液相量过多，坯体结构坍塌，尺寸收缩失控，这通常源于最高烧成温度超过物料液相线温度，导致颗粒间过度融合。
釉面与坯体的结合性缺陷，往往隐藏在界面反应的微观结构中。在正常烧结状态下，釉料中的助熔剂与坯体表面的氧化物发生扩散反应，形成过渡层，使釉层牢固附着。然而，当烧成制度不当，如保温时间过长或温度过高，釉层过度熔融流动，界面反应层过厚甚至出现分层，导致附着力下降。此外，若坯体表面存在未反应的石英颗粒或杂质，会阻碍釉料与坯体的直接接触，形成物理隔离点，在冷却过程中因应力集中引发剥落或开裂。
原料特性与配方设计的潜在风险
原料中的杂质含量是引发起泡缺陷的重要诱因。以高岭土为例，若其中含有较多铁、钛等杂质或未完全脱水的碳酸盐，在高温下会产生大量气体。真实的生产数据表明，当原料中CaCO3含量超过5%且未经过充分预烧处理，在1100℃左右会剧烈分解产生CO2，若此时坯体粘度不足以包裹气体，气泡随即形成。此外，瘠性原料如石英、长石的粒度分布不均，会导致坯体堆积密度降低，气孔率增加，为气体滞留提供了物理空间。
配方设计中液相生成量的控制至关重要。釉料中的碱金属氧化物（如Na2O、K2O）和碱土金属氧化物（如CaO、MgO）是主要的助熔剂。若配方中助熔剂比例过高，会导致釉层粘度急剧下降，熔融温度区间变窄。在烧成过程中，过低的釉层粘度使得气体容易逸出，但也可能导致釉层过薄或流釉。相反，若坯体配方中高岭土比例过大，耐火度升高，在高温下坯体难以烧结致密，气体排出通道受阻，极易在坯釉界面处聚集形成大气泡。
烧成制度与窑炉环境的关键影响
升温曲线的设计直接决定了气体排出与坯釉结合的效果。在300℃至900℃的氧化阶段，必须设置足够的保温时间，以确保碳酸盐分解和有机物氧化完全。若升温速率过快，内部气体产生速率超过排出速率，必然导致起泡。进入高温烧成阶段，最高温度的设定需严格匹配物料的热膨胀系数和液相生成特性。例如，对于普通陶瓷制品，烧成温度通常控制在1200℃±10℃范围内，若超过此范围，即使保温时间仅增加10分钟，也可能因液相量激增导致过烧变形。
窑炉内的气氛控制与压力平衡同样不可忽视。还原气氛下，碳的不完全燃烧产生的CO气体会渗入坯体，若冷却阶段还原气氛解除不彻底，CO在高温下分解或与氧化物反应，可能加剧气泡形成。此外，窑内负压过大会加速表面冷却，导致釉层提前固化，内部气体无法排出；负压过小则高温废气滞留，局部温度过高引发过烧。实际生产中，通过监测窑尾烟气成分和窑内压力波动，调整排烟闸板开度，是稳定烧成质量的关键手段。
缺陷诊断与工艺优化的实施路径
针对起泡缺陷，首要步骤是进行严密的烧成曲线重构。建议在800℃至900℃区间增加30-60分钟的保温段，确保气体充分排出。同时，降低升温速率，特别是在石英晶型转变期（573℃附近），减缓体积变化带来的应力。对于过烧问题，需精确校准窑炉热电偶，确保实际温度与设定温度一致，必要时降低最高烧成温度5-10℃，或缩短保温时间，以控制液相生成量，避免坯体结构坍塌。
原料预处理与配方微调是长期稳定的解决方案。引入预烧高岭土或经过高温煅烧的熟料，可显著降低原料中的结晶水和碳酸盐含量，减少高温气体产生。在釉料配方中，可适当增加SiO2含量以提高釉层粘度，增强对气泡的包裹能力，或添加少量滑石、菱镁矿等调节釉面膨胀系数，改善坯釉结合力。建立严格的原料入厂检验标准，监控关键氧化物含量，从源头规避因原料波动导致的缺陷风险。
