鱼鳞开片形成的物理机制与低成本原料筛选
鱼鳞开片并非单一釉料属性的体现，而是釉层与胎体在冷却过程中因膨胀系数差异产生的应力释放结果。要实现低成本且效果稳定的鱼鳞纹，核心在于控制釉料的高温粘度与冷却阶段的析晶行为。传统配方中，高长石或优质石英往往成本较高，实际试验中可使用本地高岭土替代部分长石，通过调整二氧化硅与氧化铝的比例，改变釉面的玻璃相结构。这种基础原料的替换，能够显著降低原材料采购成本，同时保留釉层在冷却时的微裂纹扩展能力。
光泽度的控制直接取决于釉面在高温下的熔融状态及冷却时的析晶速度。高光泽釉通常对应着较高的二氧化硅含量和较慢的冷却速率，而低光泽或哑光釉则与较高的氧化铝含量或快速冷却有关。在低成本试验中，可以通过添加少量滑石或白云石来调节釉面的微观结构。滑石中的镁离子有助于降低釉料的高温粘度，使釉面更加平整，从而提升光泽度；相反，若追求低光泽效果，可增加方解石或石灰石的比例，促进釉面在冷却过程中形成微小的粗糙结构，散射光线，形成柔和的哑光质感。
基于光泽度分类的基础釉料配方解析
针对高光泽鱼鳞开片的需求，配方需侧重于形成致密的玻璃相。一种经过验证的低成本基础配方为：本地高岭土30%，石英25%，长石20%，方解石15%，滑石10%，氧化锌5%。该配方中，石英提供骨架结构，长石作为主要熔剂，方解石和滑石辅助熔融并调节膨胀系数，氧化锌则能增强釉面的透明度和光泽。烧成温度控制在1250℃-1270℃之间，此时釉料完全熔融，冷却时因胎釉膨胀系数差异产生细微裂纹，经茶水或颜料浸染后，鱼鳞纹路清晰可见，且釉面保持较高的镜面反射效果。
对于中低光泽或半哑光鱼鳞开片，配方需增加氧化铝含量以抑制玻璃相的过度流动，增加石英比例以提高硬度并降低光泽。一个典型的低成本配方为：本地高岭土35%，石英30%，长石15%，方解石15%，滑石10%，氧化铝5%。在此配方中，氧化铝的加入提高了釉料的粘度，使得釉面在冷却过程中形成更多的微晶结构，从而降低表面光洁度。烧成温度可略微降低至1230℃-1250℃，避免釉面过度流淌导致裂纹闭合。这种配方制备的釉面，鱼鳞纹路较为粗犷自然，光泽度适中，呈现出古朴的石质或陶土质感，且原料成本相对更低，适合大规模生产需求。
烧成工艺对鱼鳞纹形态与光泽度的影响

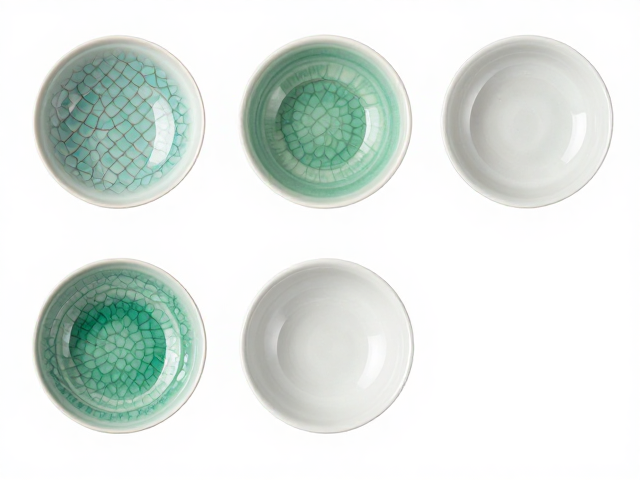

烧成过程中的升温曲线和冷却速率是决定鱼鳞开片形态的关键变量。在达到最高烧成温度后，釉料处于熔融状态，此时胎体与釉层的热应力尚未完全释放。若采用快速冷却策略，釉层表面迅速收缩，而内部及胎体收缩滞后，巨大的应力差会导致釉面产生密集且细小的裂纹，形成细密的鱼鳞纹，同时快速冷却有助于保持釉面的高光泽度。相反，缓慢冷却或在800℃-600℃区间设置保温阶段，应力释放较为平缓，裂纹较少且宽大，釉面因微晶生长而呈现哑光或半哑光效果。
温度曲线的设定还需结合具体窑炉的热工特性进行调整。对于电窑，升温速率建议控制在80℃-100℃/小时，以确保釉料均匀熔融。在最高温保温阶段，时间不宜过长，以免釉料过度流淌导致裂纹减少或消失。冷却阶段，从最高温降至600℃时，冷却速率可设定为60℃-80℃/小时，以诱导鱼鳞纹的形成。若追求极致的高光泽鱼鳞纹，可在600℃后加快冷却至室温；若追求低光泽粗犷纹路，则在600℃-400℃区间保持较缓的冷却速率，甚至设置短暂的保温，以促进釉面微结构的发育。
