烧成曲线与釉面成熟度的核心关联
釉料的化学组成决定了其熔融温度和粘度特性，而烧成曲线中的升温速率、保温时间及冷却阶段直接调控着重结晶过程与玻璃相的生成。在还原气氛下，釉料中的金属氧化物发生价态变化，进而影响釉面的光泽度与颜色表现。若升温过快，坯体内部气体未能及时排出，釉面尚未完全流平，极易导致气泡包裹在釉层中形成针孔。
成熟釉的形成需要足够的热能输入以克服晶格能，使釉料达到理想的粘度范围。过快的升温会导致“急冷急热”效应，使得釉层表面迅速硬化，阻碍内部气体逸出。相反，适当的保温阶段能让釉料充分熔融，消除微小缺陷，但过长的保温时间可能导致釉面过度流淌或产生变形，因此精准控制曲线中的关键节点是获得无缺陷釉面的前提。
针孔缺陷产生的微观机理分析

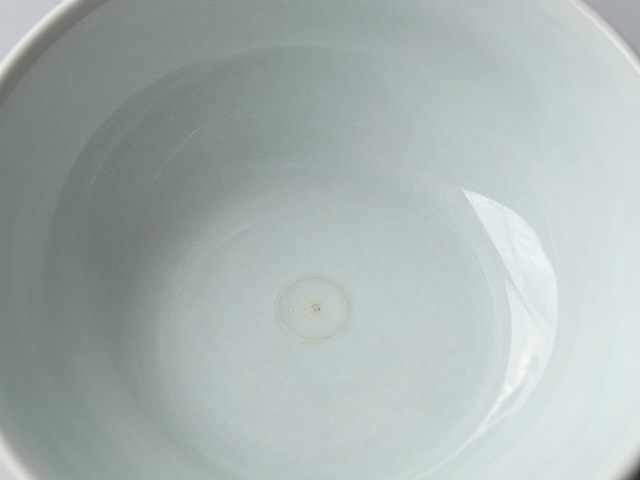

针孔主要源于坯釉界面反应产生的气体或釉层内部挥发性物质的残留。在烧成过程中，碳酸盐、硫酸盐或有机物分解产生的二氧化碳、二氧化硫等气体，若釉料粘度较高，气体无法克服表面张力逸出，便停留在釉面形成孔洞。此外，还原气氛下氧化铜或氧化铁被还原为低价态氧化物，可能伴随气体释放，若此时釉面尚未完全封闭，针孔便难以避免。
釉料配方中的杂质含量也是重要诱因。石英颗粒过粗或混合不均，会在局部形成应力集中点，阻碍气体扩散。水分含量过高或坯体干燥不彻底，会在烧成初期产生大量水蒸气，若升温曲线未设置合理的脱水阶段，水蒸气迅速膨胀冲破釉层，冷却后即形成明显的针孔缺陷。这些物理与化学过程的耦合，使得针孔成为还原烧成中常见的工艺难题。
优化升温曲线消除针孔的策略
针对针孔问题，可在低温阶段设置较长的等温区，通常在100℃至200℃区间缓慢升温，确保坯体自由水及结晶水充分排出。在300℃至600℃的有机物分解阶段，应降低升温速率，避免气体剧烈产生导致釉面破裂。通过精确控制这一阶段的温度梯度，使气体以平稳速率逸出，减少釉面缺陷的生成概率。
在高温阶段，采用分段保温策略有助于气体排出与釉面流平。例如，在1200℃左右设置短暂保温，待釉料粘度降低、气泡上浮后，再快速升至最高温度。这种“慢升快烧”或“多段保温”的曲线设计，能有效平衡气体排出与釉面成型的关系。冷却阶段同样关键，缓慢冷却可减少釉层应力，防止因热震导致的微裂纹扩展，从而间接降低针孔的可见度。
釉料配方与施釉工艺的协同调整
釉料中助熔剂的比例直接影响熔融温度与粘度。增加长石或硼砂等助熔成分，可降低釉料高温粘度，促进气泡排出。但需警惕过量助熔剂导致釉面流淌过度或粘坯。通过调整二氧化硅与氧化铝的比例，可微调釉面的流动性与硬度，使其在烧成过程中既能保持形状，又能允许气体顺利逸出。
施釉厚度与均匀性对针孔控制至关重要。过厚的釉层会增加气体逸出路径，易形成针孔；过薄则可能露胎或光泽不足。采用浸釉或喷釉时，需确保釉浆浓度适中，避免局部堆积。施釉后坯体需充分干燥，消除表面水分，防止烧成初期水分蒸发形成气孔。此外，釉面清洁度也需严格控制，灰尘或杂质可能成为气泡核心，诱发针孔缺陷。
