坯体残余应力的积累机制
坯体在干燥及烧成过程中，由于水分迁移速度不均或受热梯度影响，内部各部位收缩步调难以完全同步，从而在微观结构中形成内应力。当坯体结构致密或含有大量易膨胀矿物时，这种应力分布更为显著。若坯体在成型阶段压实度不一致，或者干燥曲线设定不合理导致表面硬化过快，内部自由水无法及时排出，便会迫使内部颗粒间产生位移阻力，进而锁定为永久性残余应力。

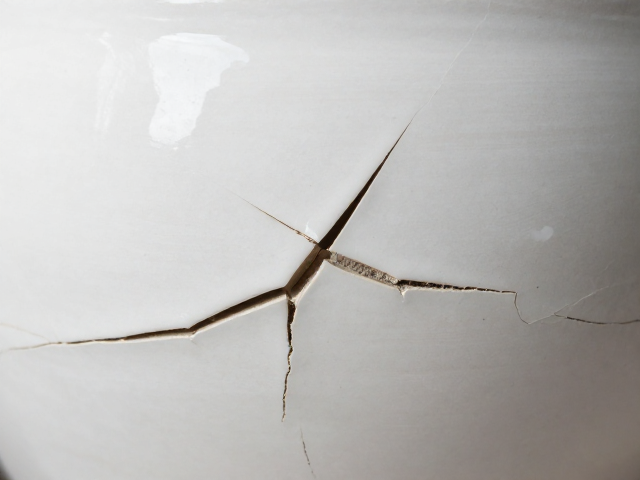

残余应力一旦超过坯体材料的抗拉强度极限，微观裂纹便会迅速扩展并贯通。特别是在厚壁制品或异形部件中，应力集中现象尤为明显，细微的应力释放往往以肉眼难以察觉的初始微裂纹形式存在。随着后续工序的进行，这些隐性缺陷在遇到外部机械冲击或温度骤变时，极易诱发突发性开裂，表现为从坯体内部向表面延伸的蛛网状裂纹，严重破坏产品的结构完整性。
含水率过高的破坏性影响
坯体含水率过高会直接削弱颗粒间的结合力，导致干燥收缩率异常增大。当坯体内部水分含量超出临界值，水分在蒸发过程中需要克服更大的毛细管力，这不仅延长了干燥时间，还使得坯体在收缩过程中承受巨大的拉应力。若此时环境湿度控制不当，表面干燥速度与内部水分扩散速度失衡，坯体表层与内部形成显著的含水率梯度，这种不均匀收缩是导致坯体扭曲、翘曲乃至开裂的主要诱因。
高含水率还会加剧坯体在烧成初期的结构脆弱性。在低温氧化阶段，结合水和部分结晶水的脱除若过于剧烈，会在坯体内部形成孔隙压力。如果坯体孔隙结构未能在前期充分稳定，这些压力无法通过微孔释放，便会直接作用于尚未完全烧结的骨架上。一旦孔隙压力与材料强度之间的平衡被打破，坯体便会在尚未进入高温烧结阶段前发生结构性断裂，形成贯穿性裂纹，使产品彻底报废。
应力与含水率的耦合效应
残余应力与高含水率并非孤立存在，二者在干燥和烧成过程中存在强烈的耦合放大效应。高含水率加剧了干燥过程中的不均匀收缩，进而加剧了残余应力的积累；而预先存在的残余应力则降低了坯体抵抗进一步收缩的能力，使得含水率变化引发的应力集中更容易突破材料强度阈值。这种恶性循环在快速干燥或高温急升阶段表现得尤为剧烈，微小的含水率波动可能因残余应力的放大作用，瞬间引发大面积崩裂。

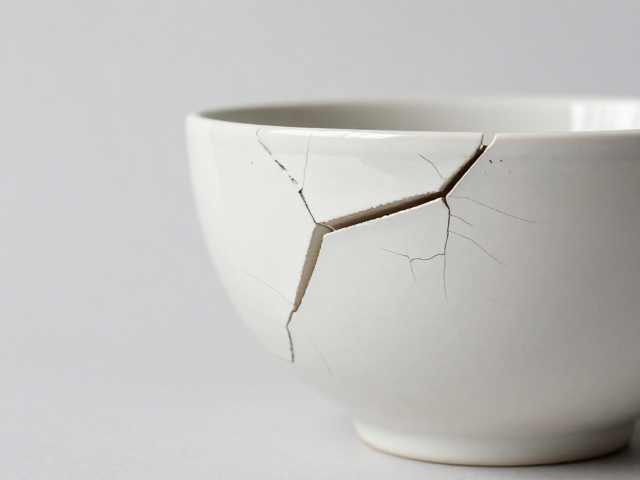

实际生产中，这种耦合效应常导致开裂形态具有隐蔽性和突发性。初期可能仅表现为坯体表面的微细发纹，随着含水率进一步降低或温度升高，残余应力释放，微裂纹迅速扩展为宏观开裂。这种现象在大型或复杂结构的陶瓷制品中尤为常见，因为其内部应力分布更为复杂，水分迁移路径更长，任何一环的失控都可能因耦合效应导致整体失效。因此，控制含水率的均匀分布以及优化干燥曲线以释放残余应力，是防止此类缺陷的核心工艺逻辑。
