裂纹釉烧成曲线的关键阶段解析
裂纹釉的成型核心在于釉层与胎体在冷却过程中产生的应力差异，这一过程严格受控于升温与降温的速率。在氧化或还原气氛下，坯体内部的有机质排出及碳酸盐分解需要稳定的温度区间，通常需控制在800℃至900℃之间进行充分的氧化烧成，以确保坯体结构稳定，避免后续因气体逸出导致的釉面针孔或爆裂。这一阶段的温度曲线平滑度直接决定了坯体的致密度，是后续釉层能够均匀附着的基础。
进入高温烧成阶段，温度需快速提升至釉料熔融点，一般陶瓷原料的熔融区间集中在1250℃至1280℃之间。在此高温下，釉料完全玻化，形成连续的玻璃相网络。烧成曲线的斜率在此处至关重要，过快的升温会导致坯体内部应力集中，而过慢则可能引起釉面流淌过度，破坏预设的裂纹形态。精确的热工曲线管理，确保了釉层在熔融状态下的粘度处于最佳区间，为冷却阶段的应力释放预留了物理空间。
膨胀系数匹配与应力控制机制
釉料与胎体的热膨胀系数差异是形成裂纹的根本动力，两者必须保持严密的数学对应关系。若釉的膨胀系数显著大于胎体，冷却时釉层收缩受阻，产生压应力，易导致釉面剥落或无裂纹；反之，若釉的膨胀系数小于胎体，釉层收缩幅度大，产生张应力，当应力超过釉层强度极限时，便会形成肉眼可见的网状裂纹。因此，原料配比如石英、长石、高岭土的比例需经过严密的计算，以微调膨胀系数，通常控制在相差0.1×10⁻⁶/℃至0.3×10⁻⁶/℃的微小区间内。
为了精准还原工艺，需对主要原料进行独立的膨胀系数测试。石英含量越高，釉层膨胀系数越大；长石中的碱金属氧化物则会降低膨胀系数。通过调整二氧化硅与氧化铝的比例，可以精细调节釉层的弹性模量。在实际生产中，常利用高温粘度计测定釉料在高温下的流动特性，结合冷却阶段的温度-时间曲线，计算出冷却过程中的热应力分布。只有当理论计算值与实际烧成后的釉面状态高度吻合，才能确保裂纹形态的稳定性，避免因批次间原料波动导致的开裂失败。
冷却速率对裂纹形态的精准调控

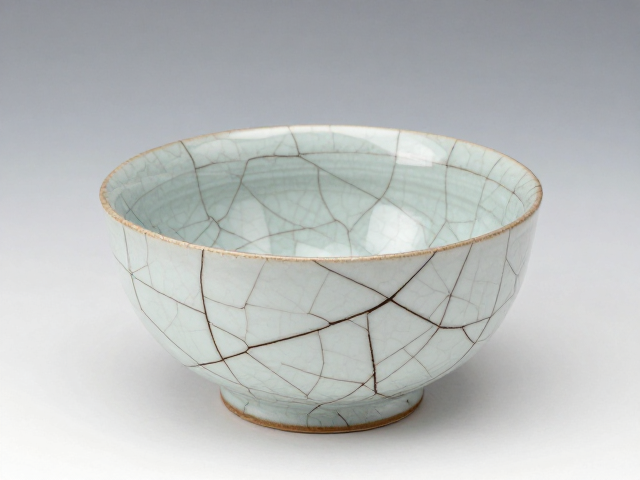

冷却阶段的降温速率是决定裂纹粗细、深浅及分布密度的直接变量。在釉料从熔融态向固态转变的过程中，晶相的析出和玻璃相的结构重排对温度变化极为敏感。快速降温通常导致釉层内部形成较细密、均匀的裂纹网络，因为快速冷却限制了晶体的生长，使应力以微观裂纹的形式迅速释放。相反，缓慢降温或设置保温平台，往往促使釉层中析出微晶，这些微晶能够桥接裂纹，使裂纹变得粗犷、深邃，甚至出现“金丝铁线”般的视觉效果。
针对防裂与造型需求，冷却曲线需设置多个控温节点。例如，在1000℃至800℃区间设置缓冷带，允许釉层进行初步的应力松弛，防止因温差过大导致胎釉分离。随后在600℃以下快速降温，锁定裂纹形态。具体的降温速率需根据窑炉的热工性能进行标定，现代电窑或燃气窑可通过程序控制，实现每分钟下降5℃至20℃的精准调节。这种对冷却曲线的微调，使得工匠能够像演奏乐器一样，通过温度变化的节奏，演绎出千变万化的裂纹艺术。
防裂工艺中的原料预处理与施釉规范
原料的细度与混合均匀度直接影响釉层的均匀性，进而影响裂纹的分布。若原料研磨细度不足，颗粒间存在空隙，烧成时易形成局部应力集中点，导致不可控的大块崩裂。通常要求釉料研磨至指定目数，并通过过筛去除杂质，确保釉浆中无粗颗粒。此外，釉浆的比重需控制在既定范围内，过稠会导致釉层过厚，冷却时应力过大而自爆；过稀则釉层太薄，难以形成明显的裂纹效果。
施釉过程中的厚度一致性是防裂的关键环节。采用浸釉、荡釉或喷釉等工艺时，需保持坯体吸水率稳定，确保釉层厚度均匀。对于复杂器型，需调整釉浆触变性，防止流釉或积釉。积釉处冷却时应力释放不均，极易产生横向裂纹或釉面塌陷。烧成前，坯体需彻底干燥，含水率控制在1%以下，避免水分在高温下急剧汽化，破坏坯釉界面。通过严格的原料处理与施釉规范，从物理结构上消除可能导致开裂的隐患，确保裂纹釉在烧成过程中应力释放的可控性与艺术表现力。
