茶洗不渗水的核心在于泥料致密度与含水率的精准控制
茶洗作为紫砂或陶土器皿中常见的辅助器具，其防渗漏能力直接取决于胎体的微观结构。传统古法拉坯工艺中，泥料的炼制是决定成品成败的第一步。选用经过反复陈腐、淘洗的原矿泥料，能确保颗粒细腻且无杂质。在揉泥环节，工匠需通过手工挤压排出泥料内部的气泡，这一过程被称为“挤泥”，它能显著提升泥料的致密度。若泥料中残留空气，在高温烧制时气体膨胀极易导致胎体出现微细裂纹，进而引发渗水现象。因此，泥料的均匀性与无气孔状态，是不渗水的第一道防线。

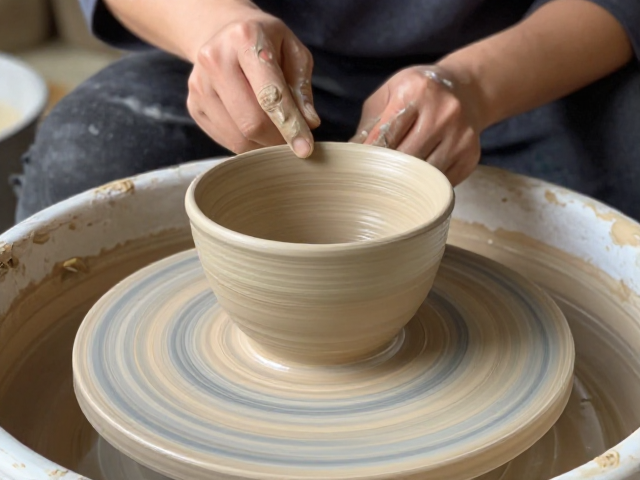

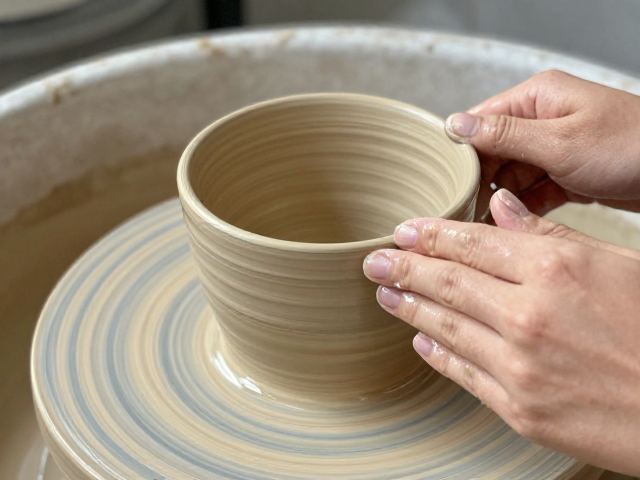

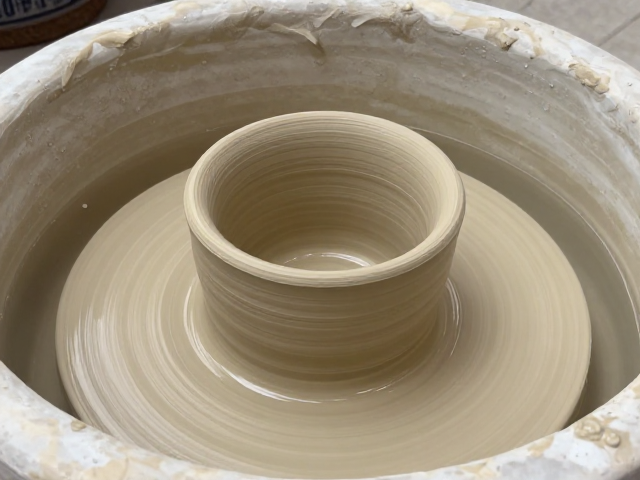

成型过程中，泥片的厚度与湿度必须保持高度一致。古法拉坯讲究“手随泥走”，工匠在旋转的辘轳上通过指尖力度控制器壁厚度。过薄的部位在干燥和烧制时收缩率不均，容易形成结构性弱点；过厚则可能导致受热不均，产生隐性裂纹。通常，茶洗底部的泥片需略厚以支撑整体结构，而口沿部分则相对轻薄。工匠需凭借经验感知泥料的手感，当泥料含水率控制在12%-15%左右时，可塑性最佳，此时成型出的坯体结构紧密，为后续不渗水奠定物理基础。
精洗与压光是消除表面微孔的关键步骤
拉坯成型后的坯体表面往往存在细微的颗粒感和孔隙，这些肉眼难辨的微孔是水分渗透的主要通道。古法工艺中，精洗（又称“赶光”）是提升致密度的核心工序。工匠使用牛角片、竹片或光滑的石片，在坯体半干状态下反复刮压表面。这一动作不仅能去除表面的浮泥，更能通过物理挤压作用，迫使泥料颗粒重新排列并紧密贴合，从而封闭表面微孔。对于茶洗内部，需特别注意底足与器身的连接处，此处应力集中，需重点加压，确保无裂隙残留。
压光的力度与次数需根据泥料特性灵活调整。质地较粗的泥料需增加压光次数，以弥补颗粒间隙；质地细腻的泥料则需控制力度，避免过度挤压导致坯体变形或产生内应力。在压光过程中，工匠需保持手部稳定，动作连贯，确保每一寸表面都经过均匀处理。经过充分精洗的坯体，表面呈现出温润如玉的光泽，触感细腻无砂感。这种经过物理致密化处理的表面结构，能有效阻挡液体渗透，是古法茶洗实现不渗水的重要技术手段。
阴干与烧制过程中的应力释放决定最终品质
成型并精洗后的坯体需进入严格的阴干程序。快速干燥会导致水分蒸发不均，坯体内部产生巨大应力，进而引发开裂或隐性缺陷。古法阴干通常选择在通风良好但无直射阳光、无强风的环境中进行，历时数天至数周，视环境湿度而定。在此期间，坯体水分缓慢均匀散失，泥料颗粒间的水膜张力使结构进一步紧实。工匠需定期检查坯体状态，若有局部干燥过快，需用湿布遮盖调节，确保整体收缩率一致，避免因应力集中导致微观裂纹。
烧制过程是泥料发生物理化学变化的关键阶段。茶洗通常采用高温烧制，温度需缓慢升至1100-1200摄氏度（视泥料而定），并保温一段时间。在高温下，泥料中的石英、长石等矿物发生熔融，形成玻璃相，填充颗粒间的空隙，使胎体更加致密坚硬。烧制过程中，升温曲线需平缓，避免温度骤变导致坯体开裂。冷却阶段同样重要，需缓慢降温，防止热震损伤。经过完整烧制程序的茶洗，胎体烧结充分，吸水率极低，从而实现真正的不渗水效果，这也是古法工艺历经千年仍被推崇的技术精髓。
