练泥设备怎么选：从产能与泥料特性匹配
选购练泥设备时，核心逻辑在于明确生产规模与泥料物理特性的匹配度。小型工作室或独立创作者通常面临每月数百件的生产需求，真空练泥机是主流选择，其通过螺旋绞龙挤压排出空气，能显著提升泥料致密度。对于这类场景，关键在于关注真空度指标与挤出压力，真空度越高，泥料内部气泡越少，烧制后出现爆点或开裂的风险越低。一般家用或小型作坊级设备，处理能力在每小时100-300公斤区间，需根据实际泥料湿度调整电机功率，避免高湿度泥料导致电机过载。
大规模陶瓷生产线则需考虑连续作业能力与自动化程度。大型双轴搅拌机配合真空练泥机形成流水线作业，能应对吨级原料处理需求。在此类配置中，泥料的水分均匀性至关重要，双轴搅拌通过反向旋转叶片，确保泥浆与干粉混合均匀，避免局部干湿不均导致的变形。此外，设备材质需具备耐磨性，长期处理高岭土或石英砂等硬度较高的原料时，搅拌叶片与筒体内壁易产生磨损，选用耐磨合金钢或经过特殊表面处理的材料能延长设备寿命，降低长期运维成本。

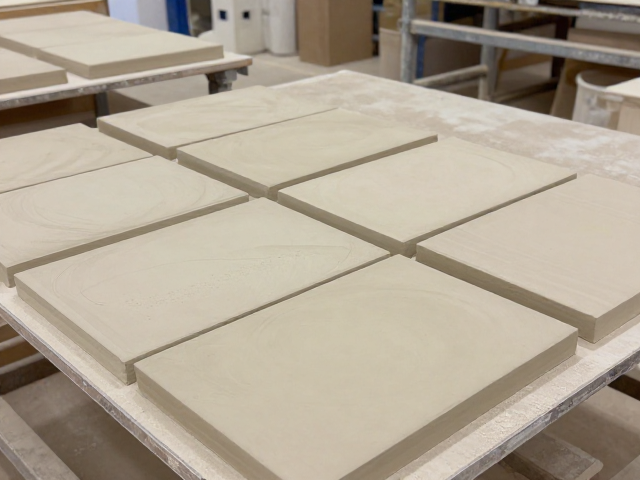

泥板制作技巧：控制水分与应力释放
泥板制作的质量直接取决于泥料的含水率控制，理想范围通常维持在15%-18%之间。这个区间内的泥料既具备足够的可塑性便于成型，又不会因水分过高导致干燥收缩率过大。在揉泥环节，需采用“挤揉法”而非简单的团揉，通过双手交替挤压泥团，使泥料内部颗粒排列更加紧密且方向一致，这有助于减少烧制过程中的变形。揉泥时间需根据泥料种类调整，高岭土基泥料需较长时间排气，而膨润土含量较高的泥料则需适度缩短揉泥时间以防过度细化导致强度下降。
成型过程中，应力释放是防止泥板开裂的关键。使用滚压法制作泥板时，滚筒力度需均匀，避免局部过薄或过厚。若泥板表面出现细微裂纹，通常是因为干燥速度过快或内部应力未消除。可在成型后覆盖湿布或放入保湿箱中缓慢干燥，使水分均匀蒸发。对于需要拼接的泥板结构，接合处需进行刮毛、刷泥浆处理，确保结合面紧密。干燥环境应保持通风但避免直吹风，温湿度波动过大会导致泥板内部产生隐性裂纹，这些裂纹在后续修坯或烧制阶段极易引发断裂。
装窑前关键检查：结构完整性与干燥度
装窑前的干燥度检查是防止烧制事故的第一道防线。泥件必须达到“指触无凉感”且敲击声音清脆的状态，这意味着内部自由水已基本排出。对于大件或厚壁作品，需延长干燥时间或使用除湿设备辅助，确保内外干燥均匀。若泥件内部残留水分，在高温烧制时迅速汽化膨胀，极易导致作品炸裂。检查时需重点关注接缝处、底部及厚薄连接部，这些部位水分不易散发，常因干燥不均产生隐裂。
结构完整性检查需结合视觉观察与物理测试。仔细查看泥板表面是否有因干燥过快产生的龟裂，以及拼接处是否牢固。对于立体造型，需确认重心是否稳定，避免装窑后因重心偏移导致倾倒。检查窑具（匣钵、支柱）是否清洁无异物，裂纹或破损的窑具会导致受热不均，甚至在高温下坍塌污染作品。此外，需确认窑炉内部温度传感器位置是否准确，热电偶是否清洁，以保证温控系统的准确性。任何细微的瑕疵在装窑前都应被修正，因为一旦入窑，修补将变得不可能。
