陶艺收缩率的物理机制与计算逻辑
陶艺在烧制过程中发生的体积变化，本质上是坯体内部水分蒸发、有机物燃烧以及矿物相变共同作用的结果。这一物理过程不可逆转，且直接决定了成品尺寸与模具或设计稿之间的偏差。通常，黏土在干燥阶段失去自由水和部分结合水，而在高温烧成阶段，黏土矿物结构重组导致晶格间距变化，从而形成最终收缩。不同矿物成分的黏土，如高岭土、膨润土或球土，其收缩特性存在显著差异，高岭土通常收缩率较低，而含有较多蒙脱石成分的黏土则表现出极高的收缩潜力。
为了精确控制成品尺寸，创作者需要建立严密的收缩率计算模型。一般经验数据表明，素烧收缩率通常在3%-5%之间，而经过釉烧后的总收缩率可能达到8%-12%，具体数值高度依赖于黏土配方和烧成温度。若设计稿尺寸为10厘米，在预估收缩率为10%的情况下，制作坯体时应预留约11.1厘米的尺寸。这一计算并非静态常数，同一批次黏土在不同含水率下成型，其收缩行为也会有所波动，因此，通过制作标准试片进行实测是获取准确收缩数据的唯一可靠途径。
裂纹产生的应力来源与微观结构分析

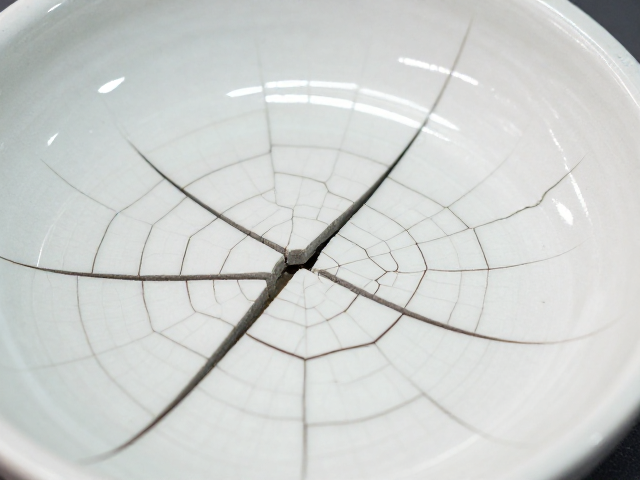

裂纹的形成源于坯体内部应力超过了其结构强度，这种应力主要来源于收缩不均和温度梯度。当坯体各部分干燥或冷却速度不一致时，局部区域会产生拉应力或压应力。例如，厚薄交界处往往因为水分蒸发速率不同，导致厚部收缩滞后，从而在交界处形成张力集中点，进而引发开裂。此外，釉料与坯体的膨胀系数不匹配也是关键诱因，如果釉层的膨胀系数远大于坯体，冷却过程中釉层受到巨大的压应力，极易导致釉面开裂或剥落。
微观结构层面的缺陷会加剧裂纹的扩展。坯体中残留的气泡、未完全分散的颗粒团聚或干燥过程中形成的微裂纹，在高温下会成为应力集中的裂纹源。当烧制过程中温度上升过快，坯体内部水分迅速转化为蒸汽，若排气不畅，蒸汽压力无法及时释放，便会撑开坯体结构，形成针孔或爆裂。这种由内部压力导致的裂纹通常呈现为贯穿性的大裂，严重破坏作品的完整性。因此，理解应力分布规律是预防裂纹的基础，必须从成型、干燥到烧制的每一个环节消除不均匀性。
干燥阶段的应力消除与工艺控制
干燥是裂纹产生的高发阶段，此阶段的核心任务是均匀去除自由水，避免因表面干燥过快而形成硬化层，阻碍内部水分向外迁移。采用阴干法，即在避风、温度恒定且湿度适宜的环境中缓慢干燥，能有效减少表面与内部的湿度梯度。对于大型或厚壁作品，可使用塑料薄膜覆盖非关键部位，减缓水分蒸发速度，确保整体干燥速率一致。定期检查坯体状态，避免局部积水或干燥不均，是防止早期裂纹的关键措施。
干燥过程中的支撑方式也会影响应力分布。坯体在自重作用下可能发生形变，若支撑点不合理，会在接触点产生额外的剪切应力。使用柔软的棉布或泡沫垫作为支撑，可以增加接触面积，分散压力，减少因局部受力过大导致的隐性裂纹。此外，对于经过精细修整的作品，表面可能因工具刮擦产生微观划痕，这些划痕在干燥收缩时可能扩展为可见裂纹。因此，在干燥前对坯体表面进行适度打磨，消除工具痕迹，有助于提高坯体的整体结构稳定性。
烧制过程中的升温曲线与排气策略
烧制过程中的升温曲线直接影响坯体的相变过程和应力释放。在100-200摄氏度区间，残留结合水大量排出，若升温过快，水汽急剧膨胀会导致坯体爆裂。因此，在此阶段应保持缓慢升温，并设置保温平台，让水分充分逸出。200-600摄氏度区间，有机物和碳素开始氧化燃烧，产生气体，若升温速度控制不当，燃烧产生的气体无法及时排出，会在坯体内部形成气孔或裂纹。此时应确保窑炉通风良好，促进废气排出。
高温阶段的升温策略需根据黏土特性灵活调整。在石英晶型转变点（约573摄氏度），石英体积发生突变，若升温过快，巨大的体积变化会导致坯体开裂。因此，在接近此温度时应设置保温段，让石英晶型转变平稳完成。此外，烧制过程中的气氛控制也会影响裂纹的产生。氧化气氛下，铁等金属氧化物充分氧化，坯体颜色较浅；还原气氛下，氧化物被还原，可能影响坯体强度和收缩行为。创作者需根据黏土配方和预期效果，精确计算升温速率和保温时间，以最小化热应力。
釉料膨胀系数匹配与釉层管理
釉料与坯体的膨胀系数匹配是控制裂纹的核心环节。当釉层的膨胀系数小于坯体时，冷却过程中釉层受到压应力，易导致釉面开裂；当釉层膨胀系数大于坯体时，釉层受到拉应力，易导致剥落或龟裂。因此，在配制或选择釉料时，必须计算其高温膨胀系数，确保其与坯体膨胀系数相近或略低。对于已知收缩率较高的坯体，应选用膨胀系数较低的釉料进行搭配，以平衡整体应力。
釉层的厚度对裂纹控制同样至关重要。过厚的釉层在冷却过程中产生的应力更大，更容易开裂；过薄的釉层则可能无法覆盖坯体缺陷，导致应力集中。一般建议釉层厚度控制在0.5-1毫米之间，具体数值需根据釉料配方和烧成温度进行调整。施釉时需确保釉层均匀，避免局部堆积或过薄。对于复杂造型的作品，可采用多次施釉的方法，每层施釉后干燥，以增强釉层与坯体的附着力，减少因应力不均导致的裂纹。
冷却阶段的应力释放与防裂技巧

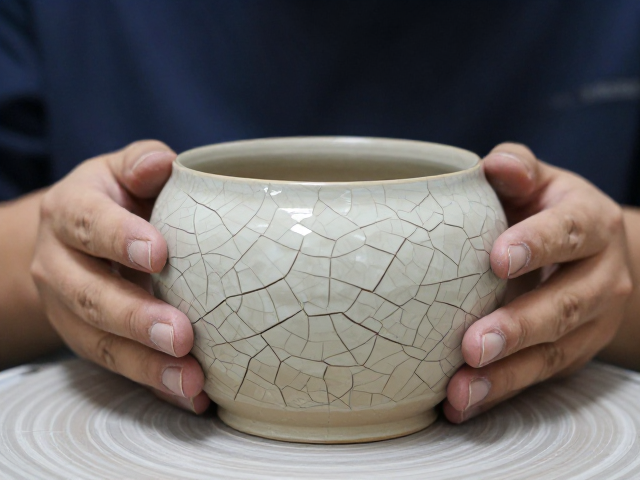

冷却阶段是釉面裂纹（如冰裂纹、龟裂纹）形成的关键时期。快速冷却会导致釉层表面迅速硬化，而内部仍处于高温状态，这种温度梯度会在釉层内部产生巨大的热应力。若冷却速率过快，这种应力可能超过釉层的强度极限，导致釉面开裂。因此，在釉料熔融后，应适当减缓冷却速率，特别是在釉料粘度较高的温度区间，让应力有时间释放。通过控制窑炉降温曲线，可以实现对釉面裂纹形态的精细调控。
对于希望完全避免裂纹的作品，可采用阶梯式降温策略。在釉料结晶或相变活跃的温度区间设置保温段，让内部应力充分松弛。此外，窑炉内的气流分布也会影响冷却均匀性。若窑炉内气流不均，作品不同部位冷却速度差异较大，容易形成应力集中点。因此，需确保窑炉密封良好，气流分布均匀，避免局部过冷或过热。对于大型作品，可采用多层码放或专用支架，减少因重力或热传导不均导致的变形和裂纹。
成品缺陷的修复与长期稳定性评估
即使经过严密的工艺控制，部分作品仍可能出现微小裂纹。对于结构性裂纹，通常难以通过简单修复恢复其原始强度，此类作品应视为结构缺陷品，不宜用于承重或频繁使用的场景。对于表面釉裂，若不影响结构完整性，可通过打磨抛光或填充专用树脂进行美化处理，但需确保填充材料与釉面兼容，避免后续脱落或变色。修复后的作品应重新评估其长期稳定性，确保在使用过程中不会因环境变化导致裂纹扩展。
长期稳定性评估涉及作品在不同环境条件下的表现。温湿度变化会导致坯体和釉层发生微小的膨胀和收缩，若两者膨胀系数差异较大，长期循环可能导致裂纹逐渐扩大。因此，在评估作品稳定性时，需模拟实际使用环境，观察其在干湿交替或温度变化下的表现。对于出口或跨境销售的作品，还需考虑运输过程中的震动和冲击，确保包装方式能有效保护作品，避免因外部应力导致裂纹产生。通过科学评估和合理修复，可以提升作品的实用价值和艺术表现力。
