泥料处理与成型工艺的基础逻辑
非遗陶瓷技艺中的杯罐器皿成型，核心在于对泥料可塑性的精准把握。传统手工拉坯或模印成型前，泥料需经过严密的练泥工序，以排除内部气泡并均匀分布水分。这一过程直接决定了坯体在干燥与烧制过程中的应力分布，若泥料含水率不均，极易在成型后出现开裂或变形。现代技艺融合中，许多匠人引入了电子水分测定仪，将泥料含水率严格控制在18%-22%之间，这一数据区间能确保泥料既具备足够的粘性应对复杂造型，又拥有适宜的硬度以维持坯体结构。

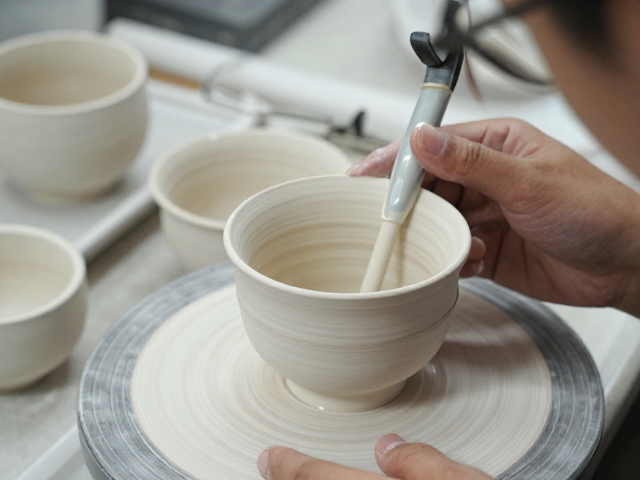

成型环节不仅是形态的构建，更是器物骨架的塑造。对于杯罐类器皿，器壁的厚度均匀性至关重要，过厚会导致受热不均而炸裂，过薄则易碎且缺乏质感。传统拉坯技艺中，匠人通过指尖力度与转速的配合，实时感知泥壁厚度。在融合技艺中，辅助工具如定厚规被广泛使用，配合高精度卡尺进行抽检，确保每一件成品器壁厚薄差异控制在1-2毫米以内。这种对物理结构的精细化控制，为后续施釉和烧制奠定了坚实基础，避免了因结构缺陷导致的成品率低下。
釉料配制与施釉技术的精准调控
釉面的均匀控制始于釉料的科学配制。釉料由长石、石英、高岭土等矿物原料及助熔剂组成，其化学成分直接影响釉面的光泽度、色泽及抗热震性。在非遗技艺融合中，实验室级别的化学分析被引入釉料研发，通过X射线荧光光谱仪检测原料成分，确保每批次釉料的化学配比高度一致。例如，氧化铁含量通常控制在1%-3%以呈现青黑或褐黄色调，而氧化钴含量则需精确至0.5%-1%以获得稳定的蓝色釉面。这种数据化的管理消除了传统经验主义带来的色差波动。
施釉环节决定了釉面最终的视觉效果与物理性能。常见的施釉方法包括浸釉、荡釉和喷釉，不同方法适用于不同器型。对于杯罐类器皿，浸釉法能保证内外壁釉层厚度一致，通常将坯体浸入釉浆中3-5秒，通过提升速度控制釉层厚度在0.2-0.5毫米之间。喷釉法则适用于复杂造型或需要局部渐变效果的器物，通过调节喷枪气压和移动速度，实现釉面的均匀覆盖。施釉后需静置干燥，使釉层水分自然挥发，避免直接入窑导致釉面起泡或流釉。
烧成曲线与窑炉温控的艺术
烧成过程是陶瓷从物质形态向艺术形态转变的关键阶段，温控曲线的精确执行决定了釉面的最终表现。现代窑炉多采用程序控温系统，可设定升温、保温、降温的各阶段参数。以常见的釉烧为例，升温阶段需缓慢进行，特别是在300℃-600℃区间，需排除坯体内的残余水分和有机质，升温速率控制在10-15℃/分钟，以防坯体开裂。进入高温阶段后，温度需迅速升至1200℃-1300℃（根据釉料配方调整），此时釉料熔融形成玻璃相，保温时间通常为10-20分钟，以确保釉面流平且无针孔。
窑内气氛的控制对釉面发色有着决定性影响。氧化气氛下，釉料中的金属氧化物呈现鲜艳色彩，如铜呈红色，铁呈黄色；还原气氛下，铁元素被还原为氧化亚铁，呈现青绿色调。非遗技艺融合中，匠人通过调节助燃空气与燃料的比例，精确控制窑内氧含量。例如，在烧制青瓷时，需在高温阶段维持较强的还原气氛，使窑内一氧化碳浓度达到一定水平，随后迅速冷却以锁定釉面颜色。这种对气氛的动态管理，使得釉面呈现出如玉般的质感，而非简单的色彩堆砌。
成品检测与瑕疵成因分析

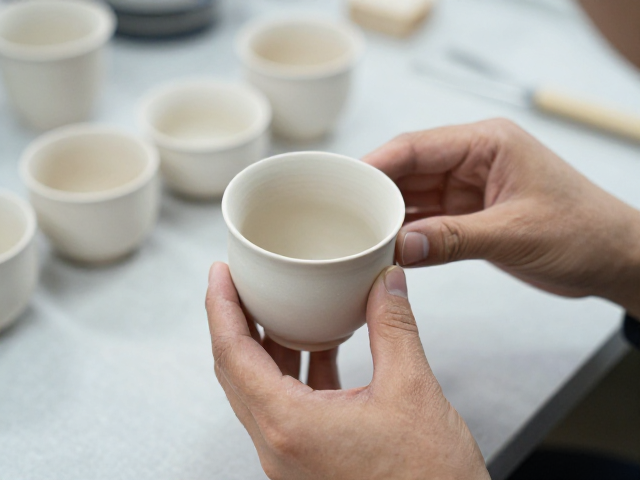

成品出炉后，需经过严密的质量检测，以确保每一件器皿符合非遗技艺的标准。外观检测主要观察釉面是否光滑、色泽是否均匀、有无针孔、气泡或裂纹。物理性能检测则关注器物的吸水率和抗热震性。对于杯罐类器皿，抗热震性测试通常采用急冷急热法，将器皿从高温状态迅速投入冷水中，观察是否破裂。合格产品需在经历5-10次急冷急热循环后无裂纹，这反映了坯釉结合力及内部应力的控制效果。
瑕疵分析是提升技艺的关键环节。釉面流釉通常因施釉过厚或烧成温度过高导致，可通过减少施釉时间或降低最高温度解决；釉面缩釉多因坯体表面未清理干净或釉料配方中助熔剂过量引起，需加强坯体清洁或调整釉料配比；坯体开裂则与干燥不均或成型应力过大有关，需优化干燥环境湿度并改进成型手法。通过系统性记录每次烧制的数据与瑕疵类型，匠人可逐步建立数据库，分析不同变量对成品质量的影响，从而不断优化工艺流程，实现非遗陶瓷技艺的标准化与个性化平衡。
