冰裂纹釉陶艺包挂的自然阴干核心逻辑

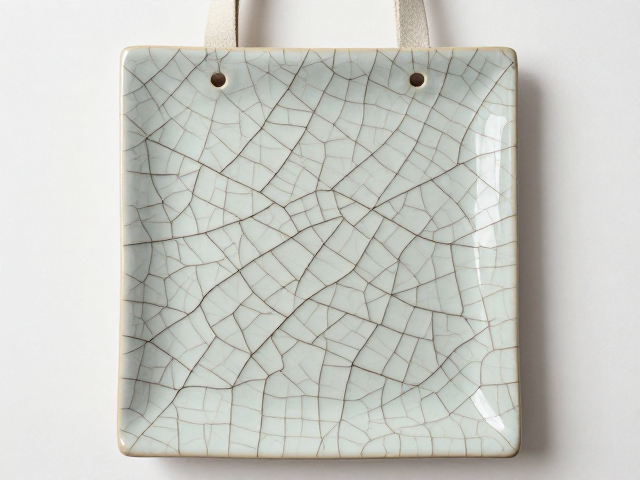

冰裂纹釉的核心魅力在于其釉面在冷却过程中产生的细微裂纹，这种视觉上的“残缺美”高度依赖于坯体与釉层在干燥过程中的应力释放。制作包挂时，由于器型较小且通常壁厚较薄，水分蒸发速度快，若环境湿度波动过大或通风过强，极易导致坯体收缩不均，进而引发开裂或变形，直接破坏冰裂纹的生成基础。因此，自然阴干并非简单的放置，而是控制水分梯度变化的物理过程，旨在让坯体内部水分缓慢向外迁移，保持整体结构的稳定性。
在操作初期，需将成型后的陶泥包挂置于无直射光、无强风对流的环境中。此时的关键在于维持环境湿度的相对稳定，避免局部干燥过快导致表面硬化而内部潮湿，这种内外差异会产生巨大的内应力。对于素坯而言，完全干燥通常需要数天至一周的时间，具体时长取决于当地气候条件及陶泥的配方比例。在此阶段，切勿用手触摸或移动坯体，以免破坏尚未形成足够强度的物理结构，确保每一处釉面在后续烧制前都能保持均匀的含水率。
环境控制与干燥周期的精准把握
环境温湿度是决定冰裂纹成败的外部变量。理想的阴干环境温度应保持在15℃至25℃之间，相对湿度维持在50%-70%区间。若环境过于干燥，可使用加湿器辅助，或在干燥箱内放置湿布调节微气候；若环境潮湿，则需加强空气流通，但需避开风扇直吹坯体。对于小型包挂，建议采用“阶梯式干燥法”，即在成型后前24小时保持极高湿度，随后每隔24小时略微降低湿度，直至完全干燥。这种渐进式的脱水过程能显著降低釉面起皮或剥落的风险。
判断包挂是否完全干燥，可通过听觉与触觉双重验证。轻轻敲击干燥完成的坯体，声音应清脆响亮，若声音沉闷则内部仍有水分；同时观察坯体颜色，完全干燥的素坯通常呈现均匀的灰白色或土黄色，无深色水渍斑块。对于带有复杂雕刻或厚薄不均的包挂设计，需额外延长阴干时间，因为厚实处水分难以排出，容易在烧制时因水分急剧蒸发导致炸裂。务必确保每一处细节达到“指叩有声、手触无凉感”的标准，方可进入下一工序。
釉料配比与冰裂纹形成的微观机制

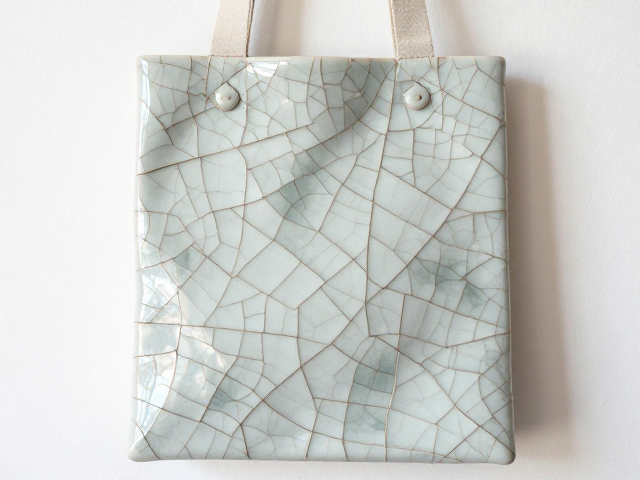

冰裂纹的形成原理源于釉料与胎体在冷却过程中热膨胀系数的差异。当釉料中的氧化铝含量较低，而氧化硅含量适中，并添加适量的长石或石英时，釉层在高温烧制后会处于张应力状态。随着温度降低，釉层收缩幅度大于胎体，当应力超过釉层的抗拉强度时，釉面便会产生细微裂纹。对于包挂这类小件器物，釉料的流动性需经过精确计算，过稀会导致流釉，过稠则裂纹不明显。传统配方中，常通过调整石灰石或草木灰的比例来微调釉面的结晶与裂纹形态。
在实际调配釉浆时，需确保釉料颗粒细腻，过筛目数通常控制在80-120目之间，以保证釉面均匀平整。釉浆的比重需控制在规定的范围内，一般建议为1.6-1.7g/cm³，具体数值需根据所用陶泥的吸水率进行调整。施釉时可采用浸釉或刷釉两种方式，包挂因形状不规则，刷釉能更好地控制厚薄，但需避免刷痕过深影响裂纹均匀度。釉层厚度直接影响裂纹的疏密与颜色深浅，较厚的釉层通常裂纹更细密，而较薄的釉层裂纹则较为粗犷。
烧制工艺与裂纹定型的关键步骤
烧制过程是冰裂纹最终定型的关键时刻。升温阶段需缓慢进行，特别是在300℃至600℃区间，坯体中残留的结晶水及有机物需彻底排出，过快升温会导致坯体爆裂。进入釉熔阶段后，温度需迅速升至1200℃-1280℃（视陶泥种类而定），使釉料充分熔融并包裹胎体。此时，釉层处于液态，流动性增强，为后续冷却时的应力释放做准备。保温时间不宜过长，以免釉面过度流淌或气泡过多，影响裂纹的清晰度。

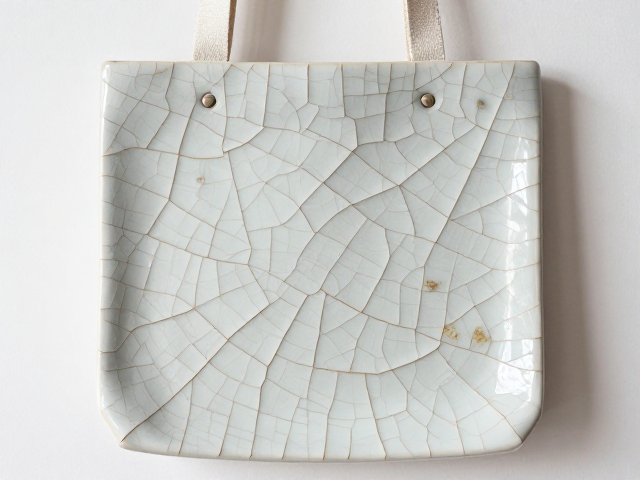

冷却阶段是冰裂纹形成的决定性时刻。降温速度需经过精心计算，通常采用自然冷却或控制窑炉降温速率。当温度降至800℃以下时，釉层开始固化，由于釉与胎的热膨胀系数差异，釉面开始产生微裂纹。若冷却过快，裂纹可能过粗且易脱落；若冷却过慢，裂纹可能愈合或变得不明显。部分工艺会在降温至300℃左右时进行“急冷”处理，通过快速降温进一步加剧应力，形成更明显的冰裂效果。烧制完成后，需待窑温完全降至室温方可开窑，取出包挂进行清洗和打磨。
后期处理与手作质感的最终呈现

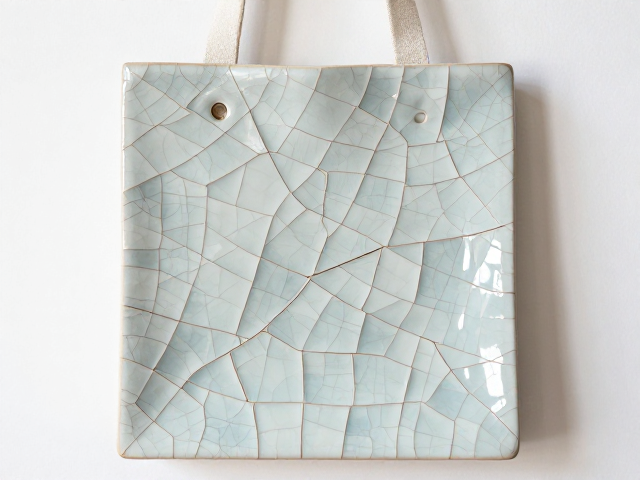

烧制完成后的冰裂纹包挂表面可能附着窑汗或杂质，需使用软毛刷和清水轻轻清洗，避免使用硬质工具刮擦，以免破坏脆弱的裂纹结构。清洗后，包挂需再次自然阴干，确保内部水分完全蒸发。此时，冰裂纹的纹理已完全显现，呈现出如冰面碎裂般的自然美感。对于追求极致手感的制作者，可使用细砂纸（800-1000目）对包挂边缘进行轻微打磨，去除毛刺，但需避开裂纹密集区域，以防裂纹扩大。

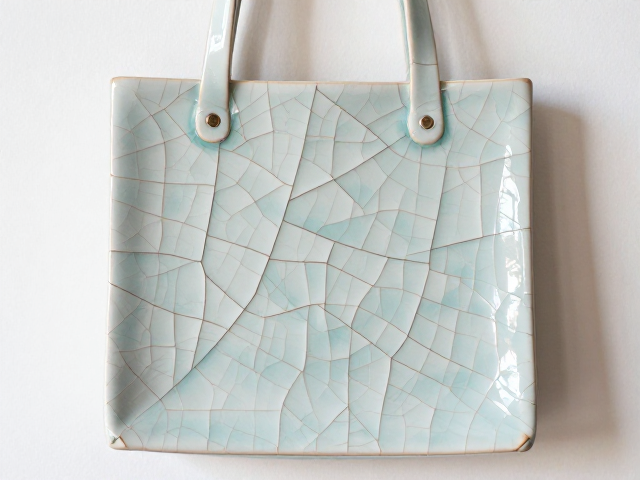

在包挂的组装环节，建议选用天然材质的挂绳，如棉麻绳或真皮绳，以呼应陶艺的自然质朴感。打孔时需使用金刚石钻头，并在打孔处涂抹少量胶水加固，防止受力时崩裂。包挂作为日常配饰，其表面会频繁接触汗水、油脂及化妆品，这些物质可能渗入裂纹中，长期积累可能导致颜色变深或纹理模糊。因此，日常佩戴后建议用干布擦拭表面，避免长时间浸泡在水中或接触强酸强碱物质，以维持冰裂纹釉面的持久光泽与独特质感。
