刻线纹样的几何逻辑与工具掌控

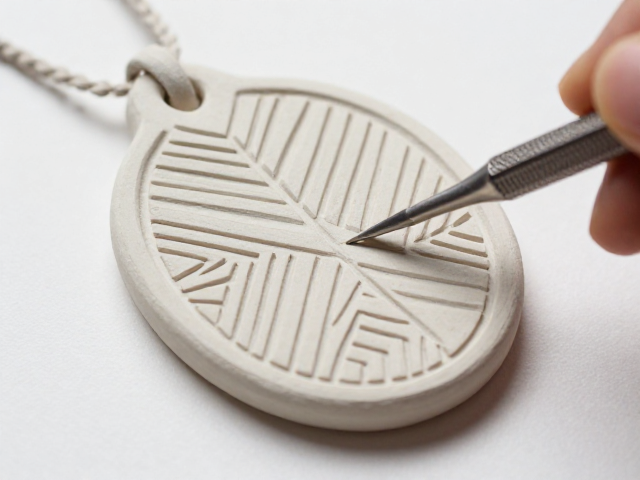

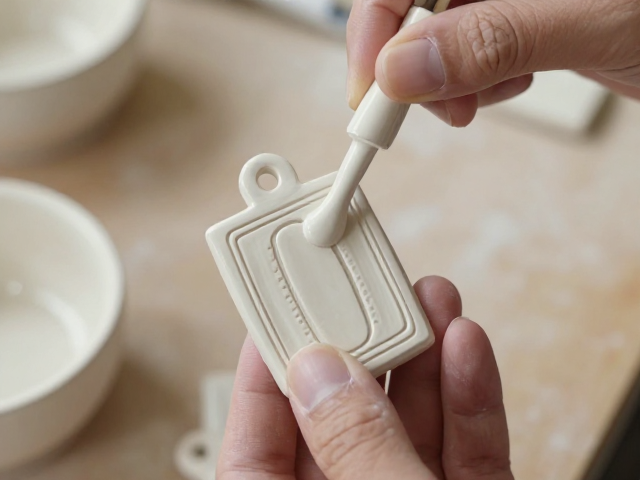

陶艺挂坠的视觉张力往往源于表面肌理的细腻变化，刻线纹样是构建这种层次的核心手段。使用尖锥笔、针笔或自制金属刮刀，在皮革硬度的坯体阶段进行雕刻，能确保线条边缘清晰且不易塌陷。对于几何纹样，如菱形格或平行线，需借助直尺或模板辅助，保持间距的均一性；若追求自由流畅的波浪或藤蔓形态，则需依靠手腕的稳定性，通过旋转坯体而非移动手部来维持线条的连贯。线条的深度控制至关重要，过浅容易在施釉后模糊不清，过深则可能导致烧制时应力集中引发断裂，通常建议深度控制在1-2毫米之间，以保留足够的釉料填充空间。
不同泥料对刻线的表现力有着显著差异。高岭土质地细腻，适合表现极细密的工笔式线条，而含有粗颗粒的陶土或紫砂泥，则更适合粗犷有力的凿刻风格，利用颗粒感增强纹理的立体效果。在操作过程中，需时刻注意坯体的干燥程度，过湿会导致泥屑粘连，破坏线条整洁度；过干则容易崩茬。实际操作中，可先用湿海绵清理刻痕内的泥屑，确保沟槽内部干净，为后续的上釉步骤提供完美的基底，这种对材料特性的精准把握，是提升作品工艺质感的关键环节。
釉料配比与浸釉手法的微观控制
上釉并非简单的涂抹，而是釉料颗粒在坯体表面的重新分布与融合。配制釉浆时，需精确计算釉料粉、水及悬浮剂（如羧甲基纤维素钠CMC）的比例，一般釉浆比重控制在1.4-1.5g/cm³左右较为适宜。比重过稀，釉层过薄，烧成后光泽度不足且易露胎；比重过稠，釉层过厚，高温下极易产生流釉、积釉或开裂。搅拌时需充分均匀，静置陈腐一段时间以消除气泡，确保釉浆具备稳定的悬浮性，这是获得均匀釉面的先决条件。
浸釉法是制作挂坠最常用的技巧，其核心在于控制浸没时间与取出速度。将挂坠垂直浸入釉浆中，时间通常在1-5秒之间，具体取决于挂坠的厚度与吸水性。取出时动作需平稳，避免抖动导致釉液分布不均。对于带有复杂刻线的挂坠，浸釉后需立即用湿海绵轻轻擦拭刻线顶部，防止釉料堆积覆盖纹路，从而保持刻线的清晰度。若需实现渐变或分层效果，可采用刷釉或喷釉的方式，通过控制涂层厚度，利用釉料在高温下的流动性差异，营造出丰富的视觉层次。
烧制过程中的窑温曲线与釉面反应
釉面的最终呈现，取决于烧制过程中温度曲线与釉料化学成分的相互作用。对于常见的低温釉（800-1000℃）或中温釉（1050-1250℃），升温速率需平稳，避免坯体内水分或有机物急剧挥发导致坯体开裂。在釉料开始熔融的温度区间（即液相生成阶段），需保持足够的保温时间，通常为10-15分钟，这有助于釉面流平，消除针孔与橘皮现象，形成光滑致密的玻璃质层。不同窑炉（电窑、气窑、柴窑）的热场分布不同，需根据实际窑位调整挂坠的摆放位置，确保受热均匀。
釉料中的金属氧化物在高温下会发生复杂的氧化还原反应，直接影响色彩与质感。例如，氧化铁在高温下呈现褐色或红色，而在还原气氛中可能呈现青色；铜元素在氧化气氛下呈绿色，还原气氛下呈红色。通过调整窑炉气氛或添加少量金属氧化物，可以创造出独特的釉面效果，如结晶釉的斑驳纹理或开片釉的冰裂效果。烧制结束后，需自然冷却至室温再取出作品，骤冷可能导致釉面开裂或坯体变形。观察冷却过程中的釉面变化，有助于积累经验，理解不同配方在热力学过程中的行为特征，从而不断优化工艺参数。
后处理与成品养护的艺术
烧制完成后的挂坠表面可能残留少量釉渣或不够光滑，适度的后处理能显著提升成品的精致度。使用细砂纸（如800-1000目）轻轻打磨釉面，特别是刻线底部可能存在的釉料堆积处，可增强线条的立体感与清晰度。打磨时需力度均匀，避免过度磨损导致釉面失光。若追求哑光效果，可保留轻微打磨痕迹；若追求镜面光泽，需使用抛光膏配合软布进行精细抛光，直至表面呈现均匀的光泽。
成品挂坠的日常养护需注意避免剧烈碰撞与化学腐蚀。虽然经过高温烧制的陶瓷釉面具有较好的化学稳定性，但长期接触强酸强碱或硬物刮擦仍可能造成损伤。清洗时建议使用软布擦拭，避免使用粗糙清洁工具。在佩戴或展示时，应避免长时间暴露在强烈阳光下或高温环境中，以防釉面颜色因紫外线照射或热应力产生细微变化。通过细致的后期处理与科学养护，陶艺挂坠不仅能保持初始的艺术美感，更能随时间推移展现出温润古朴的质感，成为兼具实用与审美的手作艺术品。
