低温贴花技法的核心定义与材料特性
低温贴花是德化白瓷装饰工艺中一种兼具效率与艺术表现力的技法，其核心在于将预先绘制或印刷好的釉上彩图案转移至经过素烧的瓷器表面，随后通过低温二次烧制完成固色。与传统的手工绘瓷相比，这种技法能够更精准地复现复杂细腻的线条与色彩层次，尤其适合在小型器物如茶杯、香插或微型摆件上实现高完成度的装饰效果。德化白瓷以其“中国白”的温润釉质著称，这种高白度、半透明的胎体特性，使得贴花图案在烧成后能呈现出独特的视觉通透感，图案与白瓷底色之间形成柔和而清晰的对比。
该技法所使用的花纸通常由承印纸、保护膜及彩色油墨组成，油墨成分多包含金属氧化物与玻璃粉，需严格控制烧成温度通常在700℃至850℃之间。这一温度区间低于釉烧温度，旨在使彩料熔融并附着于釉面，同时避免破坏原本洁白的瓷胎结构。在小型器物上操作时，由于器型小巧且曲面多变，花纸的柔韧性与附着力成为关键考量。材料需具备良好的抗撕裂性，以便在弯曲表面贴合时不产生褶皱或断裂，确保图案在后续烧制过程中不因应力释放而移位或变形，这是实现精细装饰的基础物理条件。
小型器物表面的预处理与贴花操作流程
小型德化白瓷器物在贴花前的表面处理直接决定最终成品的附着力与光泽度。素烧后的坯体表面需保持绝对清洁，无粉尘、油污或指纹残留，通常使用无水乙醇或专用清洁剂轻轻擦拭待贴区域，随后自然晾干。对于曲面较多的杯盏或瓶类，需根据器型剪裁花纸，注意预留适当的重叠边缘以便包裹。操作时，将花纸图案面朝上平铺，用软毛刷蘸取清水均匀湿润背纸，待背纸充分吸水变软后，轻轻滑入盛水的托盘，利用水的浮力与张力使花纸与背纸分离，再用湿布包裹花纸，排出空气，使其保持平整湿润状态，为转移做准备。

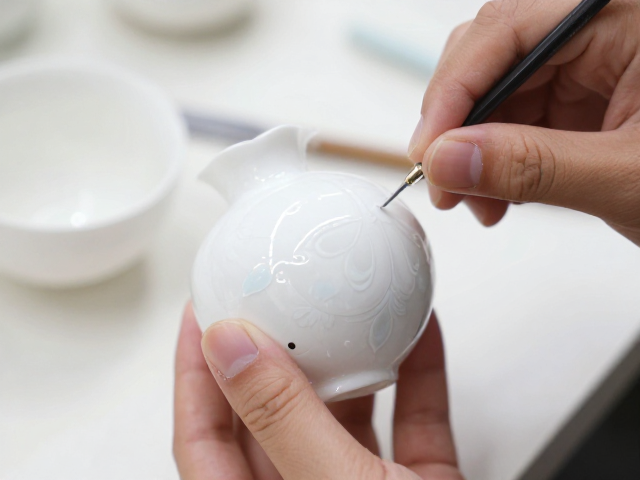

转移过程中，需严格把控花纸在器物的定位与贴合。将湿润的花纸轻轻覆盖于预处理好的瓷器表面，利用软布或海绵从中心向四周缓慢按压，挤出多余水分与气泡，确保图案与釉面紧密贴合，无空隙。对于小型器物的颈部、底部等难以操作的部位，可使用竹签或专用拨棒辅助调整位置，避免手指直接接触图案区域造成污染或位移。贴花完成后，需静置阴干，待背纸完全干燥脱落或按工艺要求揭去背纸，检查图案边缘是否整齐，有无破损或缺色现象，确认无误后方可进入烧制环节，这一过程的细致程度直接影响了小型器物装饰的精致度。
烧制工艺控制与成品缺陷规避
低温烧制是决定贴花成败的核心环节，温度曲线的稳定性与气氛控制至关重要。窑炉升温需平缓，避免温度骤升导致花纸油墨急剧挥发产生气泡或开裂。通常采用阶梯式升温，先以较低温度（如500℃）预热，使水分完全蒸发，再逐步升至目标烧成温度（700℃-850℃），并在此温度区间保温一定时间，使彩料充分熔融并与釉面结合。烧制过程中，窑内气氛应保持中性或微氧化，避免强还原气氛导致金属氧化物色彩失真或发黑。对于小型器物，因其受热面积小、升温快，需特别注意窑炉内的温差分布，合理摆放位置，确保每一件器物都能均匀受热，防止因局部过热导致彩料流淌或釉面变色。
成品出窑后，常需面对一些典型缺陷的规避与修复。常见的问题包括彩料脱落、色彩暗淡、图案模糊或出现针孔。彩料脱落多因贴花前表面清洁不彻底或烧成温度不足所致，需强化前处理与严格温控；色彩暗淡可能源于油墨老化或烧成时间过短，应选用高品质花纸并优化保温时长；图案模糊常因贴花时气泡未排尽或背纸残留，需提升操作精度；针孔则多由釉面杂质或烧成气氛不稳引起，需净化釉面及稳定窑炉环境。通过系统分析这些缺陷的成因，调整工艺参数，可有效提升小型德化白瓷贴花成品的良率与艺术表现力，使每一件小器物都能展现出精湛的工艺水准。
