窑变呈色釉发色不稳定的核心成因解析
窑变釉的发色逻辑建立在金属氧化物在高温还原或氧化气氛下的复杂化学反应之上，其中铁、铜、钴、锰等元素会因温度梯度、冷却速率以及窑内气氛的微小波动产生截然不同的呈色效果。这种不稳定性并非单纯的缺陷，而是高温液相流动与晶体析出共同作用的结果，当窑炉内的升温曲线出现偏差，或者釉料配方中的助熔剂比例失衡，釉面在熔融状态下的粘度变化会导致着色离子分布不均，进而使得原本预期的紫红、天青或月白等色泽出现深浅不一或色块混杂的现象。
从材料科学的角度审视，釉料的颗粒细度与混合均匀度直接影响了发色的稳定性。若研磨过程中球磨机时间不足或过细，釉料中的晶体结构未能充分解离，在高温下容易形成局部富集区，导致釉面出现斑点或色差。此外，施釉的厚度控制也是关键变量，厚釉层在熔融时流动性大，容易堆积产生流釉或积釉，使得该区域呈色深沉；而薄釉层则可能因胎体吸釉或熔融不充分导致发色浅淡甚至露胎，这种物理形态的差异进一步加剧了最终成品在视觉呈现上的不可控性。
口罩防护环境下工艺操作的关键控制点

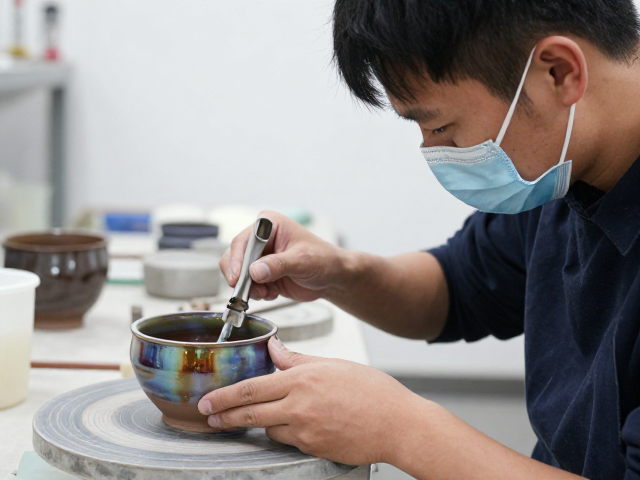

在实施施釉、修坯或检验等精细工序时，佩戴符合国家标准（如GB/T 32610）的防护口罩已成为行业常态，但这层物理阻隔对操作者的呼吸节奏和体温感知构成了额外挑战，进而间接影响工艺稳定性。操作者因口罩闷热产生的燥热感可能导致手部出汗，若未及时清洁，汗液中的盐分和油脂沾染釉面，会在烧成过程中形成针孔、气泡或釉面瑕疵，破坏釉层的致密性与光泽度。因此，建立严密的工装清洁流程，确保操作者手部干燥洁净，是维持釉面纯净度的第一道防线。
更为隐蔽的影响在于操作节奏的紊乱。长时间佩戴口罩可能导致操作者因缺氧感或闷热而加快动作频率，这种急躁的心态容易导致施釉手法不稳，如喷釉距离不均、刷釉次数过多或过少，直接造成釉层厚度波动。为了规避此类人为误差，工坊通常采用标准化作业程序，规定每完成一定数量的施釉动作后进行短暂休息，同时利用温湿度计实时监控车间环境，将环境温度控制在20-25摄氏度，相对湿度保持在50%-60%，以减缓操作者的不适感，确保每一道工序都能以平稳、均匀的手法完成。
窑炉气氛与温控曲线的精准调控策略

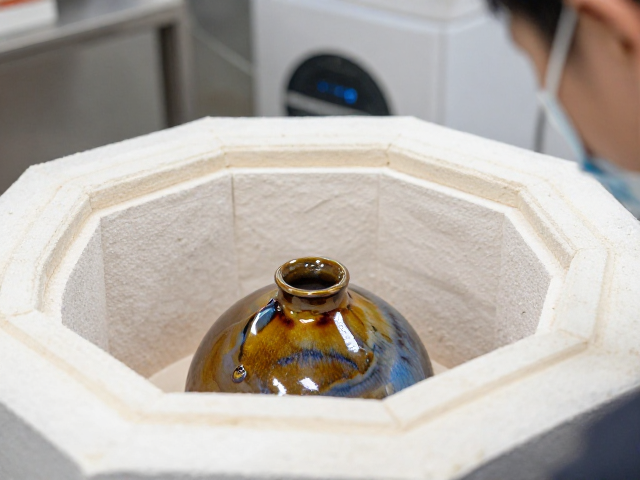

面对发色不稳定，最直接的应对手段是优化窑炉的热工制度，特别是升温曲线和保温时间的设定。现代电窑或气窑通常配备多段温控程序，通过精确控制从室温到1300摄氏度（以高温瓷为例）的升温速率，可以避免釉料中气体急剧逸出导致的釉面缺陷。例如，在800-1000摄氏度区间设置缓慢升温段，有助于排除釉层中的有机物和结晶水，减少气泡产生；而在1200摄氏度以上的高温阶段，则需要保持气氛的稳定，避免氧气含量波动干扰金属氧化物的呈色状态。
气氛控制是窑变釉的灵魂，还原焰与氧化焰对铁、铜等呈色元素的影响截然不同。在还原气氛下，氧化铁被还原为氧化亚铁，倾向于呈现青色或绿色；而在氧化气氛中，则易呈现黄褐色或红色。为了稳定发色，操作者需定期校准窑炉的进气口与排气口，确保气体流通路径畅通，并使用高温计实时监测窑内实际温度，而非仅依赖控制器显示温度。部分高端窑炉配备氧探头，可实时监测窑内氧含量，通过自动调节助燃空气与燃料的比例，将氧含量控制在预设范围内，从而大幅降低因气氛波动导致的发色差异。
釉料配方优化与原料预处理规范
釉料配方的科学性决定了发色的基础，稳定的配方需要经过严密的实验验证。在调整配方时，应严格记录每种原料的产地、批次及化学成分，避免因原料来源不同导致的杂质干扰。例如，长石、石英、高岭土等基础原料中的铁、钛含量波动会直接影响釉面底色，因此需对原料进行严格的筛分和除铁处理。对于铜红釉或铁红釉等敏感釉种，还需添加适量的澄清剂或乳浊剂，如氧化锌或二氧化钛，以改善釉面的透明度和光泽度，使呈色更加均匀饱满。
原料的预处理工艺同样不容忽视。釉料需经过充分的水洗、搅拌和陈腐，陈腐时间通常不少于两周，这有助于釉料颗粒间的水分均匀分布，提高釉浆的稳定性。施釉前，釉浆需经过严格的过滤和细度检测，确保釉浆细度控制在规定范围内（如3000孔筛余量小于0.5%）。此外，釉浆的比重需定期测量并保持在标准值（通常为1.6-1.7g/cm³），过稀易流釉，过稠则易开裂，通过标准化原料管理，从源头上降低发色不稳定的风险。
烧成后检验与缺陷追溯机制

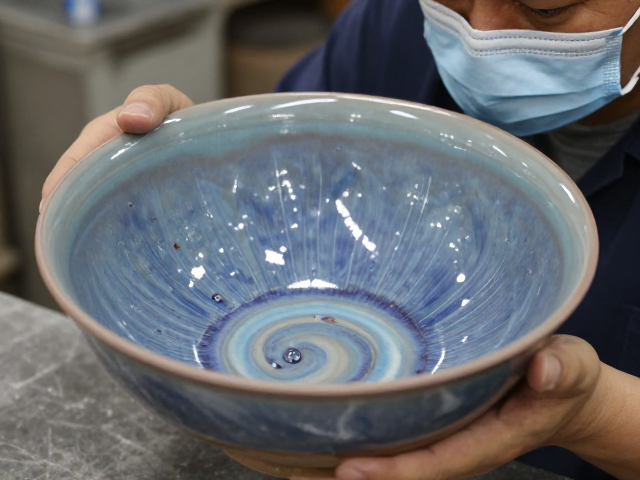

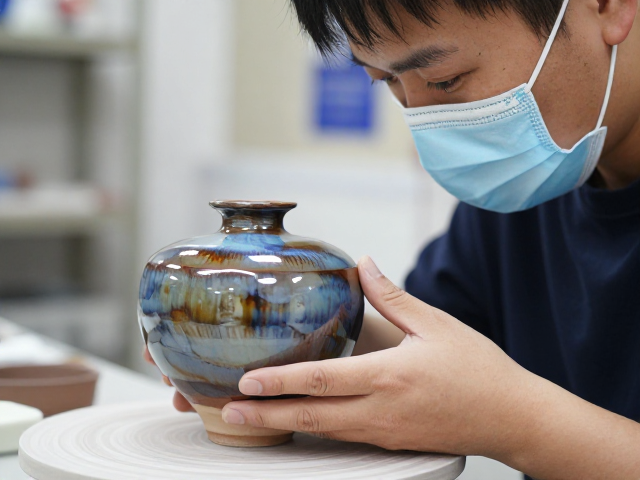

烧成后的检验是评估釉色稳定性的重要环节，需建立严密的检验流程，对每件成品进行目视检查和仪器辅助检测。使用色差仪对釉面颜色进行量化分析，记录Lab*值，通过数据对比找出发色偏差的具体方向（偏红、偏蓝或偏黄），进而反推烧成过程中的温度或气氛问题。对于出现明显色差的产品，需分析其缺陷特征，如气泡、针孔、釉裂等，结合烧成曲线记录，判断是由于升温过快、保温不足还是冷却过快所致。
建立完善的缺陷追溯档案，将每窑次的烧成数据、釉料批次、操作记录与成品检验结果进行关联分析。通过大数据积累，逐步摸索出土窑变釉在不同窑炉、不同季节、不同湿度下的最佳工艺参数。例如，发现在梅雨季节因空气湿度大，釉面易出现气泡，则需调整釉浆稠度或延长干燥时间；在高温季节因窑炉散热快，则需微调升温曲线。通过这种持续的数据反馈与工艺迭代，逐步提升窑变釉发色的稳定性和一致性，实现从经验驱动向数据驱动的工艺转型。
