加热元件分布不均引发的局部热应力

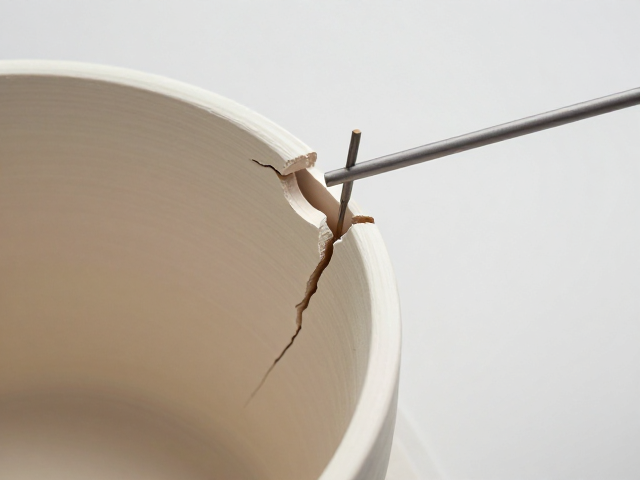

陶瓷坯体在烧制过程中出现开裂，往往源于窑炉内部温度场的不均匀分布。当加热元件老化、断裂或安装位置偏差时，会导致窑内不同区域的升温速率出现显著差异。这种温差使得坯体各部分产生不均匀的热膨胀，进而在坯体内部形成巨大的内应力。一旦局部应力超过陶瓷材料在高温下的强度极限，裂纹便会在应力集中点萌生并扩展。
实际生产中，需定期检测加热元件的电阻值与绝缘性能，确保其处于最佳工作状态。对于使用硅碳棒或硅钼棒的电窑，需重点检查元件表面是否有因氧化或腐蚀导致的变细现象，这会直接改变该区域的发热功率。若发现某几组元件功率密度明显低于其他区域，必须立即进行更换或调整，以恢复窑内热场的均匀性，避免因局部过热或升温过慢导致坯体结构缺陷。
热膨胀系数匹配失衡导致的结构破坏
陶瓷坯体与釉料或模具之间热膨胀系数（CTE）的不匹配，是另一大开裂诱因。在降温阶段，如果釉层的热膨胀系数大于坯体，釉层会承受拉应力，导致釉裂或剥落；反之，若坯体膨胀系数过大，坯体本身可能在冷却过程中因收缩受阻而发生结构性开裂。这种物理性质的差异要求在配方设计阶段进行严密的计算与测试，确保各组分在不同温度区间的体积变化协调一致。
验证热膨胀系数匹配情况，通常需要通过差热分析（DTA）或高温显微镜观察坯釉结合界面的状态。真实案例中，某陶企因更换石英原料产地，未重新核算配方，导致坯体在1000℃至600℃区间内收缩率异常，引发大量底火裂纹。通过调整长石与高岭土的比例，并引入低膨胀矿物原料，使整体热膨胀曲线平滑过渡，才逐步解决了开裂问题。数据表明，将坯釉膨胀系数差控制在0.1×10⁻⁶/℃以内，可显著降低开裂风险。
升温曲线与元件响应速度的协同问题
加热元件的热响应速度必须与预设的升温曲线高度协同。某些快速升温工艺要求元件具备极高的功率密度和热传导效率，若元件选型不当或散热条件不佳，会导致实际升温滞后于设定值。这种滞后使得坯体内部水分或挥发性物质未能及时排出，在密闭结构中形成高压气体，进而撑开坯体结构引发爆裂。此外，元件表面温度过高可能直接灼伤坯体表面，造成局部熔融或硬化不均。
解决此类问题需优化窑炉控制系统，引入PID调节算法以精确匹配元件输出与温度传感器反馈。在实际操作中，应记录不同负载下的升温曲线，对比设定值与实际值偏差。若发现在300℃至800℃的关键脱水与分解阶段，实际升温速率低于工艺要求5-10℃/min，需检查电源电压稳定性及元件接触电阻。通过微调升温斜率，给予坯体更充分的应力释放时间，可有效减少因热冲击导致的开裂现象。
