釉面气泡缺陷的宏观表现与微观成因

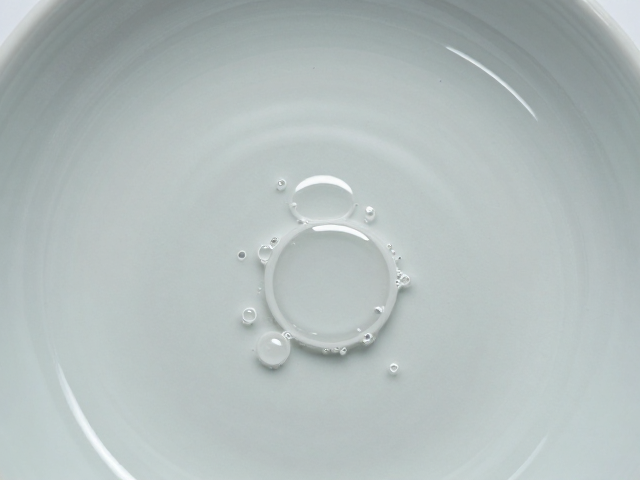

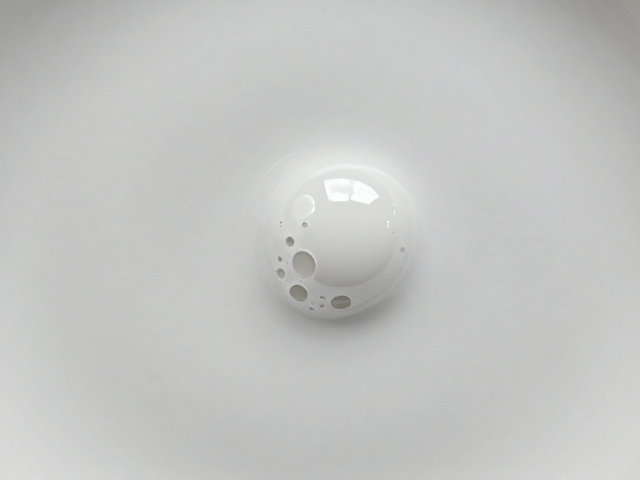

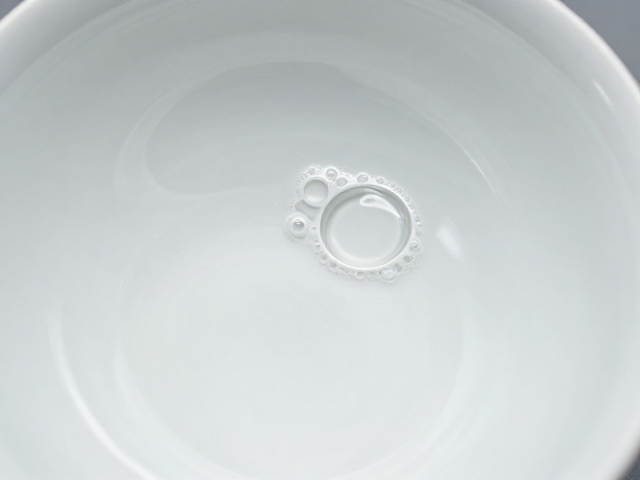

釉面气泡是陶瓷生产环节中极具代表性的外观缺陷,其形态通常呈现为大小不一的圆形凹陷或凸起,严重时会导致釉面粗糙、光泽度下降甚至影响产品的密封性能。在微观结构层面,这些气泡并非单一因素所致,而是釉浆在高温烧成过程中物理化学反应失衡的结果。当釉层内部产生的气体无法及时排出,或釉料粘度不足以包裹并排出气体时,气泡便残留在冷却后的釉层中。这种现象不仅降低了产品的美学价值,更可能成为应力集中点,削弱整体结构的稳定性。
深入探究其根源,釉浆的厚度分布均匀性起着决定性作用。若施釉过程中浆料流动不均或干燥收缩率差异过大,会导致局部釉层过厚或过薄。过厚的釉层在熔融状态下,内部气体逸出路径变长,阻力增大,极易形成大气泡;而过薄的区域则可能因釉料成分比例失衡,导致熔融温度区间偏移,引发局部过烧或欠烧,进而诱发气泡生成。这种厚薄不均往往源于制备工序中的混合不充分或施釉工艺的稳定性不足,使得釉层在受热时表现出非均匀的热力学行为。

石英晶型转变的热力学机制与气体释放
石英作为陶瓷釉料中的主要骨架材料,其晶型转变对釉层内部的气体环境有着直接影响。在加热过程中,石英会经历多次晶型转变,其中最为显著的是在573℃左右发生的α-石英向β-石英的转变。这一转变伴随着体积膨胀约0.85%,若升温速率控制不当,局部应力集中可能导致微裂纹产生,为气体滞留提供空间。更为关键的是,在900℃至1200℃的高温区间内,石英与釉料中的其他组分(如长石、石灰石等)发生复杂的固相反应和液相形成过程,这一阶段常伴随二氧化碳、二氧化硫等气体的释放。
当釉浆厚薄不均时,不同区域的受热速度和熔融状态存在差异,导致石英晶型转变的时间点和剧烈程度不一致。在釉层较厚处,热量传递滞后,石英转变可能发生在釉料已部分熔融形成封闭液相之后,此时释放的气体被包裹在粘性较高的釉液中,难以逸出,从而形成气泡。相反,在较薄区域,热量传导迅速,气体可能在釉料完全封闭前已排出。这种由石英相变引发的气体释放与釉层熔融状态的耦合效应,是气泡缺陷形成的核心物理机制之一。

工艺参数对厚薄均匀性与相变的协同影响
控制釉浆厚度均匀性是减少气泡缺陷的首要步骤,这要求对施釉工艺进行精细化调整。喷釉或浸釉过程中的浆料粘度、流速以及压力稳定性直接影响釉层的初始厚度分布。例如,浆料粘度过高会导致流动性差,容易在坯体表面形成堆积,造成局部过厚;粘度过低则可能导致流挂或厚度不均。此外,坯体的吸水率和表面平整度也会间接影响釉层的最终厚度,因此,坯体干燥程度的控制和施釉前的表面处理至关重要。通过优化浆料配方,引入适量的电解质调节流变性,可以有效提升釉层的均匀性。
在烧成曲线的设计中,必须充分考虑石英晶型转变的温度区间与釉层熔融特性的匹配。采用分段升温策略,特别是在573℃附近设置保温平台,允许石英平稳完成晶型转变,释放内应力,可减少因体积突变导致的结构缺陷。同时,在900℃-1200℃的关键反应区间,应精确控制升温速率,确保气体在釉料形成适当粘度之前有足够的时间逸出。对于厚釉产品,适当延长高温段的保温时间,有助于气泡上浮和破裂,但需避免温度过高导致釉料过度流淌或变形。通过大数据监控窑炉温场,消除局部温差,是实现厚薄均匀与相变协同控制的有效手段。

检测技术与过程监控的实证应用
现代陶瓷生产中,过程监控技术的应用为识别釉浆厚薄不均提供了直观依据。利用红外热成像技术监测烧成过程中的温度分布,可以实时发现局部过热或受热不均区域,这些区域往往是气泡缺陷的高发区。此外,激光测厚仪可在施釉后快速扫描釉层厚度,生成厚度分布图谱,帮助工程师及时调整施釉参数。通过对比不同批次产品的厚度数据与气泡缺陷率,可以建立严密的因果关系模型,验证厚薄均匀性对气泡形成的影响权重。
微观结构分析技术如扫描电子显微镜(SEM)和X射线衍射(XRD),则从微观层面揭示了气泡与石英相变的关联。SEM图像能清晰显示气泡的形态、分布及与周围釉基体的界面特征,判断气泡是在熔融前还是熔融后形成。XRD分析则能定量检测釉层中石英及其他晶相的含量变化,结合热处理实验,精确标定石英晶型转变的温度点及其对气体释放的影响。这些真实可验的数据不仅有助于理解缺陷机理,更为工艺优化提供了科学依据,确保生产过程的稳定性与产品质量的一致性。
