素坯与釉料的从属关系

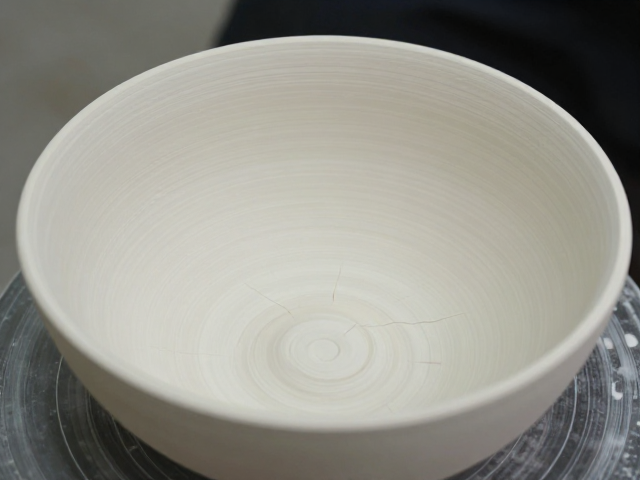

瓷器开片纹的形成，本质上是釉层与胎体在冷却过程中因收缩率差异产生的应力释放。胎土中的氧化铝、二氧化硅等矿物成分在高温下形成的晶体结构，决定了胎体的热膨胀系数。当釉料配方中的长石、石英、滑石等原料比例经过精密计算后，其冷却时的收缩幅度必须略大于胎体，这种微小的“不跟脚”现象，正是裂纹萌发的物理基础。若釉层收缩小于胎体，釉面将呈现紧绷状态，难以形成自然舒展的冰裂或鱼鳞状纹理。
不同地域的黏土特性会直接影响开片的形态与色泽。例如，富含铁质的胎土在氧化气氛下烧成后呈灰白或米黄色，其胎釉结合处的应力传导更为细腻，容易形成细密如丝的“金丝铁线”效果；而高铝质胎土烧成后胎质坚致，釉面光泽感更强，开片线条通常更为刚劲清晰。工匠在配制釉料时，需严格测定当地原料的物化指标，通过调整釉浆的颗粒细度和施釉厚度，来控制釉层在受热和冷却过程中的微观形变，为开片提供稳定的物质条件。
釉料配方与施釉技巧
传统开片釉多采用石灰碱釉体系，通过控制氧化钙、氧化钾、氧化钠的比例来调节釉的黏度和熔融温度。高钙釉流动性强，易产生流釉，适合追求自然流淌的开片效果；高碱釉黏度较大，釉层相对厚实，开片纹路往往更加深邃且富有层次感。釉料中常加入少量氧化铁或氧化钴作为着色剂，这些金属氧化物在高温下不仅影响釉色，还会改变釉层的结晶行为，进而影响裂纹的走向和密集度。

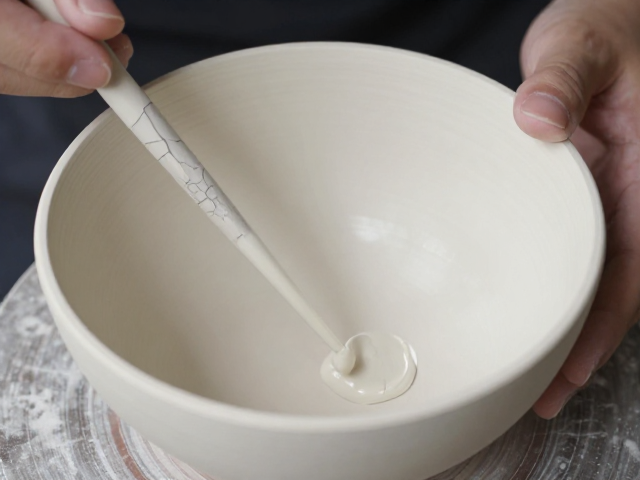

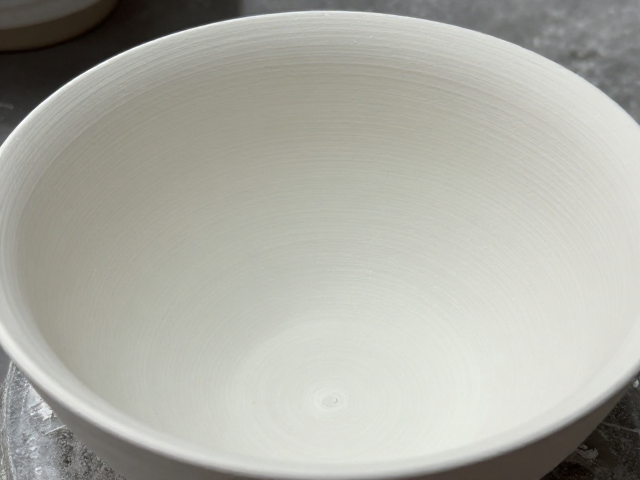

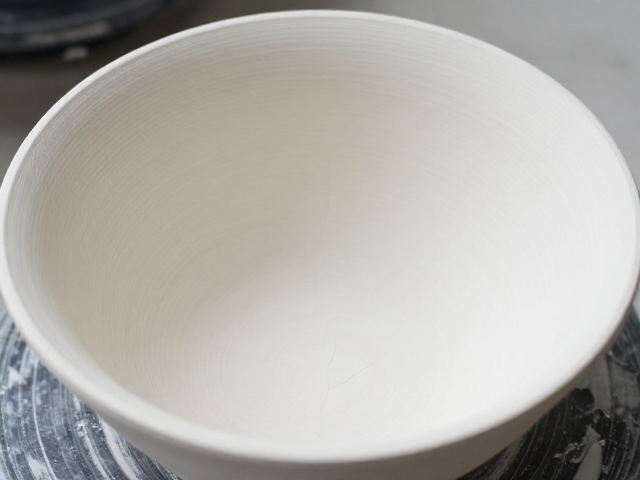

施釉环节对开片质量有着决定性影响。薄釉易脆，裂纹细碎且颜色浅淡；厚釉则釉层饱满，裂纹深沉且常伴有明显的颜色堆积。工匠通常采用浸釉、荡釉或喷釉等方式，需确保釉层厚度均匀一致。对于追求极致开片效果的器物，有时需经过多次施釉，每次施釉后需经干燥处理，以排除水分，防止烧制过程中釉层起泡或剥落。釉层的均匀度直接决定了烧成后开片纹理的分布是否自然和谐，避免出现局部无纹或裂纹过粗的瑕疵。
烧成曲线与气氛控制
窑炉内的升温曲线是决定开片形态的关键变量。在升温初期，坯釉中的水分和挥发性物质逐渐排出，需缓慢升温以防坯体开裂。进入高温阶段后，釉料开始熔融，此时升温速率需保持稳定，使釉面充分玻化。最关键的时刻在于降温阶段，开片主要发生在釉料从熔融态向固态转变的过程中，特别是当温度降至釉的软化点以下时，釉层开始固化并产生收缩。
降温速率直接影响开片的粗细和密度。快速降温会导致釉层内部应力迅速释放，形成细密且多数的裂纹；慢速降温则使应力释放过程平缓，裂纹相对粗疏且数量较少。此外，窑内气氛（氧化或还原）对釉中铁、钛等呈色元素的状态有影响，进而改变裂纹边缘的视觉颜色。在还原气氛中，铁元素多以二价铁形式存在，釉色偏青绿，裂纹处因铁元素富集易呈深色；而在氧化气氛中，铁元素以三价铁形式存在，釉色偏黄白，裂纹颜色相对较浅。工匠需根据窑炉特性，精准把控降温段的温度梯度，以诱发预期的开片效果。
后处理与纹理呈现
烧成冷却至室温后，瓷器表面的开片纹理已具雏形，但往往附着有窑灰或釉面浮尘。传统的开片瓷器常经过酸洗或机械打磨处理，以去除表面杂质，使裂纹更加清晰可见。对于追求“金丝铁线”效果的器物，裂纹中深色的“铁线”通常在烧成后自然形成，而浅色的“金丝”则需通过后期浸泡茶汁或有机染料，使其渗入较浅的裂纹中，经过氧化后呈现出金色的光泽，这一过程被称为“养片”或“染丝”。
开片纹理的审美价值在于其自然形成的随机性与不可复制性。每一批次、甚至同一窑位的不同器物，因受热不均和冷却差异，开片形态均独一无二。工匠在挑选成品时，会依据裂纹的疏密、走向、色泽对比以及与器物整体造型的协调性进行评判。过于规整、机械的裂纹往往被视为次品，而自然流畅、富有韵律感的开片则备受推崇。这种对自然瑕疵的欣赏与利用，体现了传统陶瓷工艺中“天人合一”的艺术哲学，使开片瓷器超越了实用功能，成为承载审美情趣的艺术品。
