砖红色釉面针孔产生的核心机理

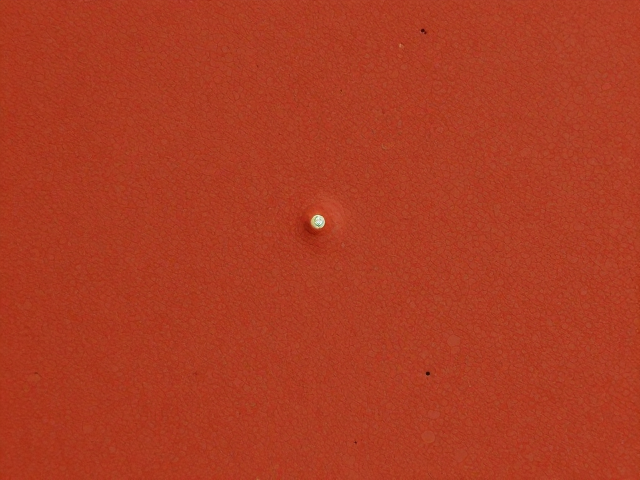

砖红色釉料通常含有较高比例的氧化铁，这种强着色剂在高温烧成过程中会伴随复杂的氧化还原反应。当窑炉气氛控制不稳定，或者釉料配方中碳酸盐、硫酸盐等分解产物的气体排出不畅时，气泡容易滞留于釉层表面。随着温度进一步升高，气泡破裂后若釉料粘度尚未降低至足以迅速流平填补空洞，便会在冷却过程中形成肉眼可见的针孔缺陷。
此外，坯体与釉料的热膨胀系数匹配度也是关键变量。如果坯体吸水率偏高或干燥不充分，残留水分在升温阶段急剧气化，产生的高压气体冲破釉层却无法完全逸出，便会形成深而明显的针孔。砖红色釉面因铁元素的存在，其熔融温度和粘度曲线与普通白釉存在显著差异，这种特殊的流变特性使得其对气体排出的敏感性高于常规釉种，微小的工艺波动极易被放大为表面瑕疵。
粘合辅助原料的科学选型策略
在配方调整中，选择合适的粘合辅助原料能有效改善釉浆性能，进而影响烧成后的釉面质量。滑石或叶蜡石因其含有镁或铝元素，能显著降低釉料的高温粘度，促进气泡排出和釉面流平。对于砖红色釉，适量添加经预处理的滑石粉，可在保证呈色稳定性的前提下，拓宽釉料的熔融区间，使针孔在高温停留阶段有更长的自我修复时间。
膨润土作为关键的悬浮与粘合剂，其选型需严格控制铁含量。高铁膨润土会改变砖红色釉的色调并增加杂质，因此应选用低铁或经脱铁处理的钠基膨润土。这类原料能提升釉浆的触变性，确保施釉厚度均匀，避免局部过厚导致气体积聚。同时，氧化铝的使用需精准计算，过高的氧化铝会增加釉面硬度并提高粘度，反而阻碍针孔愈合，通常需结合二氧化硅比例，维持釉料在烧成中期的最佳流动性。
烧成工艺参数的精细化优化
窑炉内的升温曲线直接决定了气体逸出的效率。采用阶梯式升温策略，特别是在300℃至600℃区间设置保温段，有助于坯体残余水分和有机物的缓慢分解，减少突发性气体爆发。对于砖红色釉，需精确控制氧化铁在800℃至900℃的氧化分解过程，确保铁元素充分转化为赤铁矿或磁铁矿，避免因局部还原气氛导致的气孔残留。
高温段的保温时间与降温速率同样至关重要。延长高温段保温2-3分钟，能利用釉料粘度降低的特性，让气泡上浮破裂并融合进釉层。然而，降温阶段需避免过快冷却，骤冷会导致釉层表面迅速固化，锁住内部微小气泡。建议采用缓冷制度，特别是在600℃至400℃区间，让釉层在应力释放中保持一定的塑性，从而消除因应力集中导致的微针孔或裂纹。
施釉工艺与坯体处理的协同控制
施釉前的坯体表面处理是预防针孔的第一道防线。坯体表面必须保持清洁、无粉尘，且吸水率需控制在合理范围。过高的吸水率会导致釉浆水分被过快吸入，造成釉层干燥收缩不均，产生微裂纹进而演变为针孔。可通过调整釉浆比重和添加适量电解质，优化釉浆的流变性能，确保釉层厚度均匀且致密，减少因施釉不均导致的局部缺陷。
干燥过程需遵循循序渐进的原则。快速干燥会导致坯体表面硬化，内部水分难以排出，形成“硬壳”效应，在烧成时内部气体冲破釉层形成针孔。建议采用分段干燥，先低温排除自由水，再逐步提高温度排除结合水。同时，检查窑具和匣钵的清洁度，残留的积釉或杂质在高温下分解产生的气体也会附着在砖红色釉面，形成随机分布的针孔，因此定期清理窑具是维持釉面洁净的关键措施。
