金属氧化物呈色机理与基础釉料构建
金属氧化物在陶瓷釉料中扮演着显色核心的角色，其呈色效果并非单一元素作用的结果，而是取决于氧化物在釉层玻璃相中的存在状态、离子价态以及局部晶体结构。氧化钴能产生深邃的蓝色，源于钴离子在硅氧四面体间隙中的配位环境；氧化铜则更为复杂，在氧化气氛下呈现绿色，而在还原气氛中可能转化为红色的氧化亚铜甚至金属铜微粒，这种对烧成气氛的极端敏感性要求配方设计时必须精确计算氧势。基础釉料的选择决定了釉面的熔融温度和粘度，高岭土提供骨架，长石作为主要熔剂，石英控制硬度与膨胀系数，而滑石或镁砂能改善釉面的光泽与质感，这些基础原料的比例直接影响了金属氧化物在釉中的溶解度和扩散速率，进而影响最终的发色纯净度。
釉料的化学组成需要经过严密的配比计算，以确保在烧成过程中形成稳定的玻璃相，同时允许金属离子有序排列或形成微晶结构。常见的长石质釉中，碱金属氧化物（Na2O、K2O）能降低釉的熔融温度，但过量会导致釉面流淌过度，影响悬浮性；碱土金属氧化物（CaO、MgO）则能提高釉的硬度和化学稳定性，并有助于稳定某些金属离子的价态。在实际配制中，通常使用二氧化硅、氧化铝、氧化钙、氧化镁和氧化钾/钠的摩尔比例来调控釉料性能，例如，提高Al2O3含量可以增加釉料粘度，延缓气泡排出，使釉面更加浑厚，但过高的氧化铝会导致釉面失光或产生缺陷。
窑变渐层效应的形成机制与调控

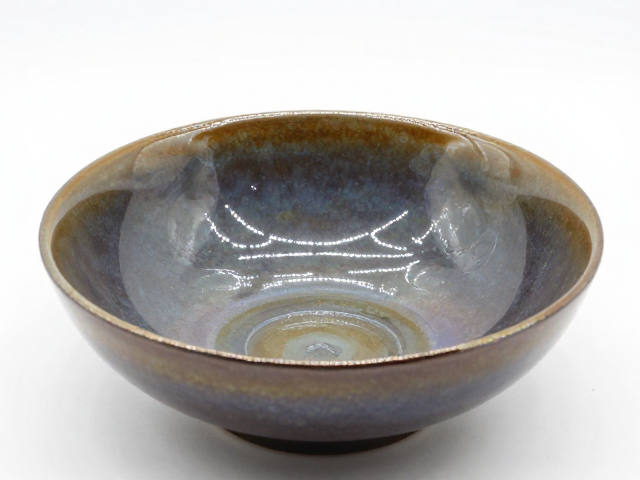

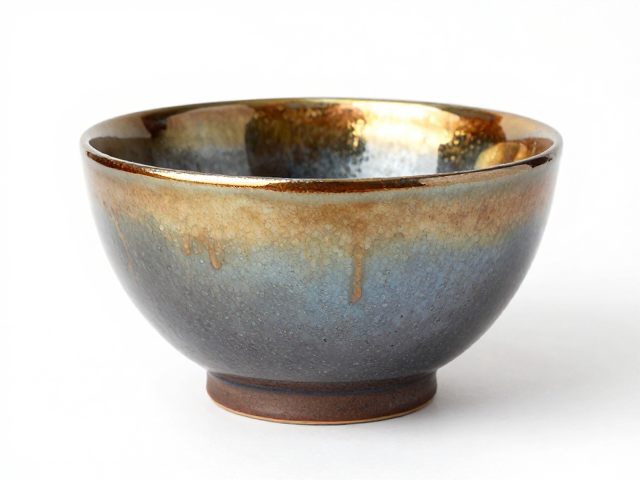

窑变渐层现象本质上是釉料在高温下发生物理化学变化后，因成分分布不均或结晶过程差异而形成的色彩过渡，这种效果依赖于釉层内部的浓度梯度和温度场的非均匀性。当釉料中含有多种呈色剂或助熔剂时，在熔融状态下，不同成分的扩散速度差异会导致局部成分富集，例如，铁、钛、锰等氧化物在釉中易形成复杂的硅酸盐晶体，这些晶体在冷却过程中沿釉面厚度方向或水平方向生长，形成从深到浅或由浓配淡的视觉效果。控制这种渐层的关键在于调整釉浆的粒度分布和施釉厚度，较粗的颗粒形成的局部浓度差异更容易在烧成中保留下来，形成明显的色块过渡，而极细的粉末则倾向于形成均匀的色层。

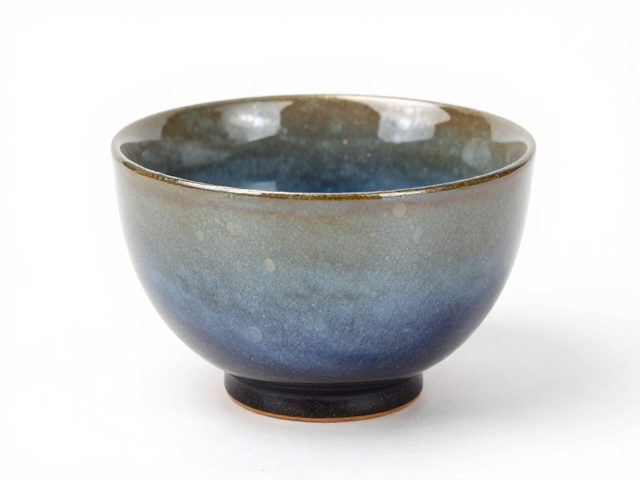

温度曲线的设定对渐层效果的呈现起着决定性作用，升温阶段的氧化分解、保温阶段的熔融扩散以及冷却阶段的结晶析出，每一个环节都影响着最终的色彩层次。在升温过程中，釉料中的碳酸盐、硫酸盐分解产生的气体若不能及时排出，会形成气泡，气泡周围的釉层因成分流失可能呈现不同的色泽，形成天然的晕染效果。保温时间的长短决定了釉料的流动性和成分的均化程度，短时间保温可能保留更多原始配料的色彩特征，形成果粒状或斑块状的渐层；而长时间保温则使釉面更加平整，渐层表现为柔和的光影变化。通过精确控制窑炉内的温差分布，可以在同一件器物上同时获得从釉面到釉边的色彩渐变，这种效果需要结合釉料的流变特性进行反复试验才能稳定复现。
釉浆悬浮性调整与工艺稳定性
釉浆的悬浮性直接影响施釉的均匀度和最终釉面的质量，良好的悬浮性能防止釉粒沉降，确保釉层厚度一致，避免出现流釉、积釉或露底等缺陷。影响釉浆悬浮性的主要因素包括釉料细度、电解质添加量、泥浆比重以及搅拌方式。传统上，常用碳酸钠、碳酸钾、硅酸钠等电解质作为分散剂，通过吸附在釉料颗粒表面，增加颗粒间的静电斥力，从而防止颗粒团聚和沉降。然而，电解质的种类和用量需要精确控制，过量会导致釉浆流动性过大，产生流淌，甚至影响釉面光泽；不足则会导致悬浮性差，施釉困难。现代配方中，也常使用有机高分子分散剂，如聚丙烯酰胺类物质，它们能通过空间位阻效应增强悬浮稳定性，且对釉面性能影响较小。
除了化学分散剂，物理处理手段同样重要，球磨时间和细度是决定釉浆悬浮性的关键物理参数。通常要求釉料通过规定筛目（如80-120目）的比例达到一定标准，过粗的颗粒容易沉降，而过细的粉末虽然悬浮性好，但可能导致釉浆粘稠、施釉困难且易开裂。釉浆的比重（密度）也是重要的控制指标，一般控制在1.6-1.8 g/cm³之间，具体数值需根据釉料成分和施釉方式（浸釉、喷釉、刷釉）进行调整。对于含有大量粗颗粒或特殊矿物的釉料，可能需要添加少量膨润土或羧甲基纤维素钠（CMC）来增强触变性，使釉浆在静止时保持一定粘度，在施釉时因剪切力降低粘度，从而获得均匀的釉层。
配方优化与烧成缺陷规避
在确定呈色釉配方后，必须通过系统的实验来优化组分，以规避烧成过程中可能出现的缺陷，如针孔、缩釉、开裂、变色不均等。针孔和气泡通常与釉料中的有机物、碳酸盐分解不完全或釉层过厚有关，可以通过增加预烧时间、提高升温速率或在釉料中添加少量碳酸铵来促进气体排出。缩釉和开裂则与釉料的膨胀系数与胎体不匹配有关，需要通过调整釉料中的氧化钙、氧化镁、氧化铝等成分，使釉层的热膨胀系数略低于胎体，形成适度的压应力，从而提高釉面的结合力和抗裂性。此外，釉料中的铁、钛等杂质元素会严重影响呈色的纯净度，需选用高纯度原料或经过严格除杂处理的基础原料。
烧成气氛的稳定性是呈色釉成功的关键，氧化气氛和还原气氛对金属氧化物的价态影响巨大，微小的气氛波动可能导致色彩偏差。在还原烧成中，燃料中的碳氢化合物分解产生的CO和H2会与釉中的金属氧化物反应，如Fe2O3被还原为FeO，CuO被还原为Cu2O或Cu，这些变化需要精确控制还原剂的浓度和烧成时间。为了获得稳定的窑变效果，建议使用热电偶和气体分析仪实时监控窑内气氛，确保升温、保温、冷却各阶段的气氛稳定。同时，釉料的干燥过程也需注意，过快干燥可能导致釉层开裂，过慢则可能引起釉面吸湿变形，通常需要在恒温恒湿环境下自然干燥，确保釉层在入窑前具有足够的强度和均匀性。
