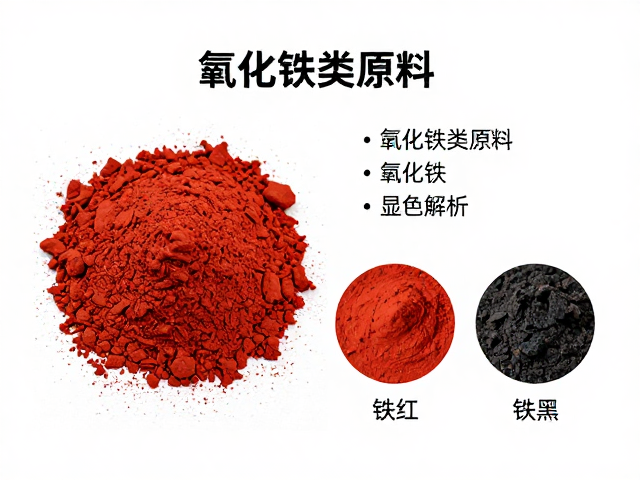

氧化铁类原料：铁红与铁黑的显色机制
氧化铁是陶艺着色中最基础且应用最广泛的金属氧化物，其核心成分主要为三氧化二铁（Fe₂O₃）和四氧化三铁（Fe₃O�4）。在还原焰中，氧化铁表现出极强的稳定性，能形成从深黑到灰白的多种色调，而在氧化焰中则倾向于呈现红色或黄色。这一特性使得铁系原料成为控制陶瓷最终色泽的关键变量，尤其在制作仿古砖、黑釉或红陶时，铁红粉（主要成分为Fe₂O₃）常作为主要着色剂加入泥料或釉料中。
铁系原料的显色效果会受到烧成温度和气氛的显著影响。例如，在900°C至1100°C的氧化烧成过程中，纯氧化铁粉末通常呈现鲜艳的朱红色或砖红色，这是由于其晶体结构对红光的反射特性。随着温度升高至1200°C以上，若处于还原气氛中，三价铁被还原为二价铁，颜色会逐渐转变为青灰色甚至黑色。这种由化学环境决定的色彩变化，要求制作者在调配泥浆时必须精确计算氧化铁的添加比例，通常添加量在1%至10%之间，过量使用可能导致釉面起泡或降低耐火度。
氧化铜与氧化钴：铜绿与蓝调的微观表现
铜化合物在陶瓷艺术中以其多变的色彩表现著称，其中氧化铜（CuO）和碳酸铜是主要的着色来源。在氧化气氛下，铜通常呈现绿色或红色，具体色调取决于玻璃相的碱度含量。高碱度环境易使铜呈现翠绿色，而低碱度或含有微量锡的釉料则可能激发出土红色（如郎窑红）。相比之下，氧化钴（CoO）则是陶瓷界公认的强力蓝色着色剂，即便添加量极低（0.1%-0.5%），也能在白色釉面上呈现出深邃纯净的蓝色，且高温下稳定性极佳，不易分解。
钴料的显色逻辑在于其强烈的着色能力，这使得它在制作青花瓷或蓝釉时成为不可替代的材料。然而，钴料的价格波动较大，且不同产地的钴矿含有不同的杂质，可能导致蓝色中带有黑色或紫色调。例如，某些天然钴矿因含有砷或镍，烧成后颜色发灰或发绿，因此在现代陶艺中，高纯度的氧化钴粉更为常用。铜料的控制难度相对较高，因为铜对烧成曲线中的冷却阶段非常敏感，快速冷却有助于锁定绿色，而缓慢冷却可能促使铜结晶形成红色斑点，这种工艺细节直接决定了最终作品的视觉层次。
金属氧化物混合效应：锰、铬与钛的从属角色
除了铁、铜、钴这三大主色调原料，锰、铬、钛等金属氧化物在陶艺中扮演着丰富色彩层次的角色。氧化锰（MnO₂）常用来获得褐色、紫色或黑色，它能与铁配合使用，增加釉面的深沉感和光泽度，单独使用时易产生紫褐色调。氧化铬（Cr₂O₃）则以其稳定的绿色闻名，无论是在氧化还是还原气氛下，铬绿都能保持极高的稳定性，常用于制作孔雀绿或深绿色釉料，但其着色强度较弱，通常需要较高的添加比例（3%-8%）才能显现明显色彩。
钛化合物（如钛白粉TiO₂）在陶瓷中更多作为乳浊剂使用，它能显著降低釉料的透明度，形成不透明的白色或米白色效果。然而，当钛与铁或钒等金属氧化物共存时，会发生复杂的化学反应，生成黄色、橙色甚至蓝色。例如，钛与铁在高温下结合可形成金黄色的色釉，这种混合效应增加了陶艺创作的可玩性。由于这些从属原料的显色逻辑往往依赖于主色调的配合，因此在配方设计中，需通过小样测试来确定各成分间的相互作用，避免因比例不当导致颜色浑浊或发灰。
天然矿物与工业粉料的预处理与安全性
在获取着色原料时，天然矿物如赭石、孔雀石与工业合成粉料（如氧化铁粉、氧化钴粉）是两种主要来源。天然矿物成分复杂，含有大量硅酸盐杂质，烧成后颜色通常较为沉稳、古朴，但批次间差异较大，难以标准化控制。工业合成粉料纯度较高，着色力稳定，易于计算配方，适合需要精准色彩控制的现代陶艺创作。无论使用何种原料，物理细度都是影响显色效果的关键因素，通常要求研磨至200-300目以上，以确保颜料在釉料中均匀分散，避免颗粒过大导致釉面粗糙或着色不均。
安全性是陶艺创作中不可忽视的一环。部分天然矿物可能含有铅、砷等有毒元素，在烧成过程中若挥发或残留于釉面，可能对人体健康构成潜在风险。因此，现代陶艺实践中，推荐使用经过安全认证的工业级金属氧化物，并避免使用来源不明的野生矿物。此外，粉尘吸入也是主要危害，操作过程中需佩戴防尘口罩，并在通风良好的区域进行称量和混合。通过规范原料处理流程，不仅能提升作品的品质稳定性，更能保障创作者的健康与安全，符合现代陶艺的可持续发展理念。
