半干坯体的含水率控制逻辑
半干成型后的坯体内部仍含有少量结合水，此时坯体结构尚未通过烧结形成刚性骨架，对环境湿度的变化极为敏感。若环境相对湿度过高，坯体表面吸湿过快会导致内外含水率梯度差异，进而引发应力集中；反之，若环境过于干燥，表面水分迅速蒸发会造成收缩不均，直接导致坯体出现表面裂纹或整体变形。因此，保存的核心在于维持一个相对稳定的微环境，避免坯体处于干湿剧烈波动的状态。
在实际操作中，通常采用分阶段控湿的方法来稳定坯体状态。初期保存阶段，应将坯体放置在通风良好但无直吹风、无阳光直射的阴凉处，环境温度建议控制在20℃至25℃之间，相对湿度保持在50%-60%左右。这个区间能平衡坯体内部水分的缓慢迁移与表面干燥速度，防止因干燥过快产生的内应力。对于大型或厚壁制品，需适当延长此阶段的静置时间，让水分从坯体内部向表面均匀扩散，实现含水率的均化。
存储环境与物理防护措施

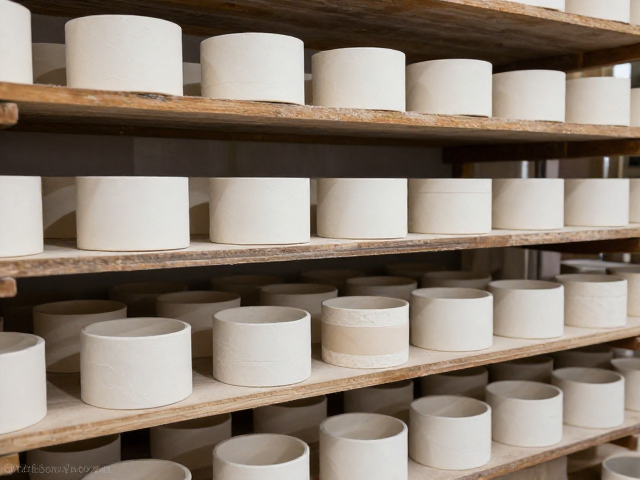

存储空间的物理条件直接影响坯体的长期稳定性。地面必须铺设防潮垫层，如橡胶垫或木托盘，严禁将坯体直接接触水泥或瓷砖地面，以防止底部吸湿或因地面不平导致的受力不均。货架摆放需遵循“下重上轻、底层稳固”的原则，层与层之间必须设置隔离板，确保每块坯体之间留有足够的气隙，以维持空气流通，避免局部湿度积聚。此外，存储区域应远离门窗及空调出风口，防止外界气流扰动造成局部干燥过快。
针对易损部位和复杂造型的坯体，需采取额外的物理防护措施。对于薄壁或悬空结构，可使用软质泡沫或专用支架进行局部支撑，消除因自重或轻微触碰产生的应力点。在搬运和堆码过程中，严禁野蛮装卸，必须轻拿轻放，避免任何形式的碰撞或挤压。若多个坯体需要堆叠，必须确保上下层接触面平整且受力均匀，堆码高度不宜超过安全限度，以防底层坯体因承受过大的垂直压力而发生塑性变形或开裂。
烧前统一检查与缺陷识别
在坯体进入干燥窑或窑炉之前，必须进行严密的统一检查，这是防止废品流入烧成环节的关键步骤。检查内容涵盖外观完整性、尺寸精度以及含水率分布。外观检查需重点观察坯体表面是否有微裂纹、缺角、划痕或明显的色差，这些缺陷在烧成过程中极易扩大，导致产品报废。尺寸检查需使用专用量具对关键部位进行测量，确保坯体收缩率在预期范围内，避免因尺寸超差导致后续组装或使用问题。
含水率检查是烧前检查中不可或缺的一环。可通过抽样烘干法或使用便携式含水率测定仪，对坯体不同部位（如表面、内部、厚薄交界处）进行多点测试。理想的半干坯体含水率应控制在特定工艺范围内，通常为3%-5%之间，具体数值需根据原料配方和成型工艺确定。若发现局部含水率偏高，需及时标记并单独处理，避免高水分区域在烧成初期产生蒸汽压力，导致坯体爆裂或变形。
常见问题应对与工艺调整
在实际保存过程中，可能会遇到坯体表面发白、局部开裂或变形等常见问题，需根据具体现象分析原因并调整工艺。若发现坯体表面发白，通常是因为水分蒸发过快，表面盐类析出或原料中的可溶性物质迁移所致。此时应适当提高存储环境的湿度，或缩短坯体在干燥区的暴露时间，减少水分迁移的速度。若出现局部开裂，需检查堆码是否平稳，是否存在应力集中点，必要时调整支撑方式或优化干燥曲线，降低干燥速率。
对于变形问题，需从成型和保存两个环节进行排查。成型阶段若压力不均或脱模过早，会导致坯体内部应力分布不均，在保存过程中逐渐释放引发变形。保存阶段若环境湿度不均，也会导致收缩不一致。解决此类问题需优化成型压力参数，确保脱模时机合适，同时在保存过程中严格监控环境温湿度的一致性。通过建立详细的工艺记录，追踪不同批次坯体在保存过程中的变化，逐步完善控湿标准和检查流程，从而提升整体产品质量。
