膨润土在釉料悬浮体系中的流变特性与稳定机制

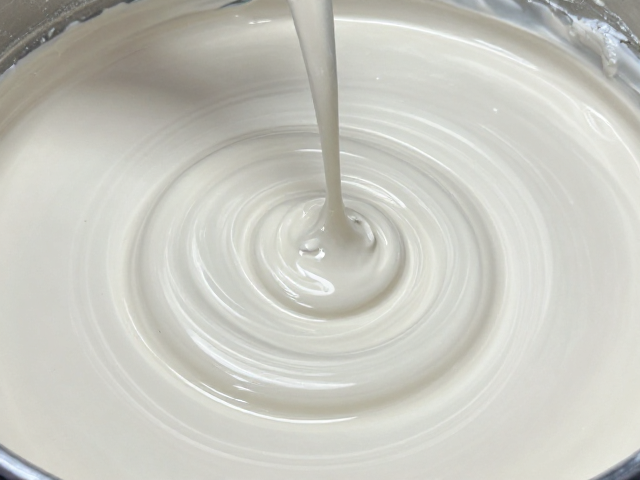

膨润土因其独特的层状硅酸盐结构及巨大的比表面积，成为陶瓷釉料中不可或缺的悬浮稳定剂。其主要矿物成分蒙脱石在水相环境中会发生水化膨胀，形成具有触变性的胶体体系。这种微观结构使得釉料中的固体颗粒能够均匀分散，有效抵抗重力沉降，从而保证施釉过程中的厚度一致性。在实际生产中，釉浆的粘度与屈服值直接决定了釉层表面的平整度，膨润土通过其离子交换能力调节釉浆的Zeta电位，增强了颗粒间的排斥力，防止絮凝现象的发生。
不同产地的膨润土在活性指标上存在显著差异，直接影响釉料的悬浮效率。例如，钠基膨润土的吸水率通常高于钙基膨润土，形成的胶体溶液粘度更大，悬浮稳定性更优。在实际配方调整中，技术人员需根据釉料中氧化物成分（如二氧化硅、氧化铝、氧化钾等）的比例，精确计算膨润土的添加量。过少会导致釉浆分层，产生流釉或积釉；过多则会增加釉浆粘度，影响施釉时的流动性，甚至导致釉面出现针孔或橘皮纹。因此，建立基于具体原料数据的流变模型，是优化悬浮体系的关键步骤。
坯釉应力平衡的热力学基础与微观控制
釉面缺陷的产生往往源于坯体与釉层在冷却过程中热膨胀系数的不匹配。当釉层的热膨胀系数大于坯体时，冷却过程中釉层受到拉应力，极易引发开裂或剥落；反之，若釉层热膨胀系数小于坯体，釉层承受压应力，可能导致釉面出现龟裂或爆釉。膨润土作为釉料中的助熔剂和悬浮剂，其引入改变了釉料的化学组成，进而影响釉的高温粘度和冷却过程中的结晶行为，对调节热膨胀系数起到关键作用。通过微调膨润土的种类和用量，可以精细调控釉料的应力状态，使其处于微压应力或微张应力的平衡区间，从而提升釉面的机械强度和完整性。
微观结构分析显示，膨润土中的铝离子进入釉料玻璃网络结构后，会改变硅氧四面体的连接方式，影响釉层的致密性。在烧成过程中，膨润土分解产生的氧化铝有助于提高釉层的高温粘度，减少气泡逸出，降低针孔缺陷。同时，膨润土中的铁、钛等杂质元素会影响釉面的色泽和光泽度，因此在追求高白度或特定装饰效果的釉料中，需选用低铁低钛的高纯度膨润土产品。通过X射线荧光光谱（XRF）和差示扫描量热法（DSC）对坯釉界面进行检测，可以准确评估应力分布情况，为调整膨润土添加比例提供科学依据。
针对常见釉面缺陷的膨润土调控策略
针孔和缩釉是釉面生产中较为常见的缺陷，其成因多与釉料中气体排出不畅或釉层附着力不足有关。在釉浆制备阶段，若膨润土添加过量，釉浆粘度过大，施釉后釉层过厚，内部气体难以完全排出，容易形成针孔。此外，过高的粘度会导致釉层与坯体界面结合力下降，在高温下发生局部收缩，形成缩釉。解决此类问题，可通过降低膨润土用量，或改用悬浮性能更温和的膨润土品种，同时优化釉浆的粒度分布，确保釉层薄而均匀。对于缩釉问题，还可适当提高烧成温度，促进釉料流动，增强釉坯结合。
橘皮纹和釉面不平整通常与釉浆的触变性及施釉工艺参数密切相关。膨润土形成的胶体结构具有明显的触变性，即受到剪切力时粘度降低，静止时粘度恢复。若釉浆触变性过大，施釉后釉层表面迅速形成刚性结构，阻碍后续流平，导致橘皮纹。此时，应降低膨润土比例，或添加适量的解胶剂调节流变性能。在施釉过程中，控制喷枪压力、釉浆浓度和干燥时间，确保釉层在固化前具有足够的流平时间。通过对比不同膨润土添加量下的釉面微观形貌，可以确定最佳工艺窗口，实现釉面光滑、无缺陷的高质量生产。
