粗陶泥料的基础配比与矿物特性
粗陶的制作核心在于泥料的物理特性与化学成分的平衡，其配方逻辑通常围绕高岭土、石英、长石以及天然砂粒展开。传统古法粗陶追求胎体致密度适中，这意味着泥料不能像瓷器那样经过极高温度下的完全玻化，也不能像低档陶器那样疏松多孔。在实际配比中，高岭土提供可塑性和耐火度，石英作为骨架材料增强硬度并减少干燥收缩，而长石则作为助熔剂降低烧结温度。对于粗陶而言，砂粒的添加比例尤为关键，通常细砂与粗砂的比例控制在1:1至2:1之间，这种颗粒级配有助于在烧制过程中形成微小的气孔结构，从而维持胎体的透气性与适中的致密度。
不同地域的陶土矿物成分差异较大，直接套用固定数值往往难以复刻古法质感。以中国部分传统产区为例，当地原生黏土需经过长时间的风化与陈腐，以去除杂质并提升泥料的可塑性。在制备过程中，原料需经过破碎、研磨、淘洗、沉淀及干燥等工序。研磨细度通常控制在200目至300目之间，以确保基础泥料的细腻，而特意保留或额外添加的砂粒则作为粗陶的“骨血”。这种基础配比如高岭土40%、石英20%、长石15%、天然砂25%的比例范围，仅是理论参考，实际操作中需根据当地原料的吸水率、收缩率进行微调，以确保烧成后的胎体结构稳定。
传统制备工艺中的陈腐与练泥细节
古法粗陶的魅力不仅源于配方，更在于时间与手工介入的工艺细节。泥料制备完成后，必须经过长时间的陈腐过程，这一步骤对于粗陶胎体的致密度至关重要。陈腐期通常为数周至数月，期间泥料内部发生复杂的物理化学反应，水分分布趋于均匀，有机质分解产生胶体物质，显著提升了泥料的可塑性和强度。在陈腐期间，泥块需定期翻动并保持适当的湿度，防止表面干燥开裂或内部发酵变质。这一过程无法通过现代机械快速搅拌完全替代，因为自然陈腐形成的微观结构更有利于烧制时的应力释放。

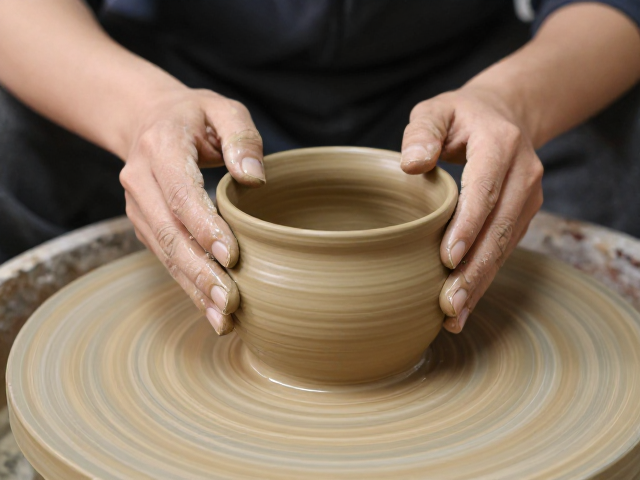

练泥环节是决定胎体致密度的另一大关键。传统手工揉泥或木轱辘挤泥能够有效地排出泥料中的气泡，使泥料内部结构更加紧密均匀。对于粗陶而言，练泥的程度需恰到好处，既要保证胎体在成型过程中不破裂，又要保留一定的孔隙率以体现粗陶特有的质朴质感。现代工艺中虽有用真空练泥机替代，但古法讲究手感与经验，师傅需通过按压泥团判断其软硬与韧性。练泥后的泥料需再次醒泥，让应力进一步释放，随后方可进行拉坯或捏塑成型。这一系列手工流程确保了胎体在干燥和烧制过程中能够均匀收缩，避免变形或开裂。
烧制温度曲线与胎体致密度的形成
粗陶的烧制工艺与其配方紧密相连，温度的控制直接决定了胎体的最终致密度与色泽。相较于瓷器需要达到1200℃以上的高温玻化，粗陶的烧成温度通常控制在1000℃至1250℃之间。在这个温度区间内，泥料中的石英发生晶型转变，长石部分熔融形成玻璃相，填充颗粒间的空隙，从而提升胎体的致密度。然而，为了保持粗陶“致密度适中”的特性，烧制过程中需避免过高的温度或过长的保温时间，以防止胎体过度收缩或完全玻化，失去粗陶特有的粗犷质感与透气性。
烧制过程中的升温曲线也需精细调控。在300℃至600℃阶段，泥料中的结合水及结晶水排出，需缓慢升温以排除水分，防止爆裂。进入氧化阶段后，铁元素等金属氧化物开始发生反应，影响胎体颜色。粗陶因含有较多铁质，通常在氧化气氛下烧成呈现红褐色或土黄色。若采用还原气氛烧制，胎体可能呈现青灰色或黑色，但需严格控制碳素含量，以免胎体疏松。烧成后期，随着温度接近峰值，胎体逐渐致密化，此时需准确判断火候，一旦达到预定致密度即刻降温，以锁定最佳物理性能。
古法粗陶的实用价值与工艺传承
粗陶泥配方与工艺的价值不仅体现在器物外观，更在于其优异的实用性能。致密度适中的胎体赋予了粗陶良好的保温性与透气性，使得其在盛装茶水、酒水或食物时，能保持适宜的温度并促进内部物质的缓慢氧化与融合。这种物理特性使得粗陶器皿在日常生活与茶道文化中占据独特地位。与传统细密瓷器相比，粗陶更耐冷热急变，不易因温度骤变而开裂，适合多种使用场景。其表面的微孔结构也有助于吸附异味，长期使用后能形成独特的“包浆”，提升器物的美感与价值。
传承古法粗陶工艺，是对传统手工技艺的坚守与文化记忆的延续。在现代化生产冲击下，保留古法粗陶的制作技艺，意味着保留对自然材料的敬畏与对手工温度的尊重。每一只粗陶器皿背后，是匠人对泥料配比如对、陈腐时间的把控、练泥手感的判断以及烧制火候的精准拿捏。这种技艺没有捷径，无法完全由机器替代，它承载着匠人的经验与智慧。通过研究与复原古法粗陶配方与工艺，不仅能够丰富现代陶艺的表现形式，也为传统文化的保护与创新提供了实物载体，使粗陶这一古老技艺在当代社会焕发新的生命力。
