浮雕印坯技法的核心定义与视觉美学解析
浮雕印坯是陶瓷工艺中一种独特的装饰手法，其核心在于利用泥浆在半干状态的坯体表面进行堆塑，形成具有立体感的图案。与传统的刻花或贴花不同，印坯技法强调泥浆与坯体的融合度，通过控制泥浆的稠度和堆叠厚度，使图案在烧制后呈现出温润如玉、层次分明的视觉效果。这种技法不依赖复杂的模具压制，而是更多依赖匠人的手工堆叠与修饰，因此每一件作品都带有独特的手工痕迹，避免了工业量产产品的刻板感，非常契合现代文创礼品对于“唯一性”和“艺术感”的需求。
从视觉美学的角度来看，浮雕印坯形成的凹凸光影效果，能够在自然光下产生丰富的明暗变化。当光线照射在浮雕表面时，凸起部分受光，凹陷部分形成阴影，这种天然的立体感使得平面图案瞬间拥有纵深。高颜值的文创礼品往往需要这种低调的奢华感，浮雕印坯恰好能提供这种内敛而不失精致的质感。它不需要过于鲜艳的色彩堆砌，仅凭素胎泥色与光影的交织，就能营造出高级的视觉张力，这使得该技法在茶具、香器、摆件等品类中极具竞争力。
泥浆制备与坯体状态的关键控制参数
泥浆的制备是浮雕印坯成功的基础，其物理状态直接决定了图案能否牢固附着以及烧制后是否开裂。理想的印坯泥浆含水量需控制在20%-25%左右，质地应类似于牙膏或厚奶油，既不能稀薄如水导致流淌失控，也不能过于干硬导致无法塑形。在实际操作中，通常使用过筛的细泥粉加水搅拌，静置陈腐一段时间以消除气泡并提高可塑性。若泥浆中含有杂质或气泡，在烧制过程中极易形成针孔或崩裂，直接影响成品率。
坯体的干燥程度是决定浮雕能否成型的关键时间节点。最佳的操作时机是在坯体达到“皮革硬度”阶段，即坯体表面失去水分光泽，触感微凉，按压有轻微弹性但不会粘手。此时坯体内部仍保留一定水分，泥浆与坯体能通过毛细作用紧密结合。若坯体过湿，浮雕图案容易塌陷变形；若坯体过干，泥浆与坯体结合力不足，后期打磨或烧制时极易脱落。经验表明，在室温20℃环境下，拉坯成型后的坯体静置2-4小时通常能达状态，具体需根据环境湿度灵活调整。
手工堆塑与修饰的实操步骤详解

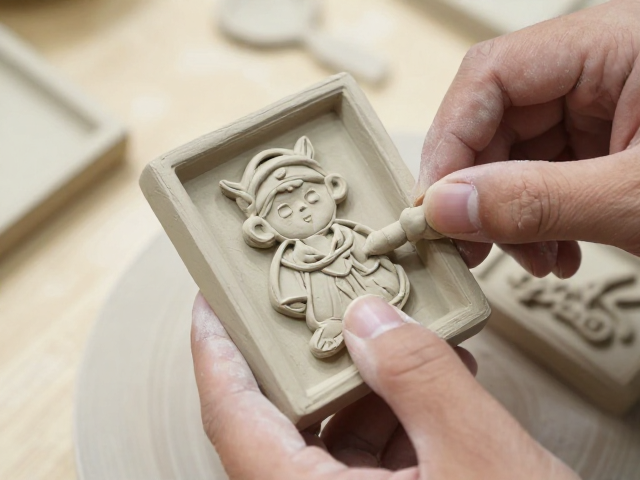

制作过程始于在定型的坯体表面勾勒图案轮廓，这一步通常使用竹签或细泥条进行定位。随后，将制备好的泥浆用竹刀或专用刮片沿着轮廓进行堆叠。堆泥时要遵循“由下至上、由深配浅”的原则，先铺设底层厚度，再逐步塑造细节。对于大面积平坦区域，需多次薄层叠加，每叠加一层需稍作压实，以排除层间空气，防止烧制时分层。对于细节部分，如花瓣纹理或叶脉，需使用尖头工具进行刻画，注意线条要流畅自然，避免生硬的几何切割感。
修饰阶段是提升作品精致度的关键环节。在泥浆堆塑完成后，需等待其表面微微发干，使用柔软的海绵或湿布轻轻擦拭浮雕边缘，使泥浆与坯体交界处过渡自然，消除明显的接痕。对于需要表现粗糙质感或肌理的部分，可使用粗糙的布料或专用纹理工具进行按压。整个修饰过程需保持耐心，避免用力过猛导致图案变形。完成后，需置于阴凉出风口自然阴干，严禁暴晒或吹风，以防因干燥过快导致开裂。
烧制工艺与成品呈现的稳定性保障
烧制过程分为素烧和釉烧两个阶段，素烧温度通常控制在800-900℃，目的是彻底排除坯体中的物理水和化学结合水，增加坯体强度，便于后续施釉或彩绘。素烧时间一般为10-15小时，需确保窑炉内温度均匀，避免局部过热导致浮雕变形。素烧后的坯体呈多孔状，吸水性极强，这为后续的釉料附着提供了良好基础。若跳过素烧直接施釉，泥浆浮雕部分可能因吸水不均导致釉面气泡或剥落。
釉烧是决定最终成品质感的核心环节。对于浮雕印坯，釉料的流动性需严格控制，通常选用流动性适中、高温下不易过度流淌的釉料，以防止釉料填满浮雕凹陷处，削弱立体感。烧成温度通常在1200-1280℃之间，具体取决于泥料和釉料的配方。在还原焰或氧化焰气氛下，泥料的呈色会有细微差异，匠人需根据泥料特性调整烧成曲线。烧制完成后，待窑炉自然冷却至室温方可开窑，骤冷可能导致陶瓷内部应力释放不均，引发隐性裂纹。
文创礼品的应用场景与设计延展
浮雕印坯技法在文创礼品领域的应用极具灵活性，可广泛应用于日常家居与办公场景。在茶具设计中，茶杯外壁的浮雕纹样能在握持时提供舒适的触感反馈，同时视觉上增加器物的层次感。香器方面，浮雕的凹凸结构有助于香烟的缭绕与扩散，营造出更好的嗅觉体验。此外，该技法还可应用于文房摆件、小花器等品类，通过简约的线条或具象的植物、动物题材，满足不同用户群体的审美偏好。
设计延展方面，可结合现代极简主义风格，采用抽象几何图案或单一线条构成的大面积浮雕，打造时尚感强的都市礼品。也可结合传统文化元素，如云纹、回纹、花鸟等传统题材，通过现代审美进行简化重构，赋予产品文化内涵。在包装设计上，可采用环保纸质材料，突出产品的自然质感，配合简约的排版，强化“手作”与“匠心”的品牌故事。这种将传统工艺与现代生活方式相结合的路径，能有效提升文创产品的附加值和市场竞争力。
