窑变青绿釉呈色化学基础与原料配比
青绿釉的核心呈色逻辑建立在二价铁离子（Fe²⁺）与三价铁离子（Fe³⁺）在还原气氛下的比例平衡之上，其中铜元素作为关键发色剂，需在高温下保持稳定的络合物结构。传统配方中，高岭土与长石的比例直接决定了釉层的熔融粘度，若石英含量过高，釉面流动性不足，铜离子难以均匀扩散，导致色相发灰或出现斑驳不均；反之，若助熔剂过量，釉层过薄则无法承载足够的呈色物质，绿色显得浅淡无力。实际生产中，氧化铜的添加量通常控制在0.3%至0.8%之间，这一区间经过大量实验数据验证，能最大程度激发青绿色的层次感，超出此范围极易引发釉面起泡或流釉缺陷。
坯体与釉层的膨胀系数匹配是决定成品是否开裂的内因。当坯体收缩率与釉层收缩率不一致时，冷却过程中产生的应力集中会导致微观裂纹，这些裂纹在后续烧制中会吸附釉料中的杂质，形成不可逆的暗色条纹。为确保呈色纯净，需对原料进行严格的粒度控制，一般要求过200目筛，以消除粗颗粒带来的局部应力点。同时，生坯在干燥过程中必须保持湿度均匀，避免因干燥过快导致坯体内部产生隐性裂纹，这些隐性裂纹在入窑后受热膨胀，会直接破坏釉面的完整性，使原本清透的青绿色变得浑浊。
精准控制坯体收缩率的技术路径
坯体收缩过程分为物理收缩和化学收缩两个阶段，其中化学收缩发生在脱水及矿物晶型转变期，对最终尺寸稳定性影响最大。通过添加适量的羧甲基纤维素钠（CMC）作为增塑剂，可以改善泥料的可塑性，减少成型时的内应力，从而降低干燥收缩率。在实际操作中，将坯体含水率控制在5%-7%之间进行慢速干燥，能有效避免表面硬化与内部水分迁移不均导致的变形。对于大件器物，需采用分段干燥法，先低温排湿，再逐步升温，确保坯体内部水分梯度平缓，这是防止烧制过程中因应力释放而破裂的关键措施。
收缩率的监测需依赖严密的称重与尺寸记录数据。在坯体成型后、干燥前、施釉前设置三个关键节点进行尺寸测量，计算各阶段的收缩百分比。若发现某批次坯体收缩率波动超过0.5%，需立即排查原料来源及练泥工艺。部分高岭土原料因含碳或有机质较高，在高温下分解产生气体，加剧坯体膨胀，导致釉面崩裂。因此，原料预处理阶段的淘洗和除铁工序至关重要，去除杂质不仅能提高坯体致密度，还能减少烧成过程中的异常收缩。通过建立严密的收缩率数据库，对比不同泥料配方的数据变化，可精准调整配方，确保坯体在烧制过程中保持尺寸稳定。
烧成曲线与气氛控制的协同作用
烧成制度中的升温速率直接影响釉面最终的呈色效果。在300℃至900℃区间，坯体内的水分及有机物排出，需保持缓慢升温，防止因气体急剧膨胀导致坯体开裂。进入900℃至1200℃阶段，碳酸盐分解及氧化反应开始，此时需维持微弱的氧化气氛，确保坯体致密化。最关键的是1200℃至1280℃的高温烧成阶段，需迅速切换至强还原气氛，使釉料中的铁、铜离子充分还原为低价态，这是青绿色形成的核心时刻。还原气氛的持续时间通常为10-15分钟，过短则呈色不足，过长则易导致釉面浑浊或发黑。
冷却阶段的控制同样不可忽视。在1000℃以下快冷有助于固定釉面结构，防止晶粒过度生长导致色相暗淡；而在600℃以下慢冷则可释放内部应力，防止釉面开裂。实际生产中，需根据窑炉的热工性能动态调整风闸开度，确保窑内温度分布均匀。若窑内存在温差，局部温度过高会导致釉面流淌，过低则呈色不全。通过热电偶实时监测窑内多点温度，结合烟雾观察法判断窑内气氛状态，可实现对烧成过程的精准调控。这种基于数据反馈的动态调整，是获得稳定青绿釉色的必要技术手段。
缺陷分析与工艺优化策略

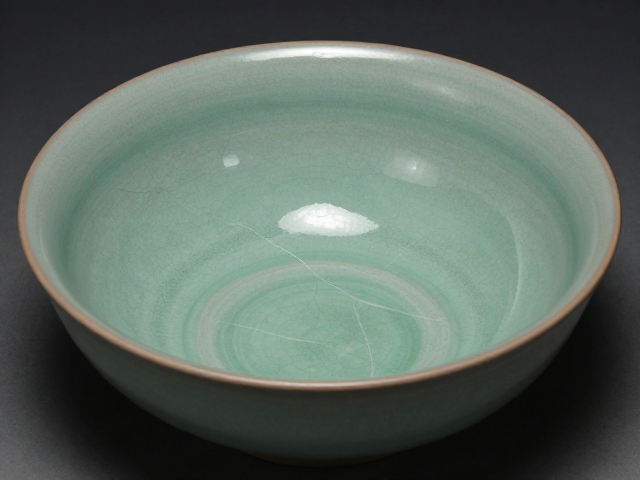

釉面开裂是青绿釉烧制中的常见难题，其成因多与坯釉结合不良或冷却应力过大有关。若裂纹呈网状分布，通常源于釉层收缩率大于坯体，需增加坯体中的石英含量或降低釉料中的碱金属氧化物比例。若裂纹呈单一线状，则多因坯体成型时受力不均或干燥不当所致。针对此类问题，除调整配方外，还需优化成型工艺，采用等静压成型或真空练泥，消除坯体内部的气孔和应力集中点。此外，施釉厚度的均匀性直接影响呈色效果，过厚易流釉，过薄则色浅，需通过调整釉浆比重和浸釉时间，将釉层厚度控制在0.5-1.0毫米之间。
气泡与针孔会影响釉面的透明度和色泽纯净度。气泡多因坯体未完全烧结或釉料中气体排出不畅造成。解决此类问题需提高烧成温度或延长保温时间，使坯体致密化，同时确保釉料中碳酸盐及硫酸盐充分分解。针孔则常与釉料中的有机物或水分有关，需加强原料的淘洗和干燥，确保釉浆纯净。在实际生产中，可通过小样试烧确定最佳烧成曲线，再逐步放大至生产窑炉。通过对比不同烧成制度下的成品数据，不断优化工艺参数，最终实现青绿釉色的稳定呈现和坯体的高完整性。
