修坯工艺的核心逻辑与基础工具认知

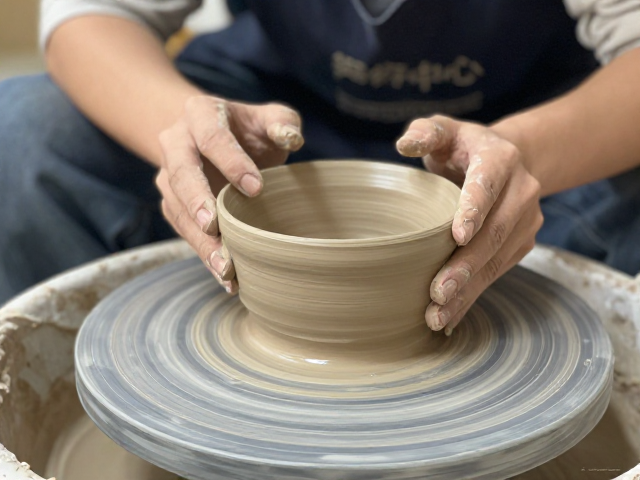

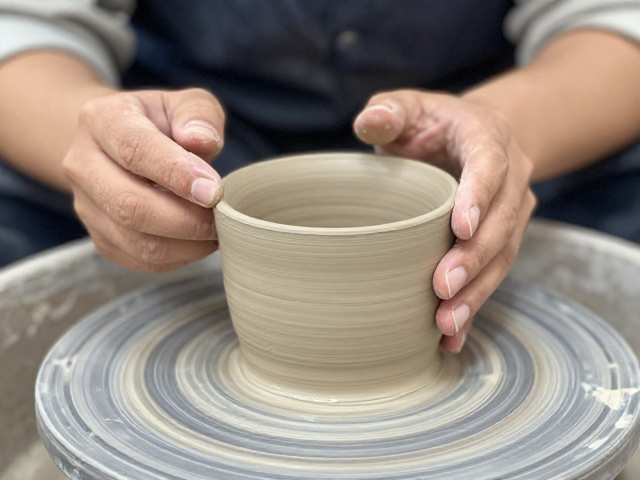

修坯是陶瓷制作中决定器物最终形态与厚薄均匀度的关键环节，它介于拉坯成型与干燥定型之间，旨在通过剔除多余泥料，使坯体达到预设的壁厚标准。这一过程并非简单的削切，而是对泥料可塑性与刀具受力点的精准计算。初学者需先建立对“厚薄适度”的直观认知，过厚会导致烧制时受热不均产生开裂，过薄则易在干燥或烧成过程中塌陷。
基础工具的选择直接影响操作手感与成品质量。常用的修坯刀多为弧形刀片，材质需具备足够的硬度与韧性，以应对不同干湿程度的陶土。在入门阶段，操作台的高度需与操作者肘部平齐，以确保手臂发力稳定。旋转的拉坯机速度需控制在低速区间，通常每分钟不超过60转，以便手部能清晰感知泥料表面的微小起伏，从而进行精细修整。
泥料含水率控制与修坯时机把握
修坯的效果高度依赖于坯体的含水状态，理想的修坯时机通常在拉坯完成后，经过约20至30分钟的阴干，使坯体达到皮革硬度。此时泥料既保留了足够的粘性以防止开裂，又具备足够的支撑力以承受刀具的压力。若坯体过湿，修坯时容易粘刀且难以成型具体线条；若过干，则极易产生崩裂或碎屑，甚至导致坯体直接断裂。
判断坯体状态可通过触觉与听觉辅助。手指轻触坯体表面，若感觉微凉且无明显粘手感，即为适宜修坯的节点。在实际操作中，需根据气温与湿度调整等待时间，夏季高温环境下干燥迅速，可能需要缩短至15分钟左右，而潮湿环境则需延长阴干时间。部分工艺中会使用喷雾瓶定期喷洒细雾，以平衡坯体内外含水率，防止因干燥过快导致的结构性损伤。
刀具角度控制与受力技巧解析

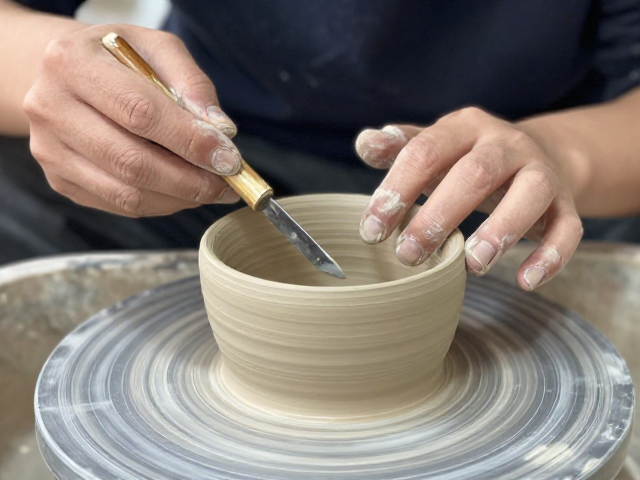

修坯过程中的刀具角度决定了泥料的去除效率与表面光洁度。刀锋与坯体表面的接触角度通常保持在30至45度之间，这个角度既能有效切入泥料，又能避免刀具过深导致坯体变薄过快。操作时，手腕需保持放松，依靠小臂带动刀具移动，而非单纯用手指用力按压。这种发力方式能确保切削动作平稳，减少因手抖造成的表面波纹。
针对不同器型，修坯策略需有所调整。对于碗、盘等浅腹器物，重点在于修整口沿的平整度与腹壁的弧度流畅性，刀具移动轨迹应顺应器物曲线，保持力度均匀。而对于瓶、罐等深腹器物，则需特别注意内部空间的清理，刀具需深入内部时保持稳定，避免刮伤内壁或造成厚度不均。修坯过程中产生的泥屑应及时清理，以免堆积影响后续操作或嵌入坯体表面影响美观。
表面光洁度处理与瑕疵修复
修坯不仅是塑形，更是为后续施釉提供完美的基底。修坯结束后，坯体表面可能残留细微的刀痕或毛刺，需使用刮刀或软质海绵进行二次整理。对于较深的刀痕，不可强行抹平，而应通过极少量的泥料填补后再次修整，确保表面过渡自然。这一步骤对最终成品的釉面效果至关重要，细微的瑕疵在施釉烧成后会被放大，影响器物质感。
常见瑕疵如局部过薄、边缘卷翘或底部不平，需在修坯阶段及时修正。若发现局部过薄，不可直接加厚，而应通过整体修薄周围区域来平衡厚度。对于底部不平的问题，需将坯体底部置于平整的修坯台上，轻轻旋转摩擦，直至接触面均匀。所有修复操作均需遵循“少量多次”的原则，避免一次性去除过多泥料导致坯体结构受损。
创新设计在传统修坯中的融入路径
传统修坯技艺并非一成不变，现代陶艺创作中，修坯环节已成为表达设计理念的重要手段。通过改变刀具形状或修坯轨迹，可以创造出传统拉坯难以实现的几何线条或肌理效果。例如，使用锯齿状刀具在坯体表面刻划出规则纹路，或在修坯过程中刻意保留部分拉坯痕迹，形成粗犷与细腻并存的视觉对比。这种创新需建立在扎实的传统功底之上，确保器物结构强度不受影响。
数字化辅助工具也为修坯创新提供了新可能。部分工作室引入3D扫描技术，对修坯过程中的坯体数据进行记录与分析，通过对比理论模型与实际坯体的差异，优化修坯参数。此外，不同材质泥料的特性差异也被引入修坯实践中，高白泥、紫砂泥、粗陶泥因其收缩率与硬度不同，修坯时的刀具角度与力度需相应调整，这种材质与工艺的结合丰富了陶艺的表现语言。
技艺传承中的标准化训练体系

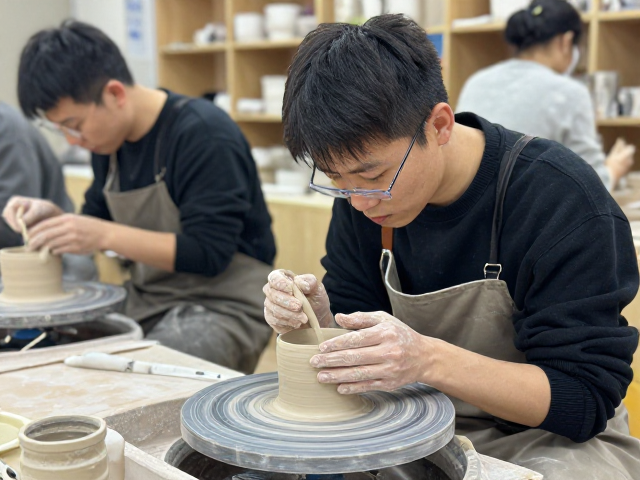

技艺传承需要建立科学的训练体系，避免经验主义带来的学习偏差。入门者应从基础几何体修坯开始，如标准圆柱体、球体、圆锥体，通过反复练习掌握不同曲面的受力规律。训练过程中，需建立严格的自检标准，如壁厚均匀度、表面光洁度、形态对称性等指标，通过量化评估提升操作精度。
师徒制与现代工作坊模式相结合，有助于技艺的高效传播。师傅通过示范动作分解复杂技巧，学员通过模仿与纠错逐步掌握核心要领。同时，建立共同的语言体系，如用特定术语描述刀法、力度与泥料状态，减少沟通歧义。定期举办修坯技艺展示与交流活动，促进不同流派间的技法融合，使传统技艺在规范训练中保持活力，为后续的创新应用奠定坚实基础。
