泥板成型与镂空捏塑的核心逻辑与材料准备
艺术院校的教学体系中，泥板成型与镂空捏塑并非简单的手工堆砌，而是对泥土物理特性与空间构建能力的深度结合。泥板成型法通过控制泥料的湿度与厚度，构建出土坯墙的坚实基底，其核心在于解决大体量器皿在干燥过程中的应力不均问题。初学者常因泥板过厚导致干燥缓慢引发开裂，或过薄导致支撑力不足造成塌陷。正确的操作需将揉泥后的泥料置于木板上，使用�面杖均匀施力，厚度通常控制在1至2厘米之间，边缘需定期切割以保持平整，以便后续拼接时能形成严丝合缝的接合面。
镂空捏塑则是对体积与负空间的辩证处理，它要求创作者在实体泥土之间创造出通透的视觉通道。这一技法对泥料的韧性要求极高，过干的泥料在切割时极易崩边，过湿则难以保持形态。在材料准备阶段，通常需要引入熟料（熟化的碎干泥）或石英砂，比例约为泥料的10%至20%，以增加泥板的骨架强度。此外，皮革硬度的判断是关键，泥板需达到类似皮革的软硬程度，即手指轻按留有痕迹但不粘手，此时进行切割和镂空最为适宜，既能保证切口光滑，又能避免泥土粘连工具。
泥板拼接的结构力学与接合工艺

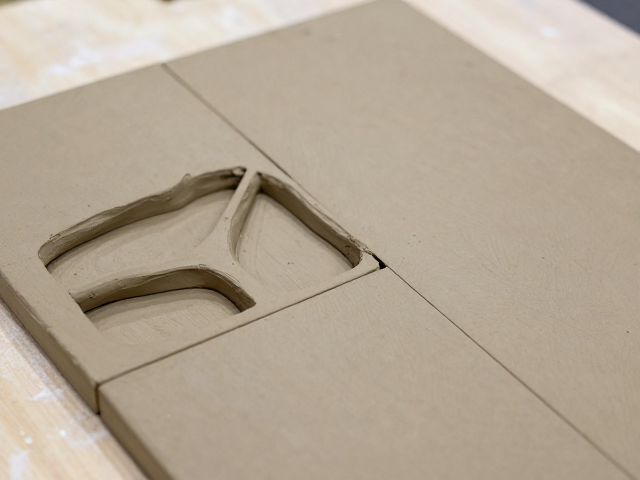

泥板拼接的成功与否，直接决定了作品在烧制过程中的结构稳定性。在艺术院校的实践课上，老师常强调“削角”与“刮浆”两个动作的重要性。当两块泥板需要以一定角度结合时，接触面的泥土必须被削去一部分，形成斜面，再涂抹上泥浆作为粘合剂。这种斜面接合能显著增加接触面积，分散因泥土干燥收缩产生的拉力。若直接垂直拼接，接触面过小，内部应力集中，极易在干燥初期产生结构性裂缝。泥浆的浓度需适中，过稀无法提供粘合力，过稠则会在接缝处形成泥瘤，影响美观且增加干燥难度。

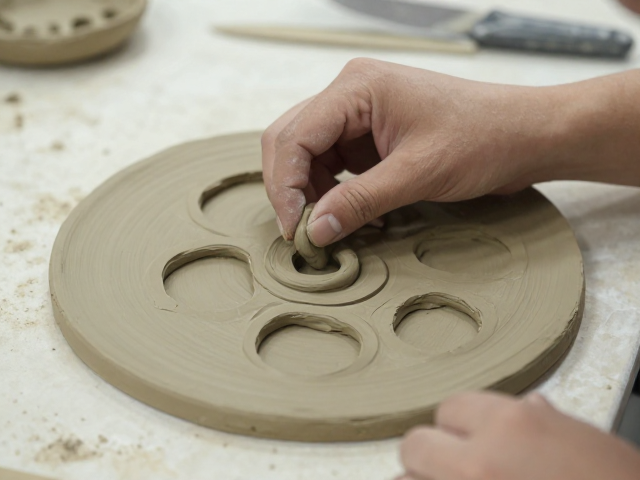

接合后的固定与加固是另一项关键技术。使用特制的接合板或木质夹具可以将泥板固定在预定角度，但更常用的方法是使用软泥条进行内部加固。将搓好的长条泥泥嵌入接缝内侧，再用工具抹平，能有效填补缝隙并增强整体性。对于大型器皿，还需在内部定期添加支撑柱或泥条，以抵抗泥板向外扩张的张力。每个接缝处都需反复按压、抹平，确保没有空气残留。干燥过程中，作品需覆盖塑料布缓慢失水，避免水分蒸发过快导致接缝处开裂。这种严密的接合工艺，是保证泥板成型作品从湿坯到干坯阶段不变形的根本保障。
镂空设计的构图法则与结构支撑
镂空捏塑的艺术表现力源于其通透的视觉效果，但艺术创作必须建立在严密的结构逻辑之上。在构图阶段，需遵循“留骨去肉”的原则，即保留足够的泥土骨架来支撑整体形态，去除非结构性冗余部分。镂空图案的分布需考虑重力传导，密集的区域应围绕中心轴分布，避免局部重心偏移导致作品倾斜。对于大面积的镂空，必须设计严密的网格状或拱形支撑结构，利用泥土自身的拱形力学原理分散压力。常见的镂空形式包括直线切割、曲线挖孔以及层叠雕刻，每种形式对泥板的厚度都有不同要求，曲线切割通常需要更厚的泥板以防断裂。

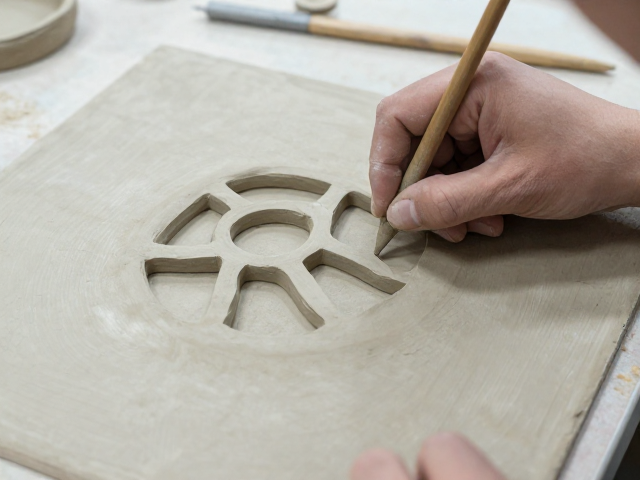

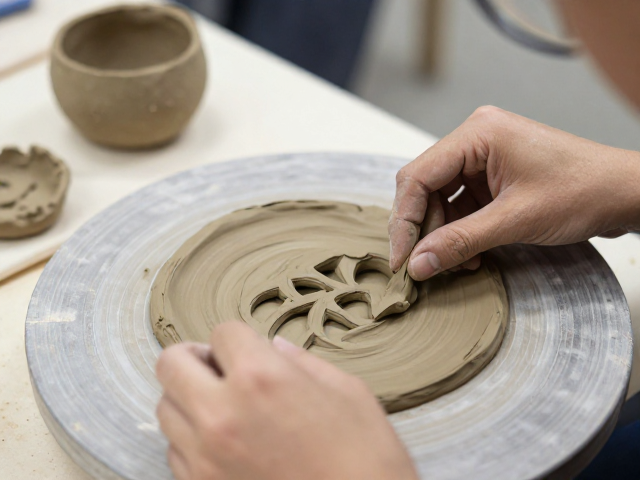

实际操作中，使用细齿锯或专用雕刻刀进行镂空，需保持刀具垂直且力度均匀。切割路径应预先用针具在泥板表面刻画出行刀线，避免直接切割导致泥料崩缺。对于复杂的镂空造型，建议采用“先整体后局部”的策略，先保留外围轮廓，再逐步向内挖掘。在挖掘过程中，需不断清理碎泥，防止碎泥堵塞孔洞影响观察。镂空部位的边缘需用刮刀修整光滑，消除毛刺，这不仅关乎美观，更能减少应力集中点。对于极细的镂空线条，需在泥板达到皮革硬度后，使用钢丝线进行切割，以获得干净利落的切面，确保镂空区域的通透感与精致度。
干燥控制与烧制前的关键处理
泥板成型与镂空作品的干燥过程是风险最高的阶段，水分的不均匀蒸发会导致变形、开裂甚至坍塌。在艺术院校的教学实践中，干燥环境的控制至关重要。作品完成后，应放置在无风、湿度相对稳定的室内环境中，避免阳光直射或暖气直吹。初期干燥可使用塑料布半覆盖作品，保留部分水分缓慢蒸发，待表面水分基本散失后，再完全暴露于空气中。对于大型或镂空较多的作品，干燥时间可能需要数周甚至更久，需定期检查接缝处和镂空边缘，发现微裂需立即用稀泥浆修补。
在作品达到完全干燥状态（即手感冰凉、无水分渗出、声音清脆）后，需进行细致的清理与打磨。使用细砂纸或浮石轻轻打磨接缝处和镂空边缘，去除烧制前可能残留的毛刺或工具痕迹。清理工作需使用软毛刷或吸尘器，确保孔洞内无积尘，以免烧制时产生气泡或瑕疵。检查作品整体结构，确认无隐形裂缝或松动部位。经过严格干燥和清理的作品，才能进入素烧阶段。素烧温度通常控制在800至900摄氏度，目的是去除结晶水和有机质，使坯体具备足够的强度以应对后续施釉或彩绘。这一阶段的严谨处理，直接决定了最终成品的艺术品质与物理稳定性。
