泥板成型后的初期定型与支撑
泥板拼接或转轮成型完成后，坯体往往处于半干状态，结构相对松散，直接进行精细修整极易导致变形或开裂。在这个阶段，核心任务是建立严密的内部支撑，对于碗、盘等敞口器皿，内部必须填入干燥的沙子、旧报纸或专用支撑物，确保泥壁在受力时不会向内塌陷。外部则需借助转盘或稳固的工作台，保持坯体水平，避免因重心不稳产生肉眼难以察觉的倾斜。
操作者需佩戴指套或使用柔软的棉布包裹指尖，轻轻按压泥板接缝处，检查是否存在因水分差异导致的软肋。如果发现局部过软，可用刮刀剔除多余泥浆，再蘸取少量稀泥浆进行修补并抹平。这一过程不仅是外观的初步整理，更是为后续的皮革硬状态修坯奠定物理基础，任何微小的结构缺陷都会在后续硬化过程中被放大，因此初期的稳固性决定了成品的最终形态精度。
皮革硬状态的关键判断标准
皮革硬（Leather Hard）是修坯的黄金窗口期，此时坯体水分含量适中，既保留了足够的塑性以应对切削，又具备足够的刚性以抵抗变形。判断标准并非依赖主观触感，而是观察坯体表面的色泽变化：当坯体表面由湿润的深色转为均匀的哑光浅灰色，且手指轻按无明显凹陷，但指甲能轻微陷入泥层时，即为最佳修坯时机。若表面发白且敲击声清脆，则水分过少，修坯易崩口；若表面仍有深色水光，则水分过多，修坯易粘刀且边缘毛糙。
在这个状态下，泥料内部的结合力处于临界点，修坯刀切入泥层时应感到均匀且连续的阻力，断开的泥屑应呈卷曲状而非粉末状。不同泥料（如陶土、瓷土、紫砂）的皮革硬时间差异较大，瓷土通常较快，可能在数小时内达到状态，而高塑性陶土可能需要半天甚至更久。操作者需根据环境温湿度灵活调整，高温干燥环境下需覆盖湿布延缓水分蒸发，低温高湿环境下则需加强通风，精准捕捉这一稍纵即逝的工艺节点。
修坯刀具的选择与持刀姿势
修坯刀具的锋利程度直接影响坯体表面的质量，推荐使用高碳钢或硬质合金制成的修坯刀，刀刃角度通常保持在20-30度之间，以确保足够的硬度与韧性。刀头形状需根据坯体部位选择，弧形刀用于处理内壁曲线，平口刀用于修整底部平面，尖头刀用于清理角落。每次修坯前需检查刀刃是否有崩口或卷刃，钝刀不仅切削效率低，更会挤压泥层导致坯体密度不均，进而引发烧制开裂。

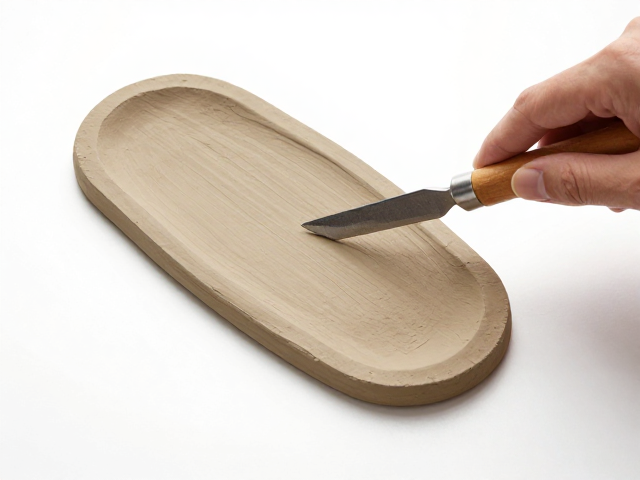

持刀姿势应遵循“刀随手动，手随刀走”的原则，拇指与食指捏住刀柄前端以控制角度，中指和无名指抵住刀背提供支撑，手腕保持放松但稳定。修坯时，刀具与坯体表面应保持较小的接触角度，通常在15-30度之间切入，利用刀刃的锋利度而非施加的压力来切削泥层。对于内壁修薄，刀具需垂直于旋转方向或略微倾斜，利用转盘的匀速旋转带动坯体相对刀具移动，实现均匀的切削。
内壁修薄与厚度控制技巧
内壁修薄是提升瓷器轻薄感与透光性的关键步骤，操作时需将坯体置于转盘中央，确保旋转平稳无晃动。修坯时，刀具从底部边缘开始，逐步向口沿推进，切削动作要连贯流畅，避免在同一位置反复刮擦。对于较深的器皿，需分多次进行，每次切削厚度控制在1-2毫米以内，通过触摸内壁感受厚度变化，逐步逼近目标厚度。
厚度控制的核心在于均匀性，修坯过程中需频繁用手指轻触内壁不同位置，感受泥层的软硬与厚度差异。若发现局部过厚，需重点对该区域进行精细修整；若过薄，则需停止修坯，避免进一步削薄导致强度不足。对于高足杯、花瓶等细长部位，需特别注意重心平衡，刀具切入角度需更平缓，避免因受力不均导致坯体扭曲。修坯完成后，坯体壁厚应均匀一致，无明显厚薄不均现象，以确保烧制过程中的受热均匀。
底部修整与足墙处理
底部修整直接影响坯体的稳定性与摆放效果，修坯时需将坯体翻转，底部朝上固定在转盘上。首先使用平口刀去除底部多余的泥料，形成平整的底面，随后逐步修整足墙，足墙的高度与宽度需根据器皿整体比例进行设计，通常足墙高度约为器皿高度的1/3至1/4。修坯时，刀具需保持水平，逐步切削足墙内侧，形成平滑的斜面或垂直面。
足墙与底面的连接处是应力集中区域，需特别注意过渡自然，避免出现尖锐直角或突兀的棱角。修坯刀在连接处应采用小角度轻扫的方式，使泥层平滑过渡。对于圈足，需确保圈足内壁与外壁对称，圈足底面平整，以保证坯体放置时的稳定性。修坯完成后，用湿海绵轻轻擦拭底部，去除残留泥屑，检查足墙是否光滑无裂痕，确保坯体在后续干燥和烧制过程中不会因底部应力集中而开裂。
表面光洁度处理与细节清理
修坯完成后，坯体表面可能残留细微的刀痕或泥屑，需进行表面光洁度处理。使用柔软的湿海绵或麂皮，轻轻擦拭坯体表面，去除残留泥浆，使表面呈现均匀的哑光质感。对于内壁等难以触及部位，可使用细长的软布条或专用清洁工具进行清理，确保无死角。
细节清理包括去除口沿、把手连接处等部位的多余泥料，使线条流畅自然。对于装饰性纹路，需使用尖头工具进行精修，确保纹路清晰锐利，无模糊或粘连现象。修坯过程中产生的细微裂纹需及时修补，可使用稀泥浆填充后抹平，避免裂纹在干燥过程中扩展。最终坯体表面应光滑细腻，无刀痕、无泥屑、无裂纹，为后续施釉或装饰提供完美的基底。
