非遗陶艺团建：从泥土到艺术的团队共鸣
在快节奏的工作环境中，传统的聚餐或游戏已难以满足现代团队对于深度连接与协作体验的需求，非遗陶艺课逐渐成为一种兼具文化厚度与互动性的团建新选择。参与者通过亲手触摸湿润的陶土，在揉泥、拉坯、捏塑的过程中，不仅锻炼了专注力，更在共同完成一件作品时建立起无声却紧密的情感纽带。这种以物载情的方式，让团队成员在指尖的温度中感受彼此的心流状态，从而在轻松愉悦的氛围中提升团队的凝聚力与协作默契。
陶艺作为一门古老的手工艺，其核心魅力在于对自然材料的尊重与重塑。在团建活动中，大家围坐一起，分享揉泥时感受到的阻力与韧性，或是交流在造型过程中遇到的对与失衡，这种基于共同体验的对话往往比刻板的会议发言更为真实且深入。每一件未成形的陶坯都承载着参与者的个性与当下的心境，团队在观摩与互助中，逐渐理解差异的价值，学会在协作中包容与欣赏不同的创作思路，从而构建起更具包容性的团队文化。
成型期的关键控制：防裂的核心逻辑

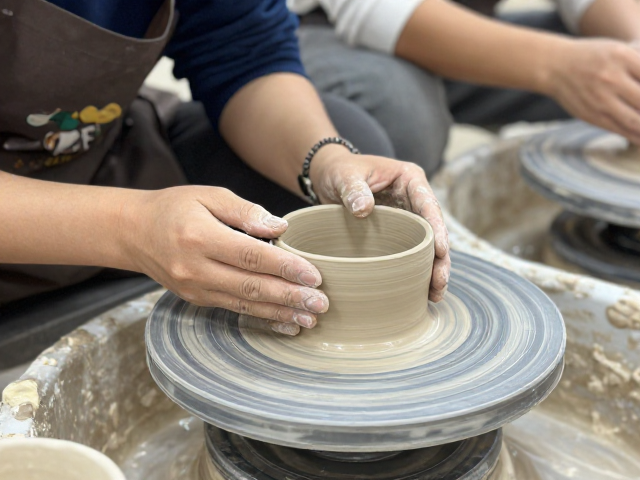

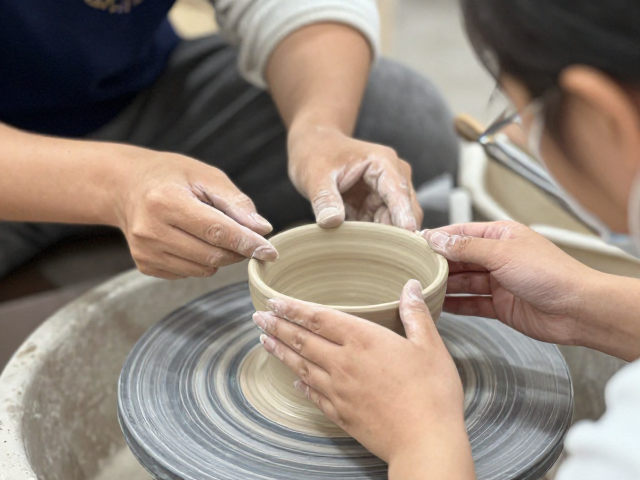

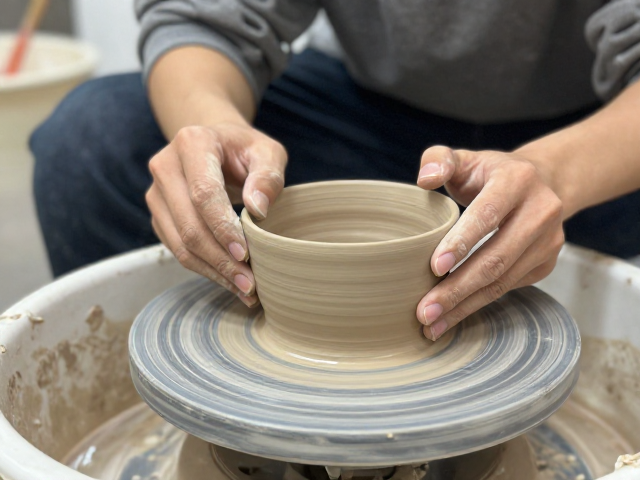

陶艺制作中，水分分布不均是导致后期开裂的主要原因之一，因此在成型阶段必须严格控制陶泥的含水量与厚度均匀度。在拉坯或捏塑过程中，需定期喷水保持表面湿润，但避免局部积水，同时要注意器皿壁厚的一致性，过厚处干燥缓慢，过薄处干燥迅速，这种干燥速度的差异会在胎体内部产生巨大的应力，极易导致开裂。对于较厚的底座或把手等连接部位，建议使用海绵轻轻拍打或用工具压实，确保连接处与主体完全融合，消除缝隙，这是防止结构性开裂的第一道防线。
此外，成型后的静置与阴干过程同样至关重要，许多初学者常因急于进入下一步而忽略此环节。刚成型的陶坯含有大量自由水，若直接暴露在风口或阳光下，表面水分迅速蒸发会形成硬壳，内部水分无法排出，从而引发爆裂或扭曲。正确的做法是将作品放置在阴凉、通风且无直吹风的地方，可用塑料薄膜半覆盖以减缓水分流失速度，保持环境湿度相对稳定。对于大型或结构复杂的作品，还需根据环境温湿度调整阴干时间，通常需要数天甚至更久，直至坯体达到皮革硬度，即手指轻压无明显凹陷且触感微凉，方可进行下一步修整。
修坯与素烧：消除隐患的必要步骤

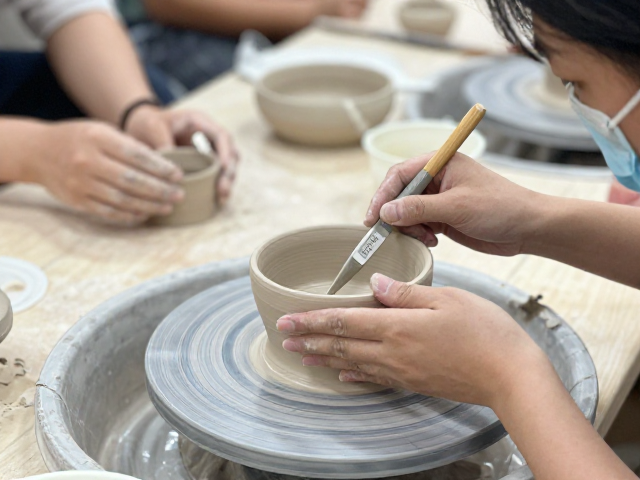

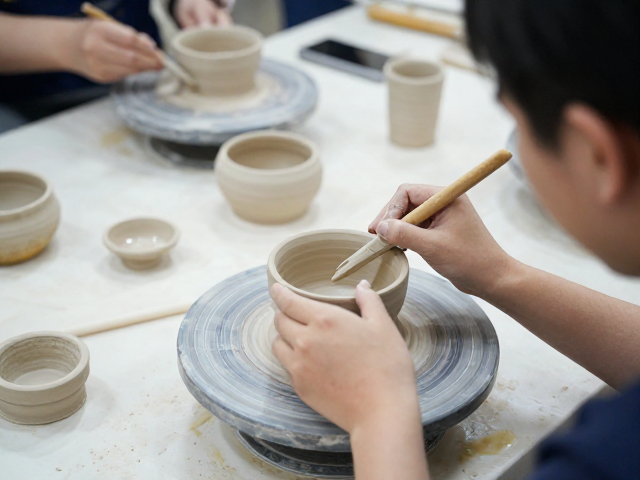

当坯体达到皮革硬度时，修坯是进一步消除内部应力、完善形态的关键环节。使用修坯刀需保持锋利，动作要轻柔均匀，避免在坯体表面留下过深的刀痕或造成局部受力不均。修坯过程中产生的碎屑应及时清理，防止其在后续烧制中脱落形成瑕疵。对于有拼接或附件的作品，需再次检查连接处是否紧密，必要时可用稀泥浆（泥浆浓度略高于清水）进行加固处理，确保各部分结合牢固。此阶段的细致操作能显著降低因结构缺陷导致的开裂风险，为后续的素烧打下坚实基础。
素烧是将经过修坯、干燥的坯体放入窑炉，在较低温度（通常为800-900摄氏度）下进行的首次烧制。素烧的目的并非让坯体完全瓷化，而是使其具备足够的强度，便于后续施釉和精细加工，同时排除坯体中剩余的有机物质和结晶水。在素烧过程中，升温曲线需平缓，特别是在300-600摄氏度区间，水分和有机物的排出较为剧烈，若升温过快，残留气体无法排出，极易导致坯体炸裂。素烧后的坯体呈多孔状，吸水性强，需彻底干燥后方可施釉，否则釉面易产生气泡、剥落或开裂。
釉烧前的准备与烧制温控
施釉前的坯体必须确保完全干燥，任何残留的水分都会在高温下转化为蒸汽，导致釉面缺陷或坯体开裂。施釉方法可根据作品需求选择浸釉、浇釉或喷釉，关键在于釉层厚薄均匀，避免局部过厚堆积或过薄露胎。施釉后，需清理坯体底部及内壁的积釉，防止烧制时釉料流淌粘连窑具。对于釉料的选择，需考虑其膨胀系数与坯体的匹配度，若膨胀系数差异过大，冷却过程中易产生“惊釉”或裂纹。因此，在釉烧前，需仔细检查釉面状态，确保无杂质、无流釉预兆。
釉烧是决定陶艺作品最终质感与强度的关键环节，升温曲线需经过精密计算。在烧制过程中，随着温度升高，釉料逐渐熔融形成玻璃质层，此时需控制升温速度，使釉面平稳流平，避免气泡过多或针孔。不同釉料对温度敏感，需根据具体釉料特性调整最高温度及保温时间。冷却阶段同样不可忽视，快速冷却可能导致釉面开裂或坯体内部应力释放不均，因此需设置合理的降温曲线，使窑内温度缓慢下降，让釉面与坯体充分定型。烧制完成后，需待窑温自然降至室温方可开窑，以避免温差冲击导致作品破损。
成品保养与长期保存
烧制完成的陶艺作品虽经高温固化，但仍具有一定的吸水性，尤其是未施全釉或采用多孔釉面的作品，在日常使用中需特别注意防水与清洁。避免长时间浸泡在水中，清洗时建议使用软布或海绵，配合中性清洁剂，避免使用强酸强碱或粗糙刷子，以免损伤釉面或增加孔隙堵塞。对于有裂纹或瑕疵的作品，虽不影响基本使用，但长期接触茶水或液体可能导致污渍渗入，影响美观，因此建议仅作为观赏或干花插放使用，避免盛装液体。
长期保存时，需将作品放置在干燥、通风、无阳光直射的环境中，避免温湿度剧烈变化导致胎体应力变化。对于大型或易碎作品，建议定制专用支架或底座，避免直接接触地面或硬物，防止因震动或碰撞导致损坏。在陈列时，需注意承重问题，确保展示结构稳固，避免因地震、意外触碰等外力导致倾倒摔碎。通过科学的保养与存放，不仅能延长陶艺作品的寿命，更能使其艺术价值得以长久留存，成为团队记忆中不可磨灭的文化符号。
