泥料特性与含水率的微观控制
陶艺创作的起点在于对材料本性的深刻理解，不同产地的高岭土、瓷土或紫砂泥在颗粒粗细、可塑性及干燥收缩率上存在显著差异。含水率是决定泥料成型状态的核心变量，通常手工揉泥或机械练泥后的泥料含水率需控制在12%-15%之间，这一区间能确保泥料既具备足够的粘性以支撑立体结构，又不会因水分过高导致干燥过程中产生开裂或变形。实际操作中，匠人常通过手感判断，当泥料表面光滑、手感湿润但不粘手，且能轻松捏成团而不散开时，即处于最佳成型状态。
为了获得更均匀的内部结构，泥料在成型前必须进行严密的陈腐或醒泥处理。这一过程并非简单的静置，而是通过微生物作用和水分渗透，使泥料内部的有机质分解，水分均匀分布，从而提升泥料的延展性和强度。对于追求极致细腻釉面的作品，部分设计师会选择经过多次淘洗和沉淀的细泥，虽然其可塑性相对较低，需要更精细的支撑结构设计，但其烧成后的致密度和色泽表现往往优于粗颗粒泥料。
手工捏塑与泥条盘筑的结构逻辑
手工捏塑是最基础的成型方式，它直接依赖于手指对泥料的触感与力度控制。在制作小体量器皿时，从底部中心向上提拉泥壁是常见手法，关键在于保持泥壁厚度的均匀性，通常建议厚度控制在0.5厘米至1厘米之间，过薄易在干燥或烧制中破裂，过厚则容易因受热不均导致炸裂。捏塑过程中，泥料内部的空气必须定期排出，可通过用拇指在泥壁内侧轻轻按压，将气泡推向边缘并挤出，这是保证成品结构完整性的关键步骤。
泥条盘筑法则通过重复制作统一粗细的泥条，再像螺旋楼梯一样层层叠加来构建器型。泥条的直径通常保持在1厘米左右，盘筑时需确保每层泥条之间紧密结合，接合处需用刮刀或手指反复抹压，使泥料分子间产生足够的咬合力。这种技法允许创作者构建出复杂的双曲面或异形结构，但必须注意每一层的收口角度，过陡的倾斜角度会在重力作用下导致结构坍塌，因此常需借助内部支撑物或外部支架来维持干燥过程中的形态稳定。
转轮拉坯的离心力运用与壁厚管理

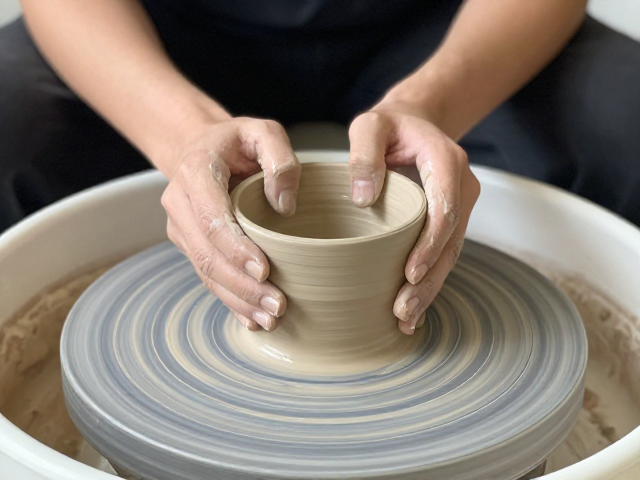

转轮拉坯是利用旋转离心力与手部推力共同作用，将圆柱形泥块转化为中空器皿的技术。拉坯的核心在于“心”的稳定，即泥料中心点必须严格对准转轮中心，否则在高速旋转下泥料会因受力不均而偏移甚至飞出。操作时，双手需形成严密的闭合环状，通过拇指与食指、中指配合，精准控制泥壁的上升高度与厚度。对于直径超过15厘米的器皿，拉坯过程中需多次进行“收心”和“开口”动作，以消除内部应力，确保器型端正。
壁厚管理是拉坯成型中的技术难点，理想的壁厚应随器型变化而自然过渡，例如碗底较厚以提供支撑，口沿较薄以减轻重量并提升美观度。在实际操作中，当泥壁厚度超过2厘米时，干燥收缩产生的应力极易导致开裂，因此大型器皿常采用分段拉坯或拼接成型的方式。此外，转轮的速度控制也至关重要，低速旋转有助于塑造圆润饱满的曲线，而快速旋转则利于泥壁向上延展，匠人需根据泥料的软硬程度和预期器型，动态调整转轮转速与手部压力。
模具成型与注浆工艺的标准化应用
对于需要批量生产或保持极高一致性的器型，模具成型是不可或缺的手段。石膏模具因其优异的吸水性而成为主流选择，使用时需确保模具表面干燥无油污，注浆前模具需经过专业处理以控制吸水速度。注浆过程中，泥浆的流动性、粘度及固含量需经过严格测试，通常固含量控制在60%-65%，以确保泥浆能顺利流入模具并形成预定厚度的坯体。注浆时间需精确计算，过短会导致坯体过薄，过长则会增加脱模难度并可能引起坯体变形。
注浆成型后的脱模时机至关重要，通常在泥浆在模具内壁形成预定厚度后，需将多余泥浆倒出，待坯体进一步收缩并与模具分离时方可脱模。对于复杂结构，可采用多块模具拼接的方式，但接缝处的处理需格外精细，需使用稀泥浆作为粘合剂，并通过刮刀修整接缝，确保脱模后器型完整无缺。模具材料的选择也会影响成品细节，软质硅胶模具能更好地捕捉泥料表面的细微纹理，而硬质石膏模具则更适合制作线条硬朗、结构规整的现代设计作品。
釉料成分分析与烧成温度下的物理反应
釉料并非简单的涂层，而是由石英、长石、粘土等矿物原料按特定比例混合而成的玻璃质层。石英提供硬度与骨架，长石作为助熔剂降低熔点，粘土则增加釉料在施釉前的悬浮稳定性。不同成分的矿物在高温下会发生复杂的物理化学变化，例如氧化铁在高温还原气氛中呈现青色或黑色，而在氧化气氛中则呈现黄色或红色。设计师需通过小样实验，记录不同配方在1200℃至1300℃温度区间的熔融状态，以预测最终釉面的光泽度、气泡大小及色彩表现。
烧成过程中的升温曲线直接影响釉面的最终效果。在200℃至300℃区间，坯体内的结晶水及有机质排出，需缓慢升温以防坯体开裂；而在800℃至1000℃区间，釉料开始软化并逐渐熔融，此时需保持温度稳定，使釉面充分流平；进入1200℃以上的高温阶段，釉料完全熔融成玻璃态，气泡上浮并逸出，冷却过程中釉层迅速固化形成最终质感。设计师需监控窑炉内的实际温度变化，结合热电偶数据，分析釉料在不同温度段的熔融行为，从而调整配方以获得预期的艺术效果。
