注浆成型泥料的核心配比逻辑
注浆成型对泥料的流动性、稳定性及渗透速度有着严苛要求，其核心在于平衡水分、粘土与解胶剂的比例。基础陶泥作为廉价且易得的原料，虽然成本优势明显，但天然矿物的成分波动较大，直接使用难以保证注浆过程的稳定性。在实际操作中，通常需要将基础陶泥经过粉碎、过筛（一般为60-80目）处理，以去除杂质并细化颗粒，这是提升泥浆细度的基础步骤。
为了获得理想的注浆性能，必须引入水玻璃或碳酸钠等解胶剂进行调节。解胶剂的作用是改变粘土颗粒表面的电荷，使其相互排斥，从而降低泥浆粘度，提高流动性。一般建议的固含量控制在50%-65%之间，具体数值需根据陶泥的含泥量和颗粒级配进行微调。水分过高会导致坯体干燥收缩大、易开裂，而水分过低则泥浆过稠，无法顺利渗入石膏模型内部，因此精确的水灰比计算是配方成功的关键。
基础陶泥的处理与清洗水循环系统
基础陶泥中常含有砂粒、有机物等杂质，直接使用会严重影响坯体表面质量及注浆模型的寿命。清洗与筛分是必要的预处理工序，通过水力旋流器或沉淀池对泥浆进行分级，去除粗颗粒。这一过程不仅提升了泥料的纯净度，也为后续的水循环处理创造了条件。未经处理的泥浆直接排放会造成水资源浪费及环境污染，建立闭环的水循环系统成为现代陶艺生产或小型工坊的必然选择。
清洗水循环处理系统通常包含沉淀池、清水池及回流管道。泥浆在沉淀池中静置，粗颗粒沉降，上层清液经过滤后进入清水池，再次用于泥浆制备或设备清洗。通过定期检测循环水的pH值和杂质含量，调整解胶剂添加量，可以维持泥浆性能的稳定。这种环保措施大幅降低了自来水消耗，减少了废料排放，符合绿色生产的趋势，同时也降低了长期运营中的水资源成本。
泥料性能调试与注浆工艺控制

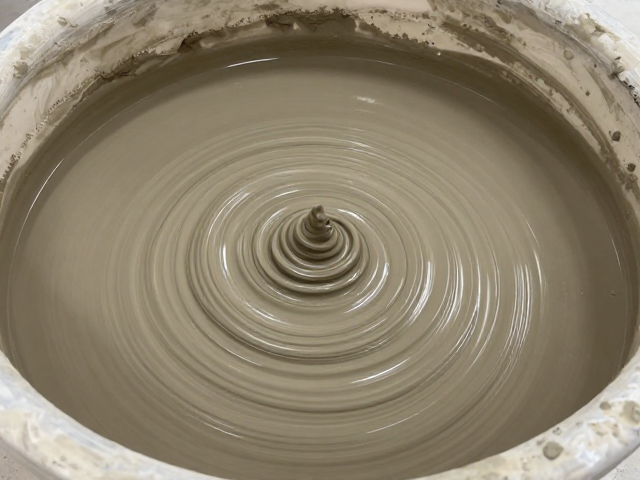

配制好的泥浆需经过粘度、比重和含水率的测试，以验证其是否符合注浆要求。常用的粘度测量工具为马尔文粘度计或简易的流出杯，比重则通过比重计测定。若泥浆流动性不足，可适当增加解胶剂或水分；若沉降过快，需检查粘土种类或增加悬浮剂如羧甲基纤维素钠（CMC）的含量。调试过程中需记录每次调整的参数，形成可复现的配方数据库，以便应对不同批次陶泥的性能差异。
注浆过程中，石膏模型吸水形成坯层，坯层厚度取决于注浆时间、泥浆浓度及模型温度。通常注浆时间在15-60分钟之间，具体时间需根据模型厚度和泥料特性确定。注浆结束后，需及时排出剩余泥浆，避免模型过度吸水导致开裂或变形。脱模后的坯体需经过阴干过程，防止因水分蒸发过快产生裂纹。控制环境湿度和温度，确保坯体均匀干燥，是保证最终产品质量的重要环节。
