烧成曲线的精准还原与数据记录
窑炉升温与降温的过程并非线性变化，而是受限于加热元件的热惰性、窑内气流分布以及装载密度等多重物理因素。在实际操作中，许多制作者往往依赖经验估算温度，导致每次烧成结果波动较大。为了建立稳定的工艺体系，必须引入电子温控仪或记录仪，对从室温到最高温再到冷却至室温的全过程进行可视化追踪。通过绘制温度-时间曲线，可以清晰识别升温阶段的斜率变化，特别是在石英晶型转变点（约573℃）附近的升温速率控制，这是防止胎体开裂的关键节点。
数据的记录需要包含具体的时间点与对应温度值，形成可追溯的大样本数据库。例如，在素烧阶段，若发现坯体在1000℃时出现轻微变形，通过对比历史曲线，可能发现当时窑炉后半段升温过快，导致局部温差过大。通过调整硅碳棒或加热棒的功率输出策略，或者优化码坯方式以改善气流穿透性，再结合下一次烧成的曲线数据进行修正，逐步逼近理想的热工制度。这种基于数据反馈的迭代过程，是还原真实烧成曲线的核心手段。
胎釉热膨胀系数的匹配逻辑
胎体与釉料的结合质量，根本上取决于两者在冷却过程中热膨胀系数的差异。当釉料的热膨胀系数大于胎体时，冷却时釉层收缩幅度超过胎体，会在釉面形成张应力，极易导致“惊釉”或龟裂现象；反之，若釉料膨胀系数小于胎体，釉层受到压应力，虽不易开裂，但过大的压应力可能导致釉层剥落，即“剥釉”。因此，在配方调试初期，必须对所用原料进行基础的热性能测试，或参考权威文献中常见矿物原料的热膨胀数据进行理论估算。
为了直观验证适配情况，烧成后的试片需进行严密的观察与检测。在自然光下观察釉面是否有细密裂纹，或在釉面滴上冷水后迅速加热，通过冷热交替产生的应力放大效应来检测潜在缺陷。对于无裂纹且光泽均匀的试片，还需检查釉层与胎体的结合界面是否紧密，有无明显的白边或脱釉现象。这种物理性能上的匹配，不能仅凭肉眼观察光泽度判断，必须结合显微结构分析或专业的应力测试，确保胎釉在长期使用环境中保持稳定的结合状态。
教学试片的标准化制备流程

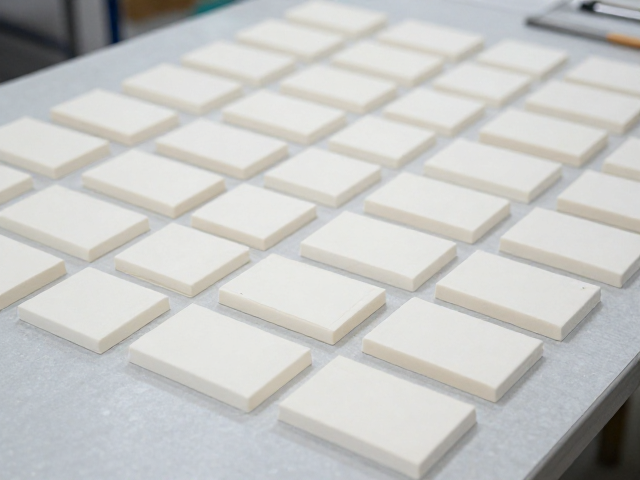

试片的制作是排除变量干扰、专注工艺研究的基础环节。标准化的试片通常采用统一的尺寸规格，如直径10厘米、厚度1厘米的圆片或10×10厘米的方片，以确保受热面积的均一性。坯土原料需经过严格的除铁、过筛和练泥处理，消除内部气泡和杂质，保证坯体密度一致。在成型过程中，建议使用注浆或等静压成型，以最大限度减少人工揉泥带来的密度差异，确保每一块试片在吸水率和收缩率上保持高度一致。
施釉环节同样需要量化控制，釉浆的比重、粘度及施釉方法直接影响釉层厚度。对于教学练习，通常采用浸釉法，规定浸入时间（如5秒）和提拉速度，或通过称重法计算每平方厘米的釉料附着量。釉层厚度的微小变化会在烧成后产生显著的视觉效果差异，过厚易流釉，过薄则露胎或发色不显。因此，在试片制备阶段建立严密的操作SOP（标准作业程序），是后续分析烧成曲线与胎釉适配关系的先决条件，任何一步的随意性都会导致最终数据失效。
试片烧成中的变量控制与观察
在将试片入窑前，需对窑炉进行预烧和清洁，确保窑内温度场的稳定性。试片在窑内的摆放位置至关重要，不同位置的热工环境存在显著差异。通常将试片放置在窑炉的中心区域、靠近加热元件区以及边缘区域，以模拟不同热应力环境。为了记录烧成过程中的变化，可在窑内放置高温记录仪，同时观察窑火颜色变化，辅助判断窑内气氛（氧化或还原）的状态。气氛的变化会直接影响釉料中金属氧化物的呈色反应，是烧成曲线中不可忽视的隐性变量。
烧成结束后，试片需经历自然冷却过程，避免急冷导致的热震损伤。出炉后的试片应立即进行分类整理，记录其所在窑位、烧成温度、保温时间及气氛特征。随后对试片进行初步筛选，剔除因坯体缺陷或施釉不均导致的废品，保留形态完整、无结构性损伤的有效样本。这一阶段的整理工作有助于快速识别系统性误差，例如若某一批次试片普遍出现釉面气泡，可能指向釉料未完全熔融或排气不充分，需重新调整烧成曲线中的升温阶段。
数据分析与工艺迭代优化
收集齐备的有效试片后，需建立严密的对照分析体系。将不同烧成曲线下获得的试片进行并排对比，重点分析釉面光泽度、颜色饱和度、气泡分布及釉层厚度变化。通过显微镜观察釉层微观结构，识别玻璃相与结晶相的比例，判断釉料是否达到最佳熔融状态。将观察结果与之前记录的温度-时间曲线进行关联分析，找出导致釉面缺陷或呈色不佳的具体温度区间。例如，若发现釉面在1250℃时出现针孔，可能意味着该温度段气体排出不畅，需延长此阶段的保温时间或调整升温速率。
基于数据分析，对原有的烧成曲线进行微调。调整策略可能包括改变最高温点的持续时间、优化升温斜率、或调整冷却阶段的速率。每次调整后，必须重新制备试片进行验证，形成严密的闭环测试流程。通过多次迭代，逐步缩小工艺窗口，找到胎釉适配性最佳、呈色最稳定的烧成参数组合。这一过程强调实证与逻辑，摒弃主观臆断，通过严密的数据支撑，逐步构建起稳定可控的烧成工艺体系，为后续规模化生产或艺术创作提供坚实的技术支撑。
