釉料基础化学与矿物原料的精准配比
陶瓷釉料的本质是一层玻璃质层，其形成依赖于硅酸盐在高温下的熔融与固化。基础釉料通常由助熔剂、玻璃形成剂和稳定剂三大类原料构成。长石、石英和粘土是传统釉料中不可或缺的矿物来源，其中石英提供二氧化硅骨架，决定釉面的硬度与熔点；长石作为主要助熔剂，能显著降低熔融温度并增加釉层流动性；而高岭土或瓷土则提供氧化铝，用于控制釉料在高温下的粘度，防止流釉现象。
配方的精确计算是实验成功的关键。以经典的石灰釉为例，基础配方可能包含50%的石灰石、30%的石英和20%的高岭土。在实际操作中，原料需经过严格的过筛处理，通常要求通过60-80目筛网，以确保颗粒均匀，避免釉面出现气泡或结晶不均。不同产地和批次的矿物原料其化学成分存在天然差异，因此每次实验前需对原料进行基础检测，记录其氧化铁、氧化钛等杂质含量，这些微量元素虽微量，却是决定釉色最终呈现的关键变量。
烧成曲线对釉面物理变化的决定性影响
同样的釉料配方，在不同的烧成曲线下会呈现出截然不同的物理与化学状态。烧成过程中的升温速率、最高温度（峰值温度）以及保温时间，共同决定了釉料的熔融程度、晶体生长以及气体排出情况。例如，在还原焰烧成中，氧化铜可能呈现为红色（Cu+），而在氧化焰中则呈现为绿色（Cu2+）。这种化学环境的控制需要窑炉具备精确的温度监控与气氛调节能力。
温度曲线的细节处理直接影响釉面的质感。快速升温有助于减少釉料中有机物的分解时间，降低气泡产生的几率；而在高温段的保温，如1280℃保温10-20分钟，能促进釉面玻璃相的充分流动与平整，消除橘皮纹。冷却阶段的速率同样重要，慢冷有利于某些晶体（如石英、方石英）的析出，形成结晶釉或哑光效果；快冷则容易形成玻璃质感更强、透明度更高的釉面。艺术家需通过试片记录不同温标下釉面的变化，建立个人的烧成数据库。
系列化创作的视觉逻辑与主题构建

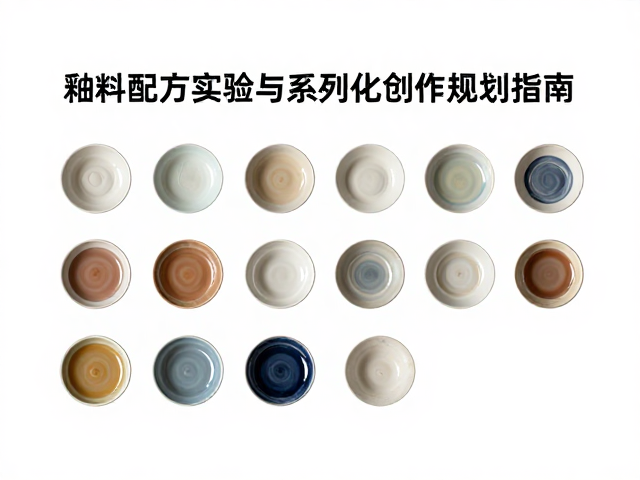

系列化创作并非简单的重复，而是基于核心视觉语言或材料特性的深度挖掘。确立系列主题时，艺术家需明确该系列想要传达的核心意象，或是探索某种釉料在极端条件下的表现极限。例如，以“自然风化”为主题，可以通过控制釉料中的铁含量和烧成时的冷却速率，模拟岩石、土壤或水蚀的纹理特征。这种创作方式要求从单一配方出发，通过微调变量（如添加少量草木灰、滑石或锆英石）来衍生出口感、色泽、光泽度各异的变体。
视觉逻辑的统一性是系列作品成立的基础。在规划时，需考虑作品之间的大小、形态与釉面的呼应关系。如果系列侧重于釉色的流动感，那么器物的造型应尽可能简洁，以突出釉面的自然垂流与交融；如果侧重于结晶或斑点效果，器物的表面肌理或形状则可作为辅助，增强视觉焦点。通过设定严格的参数范围（如釉层厚度控制在0.5-1mm之间），确保系列内作品在视觉感知上具有内在的一致性，同时保留足够的随机性与艺术张力。
实验记录体系与数据回溯机制
有效的实验记录是釉料研发与创作规划的核心支撑。建立严密的测试档案，需涵盖原料来源、配比重量、研磨细度、施釉方式、干燥时间、烧成曲线、窑位位置以及最终成品照片。每一组实验应设置严密的对照组，例如固定烧成曲线，仅改变助熔剂比例，观察釉面熔融性与光泽度的变化。记录时需详细标注环境温湿度，因为这些因素会影响釉浆的悬浮稳定性及坯体吸水率，进而影响最终成品率。
数据回溯与迭代优化依赖于严密的分类管理。将实验结果按照“成功”、“失败”、“待观察”进行分类，并分析失败原因（如开裂、剥落、起泡、变形）。对于成功案例，需进一步微调变量，探索其边界。例如，若某配方在高温下出现轻微流釉，可尝试增加氧化铝含量或调整施釉厚度进行修正。通过持续积累数据，艺术家可以逐步构建起针对自身创作习惯的材料数据库，使每一次实验都成为通向成熟系列的阶梯，而非孤立的尝试。
